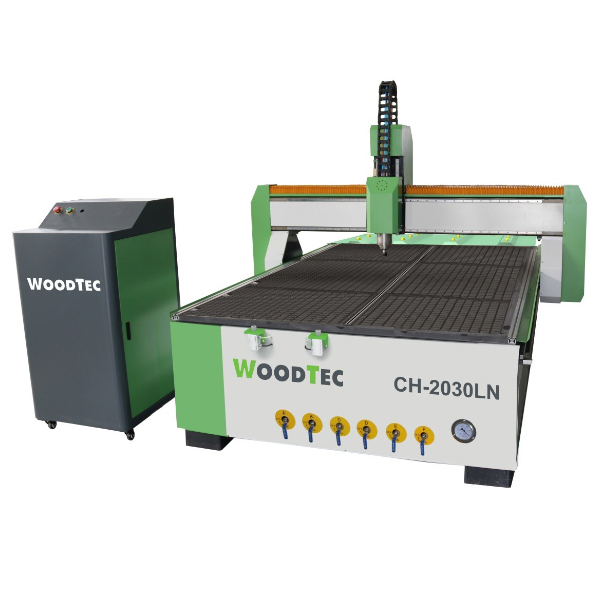

Раскрой ламинированных плит ЛДСП и фанеры на фрезерных станках с ЧПУ требует надежного удержания облицовки. Однозаходные или многозаходные фрезы с восходящей спиралью Up-cut вырывают верхний слой меламина. Инструмент с нисходящей спиралью Down-cut сохраняет верх, но неизбежно скалывает нижний край листа. Компрессионная фреза объединяет обе геометрии на одном теле, формируя встречные векторы сил резания и гарантируя чистую кромку с обеих сторон.
1. Принцип компрессионного резания и динамика встречных спиралей
Механическое разделение мебельных композитов сопровождается высокими локальными нагрузками на границе связующей смолы и декоративной пленки. Меламиновая бумага толщиной 0.2 мм легко скалывается при растяжении. Однонаправленная спиральная кромка тянет облицовку наружу. Компрессионная геометрия устраняет эту проблему за счет деления рабочей части на две автономные зоны с противоположным наклоном канавок. Сжатие направлено строго внутрь заготовки.
Нижний торец фрезы выполнен с правой спиралью Up-cut. При вращении шпинделя эта часть создает осевое усилие снизу вверх, прижимая нижний ламинат к сердцевине плиты. Верхний участок инструмента имеет левую спираль Down-cut. Он направляет усилие сверху вниз. В итоге древесные волокна и декоративные слои с обеих сторон плиты испытывают постоянное встречное давление.
Стружка из обеих зон резания сбрасывается в среднюю треть толщины заготовки. Плотный поток опилок стабилизирует тонкие детали в пазу, гася вибрации. Однако высокая плотность отходов в канале требует производительной аспирации со скоростью потока от 28 м/с.
Силы резания Up-cut и Down-cut взаимно уравновешивают осевую нагрузку на шпиндель, стабилизируя листовой материал на вакуумном столе без риска подрыва тонких деталей.
2. Геометрия фрезы, расчет точки перехода L_low и заглубление
Главным параметром компрессионного инструмента выступает длина нижнего участка с восходящей спиралью L_low. Производители называют эту величину длиной нижнего зуба. Данная граница строго определяет минимальную глубину фрезерования при первом проходе. Несоблюдение геометрии ведет к немедленному сколу верхнего слоя ламината. Грамотный выбор высоты нижней спирали гарантирует чистый срез по всему периметру детали.
Если глубина резания a_p меньше длины нижнего зуба L_low, в контакте с заготовкой находится только зона Up-cut. Верхняя спираль не касается материала. Фреза работает как стандартная восходящая, вырывая верхнюю кромку. Для включения механизма компрессии глубина первого прохода должна превышать длину нижнего зуба минимум на один миллиметр:
a_p ≥ L_low + 1.0 мм
При раскрое плит ЛДСП 16 мм фрезой с параметром L_low = 4.5 мм резку выполняют за один проход на глубину 16.3 мм с выходом в жертвенный слой. Если жесткость станка ограничена, первый черновой проход задают глубиной 6.5–8.0 мм, а второй завершает контур.
| Толщина плиты, мм | Диаметр фрезы D, мм | Длина нижнего зуба L_low, мм | Рекомендуемая стратегия проходов | Минимальная глубина 1-го прохода, мм |
|---|---|---|---|---|
| 8–10 | 4.0–6.0 | 3.0–3.5 | 1 проход (полный раскрой) | 4.5 |
| 16 (ЛДСП, МДФ) | 6.0 | 4.0–5.0 | 1 проход (Nesting) или 2 прохода | 6.0 |
| 18 (ЛДСП, фанера) | 6.0–8.0 | 5.0–5.5 | 1 проход (при шпинделе от 4.5 кВт) | 6.5 |
| 22–25 (столешницы) | 8.0–12.0 | 6.0–7.5 | 2 прохода (первый 8.5–10.0 мм) | 8.5 |
| 32–40 (панели) | 12.0–16.0 | 8.0–10.0 | 2–3 прохода | 11.0 |
Мы на практике всегда сопоставляем общую высоту режущей кромки с толщиной листа. Недостаточный вылет верхней спирали приводит к трению хвостовика о торец заготовки, вызывая прижог и отклонение траектории.
Подобрать оборудование под вашу задачу
3. Твердый сплав VHM против поликристаллического алмаза PCD
Высокая абразивность мебельных плит обусловлена наличием минеральных включений и отвержденных меламиновых смол. При окружной скорости резания свыше 500 м/мин стальная кромка мгновенно тупится. На мебельных фабриках применяют две категории инструмента: монолитный мелкозернистый твердый сплав VHM и фрезы с напайными пластинами из поликристаллического алмаза PCD. Каждый тип оснастки ориентирован под конкретный объем серийного производства.
Монолитный твердый сплав спекают из карбида вольфрама с зерном 0.2–0.5 мкм и связкой кобальта 6–8% (марки KCR08, H10F). Твердость сплава достигает 92.5–93.5 HRA при прочности на изгиб TRS свыше 4000 МПа. Стойкость твердосплавной кромки по ЛДСП составляет от 600 до 1500 погонных метров. Тонкопленочные покрытия nACo и DLC повышают ресурс на 50–80%, защищая грани от абразивного износа.
Алмазные фрезы PCD имеют напайки из искусственного поликристаллического алмаза твердостью 8000–10000 HV. Их ресурс достигает 15 000–35 000 погонных метров, что в 20 раз превышает показатели твердого сплава. Наш опыт подтверждает экономическую выгоду алмазных фрез на крупных фабриках с круглосуточным нестингом.
| Технический параметр | Монолитный твердый сплав (VHM) | Поликристаллический алмаз (PCD) |
|---|---|---|
| Твердость режущей части | 1600–1900 HV (92–93.5 HRA) | 8000–10000 HV (до 98 HRA eq.) |
| Теплостойкость (предел окисления) | 600–800 °C (до 900 °C с AlTiN) | 650–700 °C |
| Ресурс по ЛДСП до переточки, пог. м | 600–1500 | 15 000–35 000 |
| Число допустимых переточек | 2–4 (по торцу и спирали) | 3–5 (электроэрозионная заточка) |
| Чувствительность к включениям | Средняя (выкрашивание при ударе) | Высокая (хрупкость при сколе камнем) |
| Экономическая ниша | Мелкосерийный раскрой, сложные контуры | Серийный нестинг, круглосуточный раскрой |
Но алмазный слой уязвим к ударным нагрузкам при встрече со случайными металлическими скобами или камешками в толще плиты. Заточку алмазных кромок выполняют на специальных электроэрозионных станках EDG.
4. Расчет кинематики: подача f_z, обороты и тепловой баланс
Распространенной ошибкой операторов станков с ЧПУ становится намеренное занижение подачи стола. При малой подаче режущий клин не срезает стружку нормальной толщины, а скользит и трется о древесину. Температура в зоне реза мгновенно превышает 250 °C. Связующие смолы ЛДСП обугливаются, образуя нагар на фрезе. Нагрев отпускает твердый сплав, вызывая ускоренную деградацию режущих кромок.
Для поддержания стабильного теплового баланса толщина стружки на зуб f_z должна составлять 0.15–0.35 мм/зуб. Связь между скоростью подачи стола V_f, частотой вращения n и числом зубьев z описывается формулой:
f_z = (1000 × V_f) / (z × n)
V_f = (f_z × z × n) / 1000
Здесь скорость V_f измеряется в м/мин, частота вращения n в об/мин, а подача f_z в мм/зуб. Для двухзаходной фрезы диаметром 6 мм при 18 000 об/мин и целевой подаче f_z = 0.22 мм/зуб минутная скорость составляет 7.92 м/мин (округляем до 8.0 м/мин). Для трехзаходной фрезы подача возрастает до 12.0 м/мин.
| Диаметр фрезы D, мм | Число зубьев z | Частота вращения n, об/мин | Подача на зуб f_z, мм/зуб | Минутная подача V_f, м/мин | Материал обработки |
|---|---|---|---|---|---|
| 6.0 (VHM) | 2 | 18 000–21 000 | 0.18–0.24 | 7.0–10.0 | ЛДСП 16 мм, МДФ |
| 8.0 (VHM) | 2 | 18 000–20 000 | 0.25–0.32 | 9.0–13.0 | ЛДСП 18 мм, фанера ФСФ |
| 10.0 (VHM) | 3 | 16 000–18 000 | 0.28–0.35 | 14.0–19.0 | Фанера березовая 21 мм |
| 12.0 (PCD) | 2+2 (3+3) | 18 000–24 000 | 0.30–0.40 | 15.0–24.0 | ЛДСП, Nesting раскрой |
Крупная стружка уносит до 80% выделяющегося тепла. Заготовка и инструмент остаются прохладными, предотвращая спекание меламиновой пыли.
5. Траектории врезания 3D Ramp и специфика технологии Nesting
Торцевые зубья компрессионной фрезы не рассчитаны на прямое вертикальное сверление. Вход в плиту по оси Z с вертикальной подачей создает ударную осевую нагрузку на шпиндель и скалывает торцевые кромки. В управляющих программах применяют наклонное врезание под углом 5–15° методом линейного рампинга или винтовой спирали. Плавное заглубление защищает инструмент и продлевает срок службы подшипников.
При раскрое по технологии Nesting детали вырезаются из цельного листа на вакуумном столе с жертвенной подложкой из МДФ. Мелкие элементы рискуют сдвинуться под боковым давлением фрезы. Для надежного удержания заготовок мы применяем две технологии:
- Мостовые перемычки (Tabs): по контуру оставляют 2–3 перемычки толщиной 0.6 мм и длиной 5 мм, которые срезают после выгрузки листа.
- Двухпроходный нестинг: черновой проход на глубину 15.5 мм оставляет тонкую донную пленку, а быстрый чистовой проход срезает припуск без риска срыва детали.
6. Диагностика брака и чек-лист оператора станка с ЧПУ
Даже качественная фреза дает дефекты при нарушении правил наладки станочной оснастки. Своевременное распознавание причин брака помогает быстро восстановить чистоту реза без остановки производства. Большинство проблем связано с биением цангового патрона, загрязнением конуса или ошибками в карте режимов. Регулярный осмотр кромок предотвращает порчу дорогостоящих заготовок и сохраняет геометрию пазов.
| Наблюдаемый дефект | Вероятная причина | Метод устранения |
|---|---|---|
| Сколы на верхнем ламинате ЛДСП | Глубина первого прохода меньше длины L_low; износ верхней спирали | Увеличить заглубление первого прохода (a_p ≥ L_low + 1 мм); заменить фрезу |
| Сколы и бахрома на нижней пласти | Фреза не доходит до жертвенного стола; выкрашивание нижних зубьев | Отрегулировать вылет по Z (заглубление в жертвенник на 0.2–0.4 мм); проверить торец |
| Черный нагар и прижоги на торце детали | Занижена минутная подача стола; налипание смолы на стружечные канавки | Увеличить подачу V_f для достижения f_z ≥ 0.18 мм/зуб; очистить фрезу в сольвенте |
| Волнистость кромки и повышенный шум | Радиальное биение цанги ER; чрезмерный вылет хвостовика из патрона | Проверить биение индикатором (норма ≤ 0.005 мм); уменьшить вылет инструмента |
| Смещение мелких деталей при раскрое | Недостаточное вакуумное разрежение; забиты поры подложки из МДФ | Фрезеровать жертвенный слой МДФ на 0.2 мм с двух сторон; добавить перемычки (tabs) |
Перед запуском раскроя оператор выполняет обязательный регламент:
- Очистить конус шпинделя и лепестки цанги ER от опилок. Грязь увеличивает биение свыше 0.015 мм, провоцируя поломку тонкого резца.
- Проверить вылет инструмента из патрона. Превышение длины рабочей части снижает жесткость и усиливает вибрации.
- Убедиться, что в G-коде траектории врезания заданы через команду рампинга (G01 с одновременным перемещением по осям X/Y и Z), а не через вертикальный вход G00/G01.
- Проверить состояние жертвенного слоя МДФ на вакуумном столе: перепады высот свыше 0.3 мм требуют предварительного выравнивания плоскости широкой фрезой для выравнивания стола (Flycutter).
Комплексный контроль параметров компрессионного резания, очистка канавок и надежный вакуумный прижим гарантируют безупречный раскрой ЛДСП без сколов и переделок.
