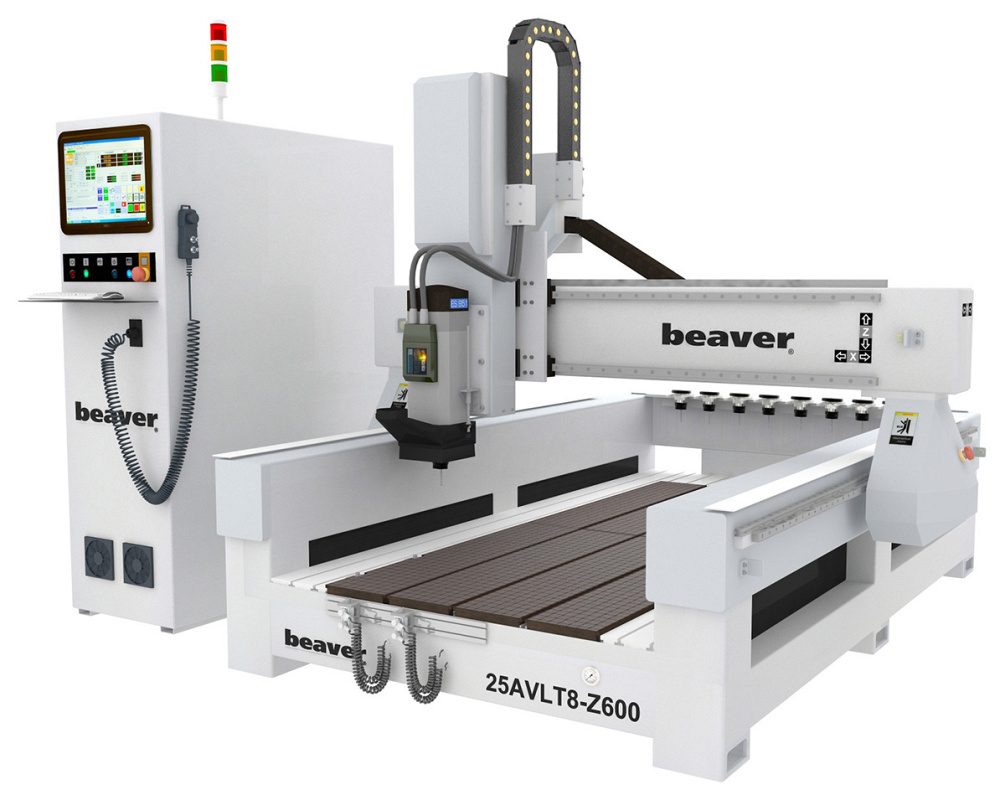

Раскрой листовых полимеров на станках с ЧПУ требует точного согласования теплофизики заготовки с кинематикой резания. Вспененный и жесткий поливинилхлорид, а также монолитный поликарбонат марок Lexan и Makrolon обладают предельно низкой теплопроводностью от 0.13 до 0.20 Вт/(м·К). Теплота трения не успевает уходить вглубь заготовки. Вся тепловая энергия концентрируется на микрокромке инструмента. При ошибках в скорости подачи термопласт мгновенно плавится, налипает на канавки фрезы и деформирует торец детали. В заводской практике мы рассчитываем режимы резания с упором на интенсивный вынос тепла вместе с толстой стружкой.
Сравнительные физико-механические и термические свойства полимеров
В промышленной обработке на станках с ЧПУ используют три основных класса листовых термопластов. Каждый материал демонстрирует индивидуальный характер стружкообразования и требует специфической микрогеометрии инструмента. Низкая температура термической деструкции полимеров не прощает задержек фрезы в зоне резания. Неверный прижим вызывает вибрации заготовки и ступенчатый скол кромок. Ниже представлены ключевые особенности поведения материалов при механическом раскрое.
- Вспененный листовой ПВХ (Forex, Vikupor, Simopor): пористый термопласт плотностью $450 ext{--}700 ext{ кг/м}^3$ с гладким наружным слоем. Материал обладает малой поверхностной твердостью (40–55 по Шору D) и высокой упругой податливостью. Затупленная фреза сминает внутренний вспененный слой, образуя волнистый край.
- Жесткий непластифицированный ПВХ (винипласт, твердый ПВХ): сплошная структура плотностью $1380 ext{--}1450 ext{ кг/м}^3$ и модулем упругости $E = 2800 ext{--}3200 ext{ МПа}$. Температура стеклования по Вика составляет $75 ext{--}80 ext{ }^\circ ext{C}$. При перегреве винипласт разлагается с выделением хлористого водорода и образованием темного нагара на кромке.
- Монолитный поликарбонат (Lexan, Makrolon, Novattro): прозрачный термопласт плотностью $1200 ext{ кг/м}^3$. Отличается ударной вязкостью по Шарпи свыше $800 ext{ кДж/м}^2$ и температурой деструкции $130 ext{--}145 ext{ }^\circ ext{C}$. Высокая упругость провоцирует схлопывание паза за фрезой. При недостаточной подаче возникает сетка микротрещин от локальных растягивающих напряжений.
Разница в структуре полимеров диктует требования к режущему клину инструмента. Для вспененного ПВХ необходима бритвенная острота с радиусом скругления лезвия $r_n \le 2 ext{--}3 ext{ мкм}$. Для монолитного поликарбоната первостепенное значение имеет максимальный объем стружечной канавки фрезы. И это гарантирует непрерывный отвод длинной сливной стружки без пакетирования в пазу.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 G3
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4
Фрезерный станок с ЧПУ MILLMASTER VMM-845 G3
Вязкость разрушения поликарбоната требует высокой жесткости технологической системы СПИД. При фрезеровании тонких листов материал стремится изогнуться под действием касательных сил резания. Это создает переменную глубину контакта и провоцирует волнообразную шероховатость. Мы настраиваем станки с ЧПУ на повышенную динамическую жесткость прижима, предотвращая отжим кромок.
Склонность жесткого ПВХ к выделению паров соляной кислоты при термическом распаде требует поддержания температуры резания строго ниже 120 °C. Оптимальный тепловой баланс предотвращает коррозию стальных направляющих и защищает подшипники шпинделя от агрессивных газов. Чистота реза достигается исключительно высокой скоростью механического сдвига стружки.
Сравнительные характеристики конструкционных термопластов
| Физико-механический параметр | Вспененный ПВХ | Жесткий ПВХ (винипласт) | Монолитный поликарбонат (Lexan) |
|---|---|---|---|
| Плотность $ho$, кг/м³ | 450–700 | 1380–1450 | 1200 |
| Предел прочности при растяжении $\sigma_B$, МПа | 12–20 | 50–65 | 60–75 |
| Ударная вязкость по Шарпи, кДж/м² | 10–18 | 5–12 | без разрушения (>800) |
| Температура размягчения по Вика, °C | 70–75 | 75–80 | 140–148 |
| Температура термической деструкции, °C | 160–180 | 150–170 | 280–320 |
| Коэффициент теплопроводности, Вт/(м·К) | 0.06–0.08 | 0.14–0.16 | 0.19–0.21 |
| Твердость по Шору (шкала D) | 40–55 | 78–85 | 80–85 |
Инструментальная оснастка: однозаходные фрезы VHM Mirror Polish
Для раскроя полимеров технологи применяют цельнотвердосплавные концевые фрезы VHM из мелкозернистого сплава вольфрам-кобальт. Содержание кобальтовой связки выдерживают в пределах 6–8% при размере зерен карбида вольфрама 0.4–0.6 мкм. Базовая конструкция оснастки — однозаходная винтовая канавка. Единственный зуб освобождает до 60% поперечного сечения под стружечную полость. Это полностью исключает забивание канала стружкой при скоростной обработке вязких пластиков.
Зеркальная полировка стружечной канавки Mirror Polish с шероховатостью $Ra \le 0.04 ext{ мкм}$ уменьшает адгезию расплава к твердому сплаву. Стружка скользит вдоль передней поверхности без торможения. Угол подъема винтовой линии $42^\circ ext{--}45^\circ$ обеспечивает мягкое безударное врезание зуба. Фреза работает плавно, сохраняя стабильный контакт с заготовкой.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ MILLMASTER VMM-855S
FPV-30G фрезерный станок с ЧПУ
Фрезерный станок с ЧПУ RS 6090TT
Распределение сил резания: Up-cut и Down-cut
Направление винтовой линии определяет вектор осевой силы $F_a$, действующей на листовую заготовку:
- Фрезы Up-cut (правая спираль, выброс вверх): режущая спираль поднимает стружку к раструбу вытяжки. Осевая сила направлена вверх и приподнимает лист над столом. Геометрия Up-cut эффективна для листов ПВХ толщиной от 4 мм и поликарбоната 5–20 мм при наличии вакуумного стола. Схема гарантирует быстрый теплоотвод из глубоких пазов.
- Фрезы Down-cut (левая спираль, прижим вниз): спираль направлена вниз и создает постоянный осевой прижим заготовки к столу. Стружка уплотняется на дне паза, но тонкий лист поликарбоната 1–3 мм не вибрирует и не поднимается. Геометрия Down-cut исключает сколы на верхней лицевой кромке.
- Компрессионные фрезы (Compression): сочетают левую верхнюю и правую нижнюю спирали. Силы резания направлены внутрь толщины материала. Их используют для двухсторонне ламинированного жесткого ПВХ толщиной от 8 мм, когда недопустимы заусенцы на обеих гранях.
При раскрое тонкого монолитного поликарбоната толщиной до 3 мм фрезами Up-cut осевая сила неизбежно отрывает лист от стола при ослаблении вакуума. Это приводит к затягиванию заготовки на фрезу и поломке твердосплавного инструмента. Для тонких пластиков мы применяем исключительно инструмент Down-cut или роликовую прижимную пятку.
Радиальное биение инструмента в шпинделе не должно превышать 0.005 мм. Для прецизионных работ мы рекомендуем термозажимные оправки или высокоточные цанговые патроны стандарта ER с классом точности UP (Ultra Precision). Биение свыше 0.015 мм вызывает циклические удары зуба, провоцируя появление микротрещин на поликарбонате.
Стойкость однозаходного твердосплавного инструмента на вспененном ПВХ достигает 800–1200 погонных метров реза при отсутствии абразивных минеральных наполнителей в составе полимера. На монолитном поликарбонате Lexan ресурс фрезы до появления белесого налета на кромке составляет 350–500 метров. Своевременный контроль износа задней грани предотвращает разогрев кромки.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ RABBIT SF-6090
Фрезерный станок с ЧПУ EXT SHG 0404
Фрезерный станок с ЧПУ RABBIT SF-3030
Сравнение типов инструмента для обработки полимеров
| Тип режущего инструмента | Угол спирали | Вектор осевой силы $F_a$ | Состояние верхней грани | Состояние нижней грани | Область применения |
|---|---|---|---|---|---|
| Однозаходная Up-cut VHM | 42°–45° | Вверх (на подъем листа) | Возможен микрооблой на тонких листах | Идеально гладкая грань | ПВХ от 4 мм, поликарбонат 5–20 мм |
| Однозаходная Down-cut VHM | 40°–45° | Вниз (прижим к столу) | Острая чистая грань без сколов | Возможен заусенец на вспененном ПВХ | Тонкий поликарбонат 1–3 мм, пленки |
| Двухзаходная полированная | 30°–35° | Вверх (умеренно) | Высокая чистота поверхности | Чистая кромка | Чистовые контурные проходы по Lexan |
| Алмазная торцевая PCD | 0° (прямой зуб) | Нейтральный | Глянцевый оптический торец | Глянцевый оптический торец | Прямолинейная торцовка поликарбоната |
Подобрать оборудование под вашу задачу
Расчет кинематических параметров резания без плавления
Главный технологический принцип фрезерования полимеров заключается в принудительном выносе тепла вместе со срезаемой стружкой. Толстая стружка обладает достаточной массой и теплоемкостью для поглощения контактного нагрева. При малой подаче режущий клин не срезает материал, а многократно трет заготовку. Трение моментально разогревает пластик до температуры деструкции.
Минутную подачу заготовки $V_f$ вычисляют по стандартной кинематической зависимости:
$$V_f = f_z \cdot z \cdot n$$
В представленном математическом соотношении аргумент $f_z$ означает величину срезаемого слоя на один резец в миллиметрах, множитель $z$ задает количество рабочих спиралей инструмента, а показатель $n$ выражает частоту вращения вала привода в минутных циклах.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ RS 0609G
Фрезерный станок с ЧПУ RABBIT SF-1212
Фрезерный станок с ЧПУ RS 1313G
Линейную скорость резания на наружном диаметре инструмента $D$ находят по формуле:
$$v_c = rac{\pi \cdot D \cdot n}{1000}$$
Для однозаходных фрез VHM диаметром 3–6 мм толщину срезаемой стружки $f_z$ поддерживают в пределах $0.15 ext{--}0.30 ext{ мм/зуб}$ для поликарбоната и $0.25 ext{--}0.45 ext{ мм/зуб}$ для вспененного ПВХ. Высокая подача формирует крупную упругую стружку, которая забирает до 85% тепла из зоны контакта.
При частоте вращения шпинделя $n = 16000 ext{ об/мин}$ и подаче на зуб $f_z = 0.25 ext{ мм/зуб}$ рабочая минутная скорость подачи для однозаходного инструмента равна:
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ EXT SHG 0609
Фрезерный станок с ЧПУ RABBIT SF-1218
Фрезерный станок с ЧПУ RS 1318G
$$V_f = 0.25 \cdot 1 \cdot 16000 = 4000 ext{ мм/мин}$$
Но при снижении минутной подачи до 1200 мм/мин при тех же оборотах толщина стружки падает до 0.07 мм/зуб. Инструмент начинает полировать материал с выделением тепла. Поликарбонат вспенивается и намертво заклинивает фрезу в пропиле.
Для стабильного стружкообразования глубина резания за один технологический проход $a_p$ не должна превышать двух диаметров инструмента ($a_p \le 2D$). При раскрое плит толщиной свыше 10 мм обработку ведут послойно, оставляя чистовой припуск 0.2 мм для финишного калибрующего прохода.
Контроль толщины стружки исключает перегрузку подшипниковых опор высокооборотного шпинделя. При обработке пластиков осевые и радиальные силы резания в 5–8 раз ниже, чем при фрезеровании алюминиевых сплавов. Но критическое значение имеет динамическая стабильность подачи без микропауз в углах траектории.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ EXT SHG 1212
Фрезерный станок с ЧПУ EXT SHM 1530
Фрезерный станок с ЧПУ RABBIT SF-1224
Рекомендуемые режимы фрезерования листовых пластиков
| Материал заготовки | Толщина листа, мм | Инструмент / диаметр $D$, мм | Обороты $n$, об/мин | Подача на зуб $f_z$, мм/зуб | Подача $V_f$, мм/мин | Глубина $a_p$, мм |
|---|---|---|---|---|---|---|
| Вспененный ПВХ | 3–5 | Up-cut 1Z, $D = 3.175$ | 16000–18000 | 0.25–0.35 | 4000–6000 | 3–5 (за 1 проход) |
| Вспененный ПВХ | 6–10 | Up-cut 1Z, $D = 4.0$ | 15000–17000 | 0.30–0.40 | 4500–6500 | 6–10 (за 1 проход) |
| Жесткий ПВХ (винипласт) | 3–6 | Up-cut 1Z, $D = 4.0$ | 14000–16000 | 0.18–0.24 | 2500–3800 | 3–4 |
| Монолитный поликарбонат | 1.5–3 | Down-cut 1Z, $D = 3.0$ | 16000–18000 | 0.15–0.20 | 2400–3600 | 1.5–3 (за 1 проход) |
| Монолитный поликарбонат | 4–6 | Up-cut 1Z, $D = 4.0$ | 15000–18000 | 0.20–0.28 | 3000–5000 | 3–4 |
| Монолитный поликарбонат | 8–12 | Up-cut 1Z, $D = 6.0$ | 14000–16000 | 0.25–0.32 | 3500–5100 | 4–6 |
Системы фиксации и охлаждение зоны резания
Жесткая фиксация листовых пластиков на столе станка с ЧПУ предотвращает вибрации, вызывающие микросколы поликарбоната и волнистость кромки ПВХ. Упругие свойства тонких полимерных листов требуют комбинированного подхода к закреплению. На нашем производстве мы совмещаем вакуумную фиксацию крупноформатных заготовок с локальным механическим прижимом в зоне фрезерования.
Вакуумные столы и прижимная роликовая пятка
Для раскроя листов используют матричный вакуумный стол с сеткой каналов. По контуру рабочей зоны прокладывают уплотнительный резиновый шнур сечением $6 imes6 ext{ мм}$. Сверху укладывают жертвенный слой МДФ толщиной $6 ext{--}10 ext{ мм}$. Плиту предварительно калибруют концевой фрезой с двух сторон для удаления плотной смоляной корки и открытия пор.
При раскрое тонкого поликарбоната толщиной 1–2 мм вакуумного разрежения недостаточно для удержания мелких деталей. На шпиндель станка устанавливают прижимную пятку Pressure Foot. Подпружиненные фторопластовые ролики прижимают материал к столу с усилием $80 ext{--}150 ext{ Н}$ в радиусе 15–20 мм от инструмента. Встроенный раструб пятки концентрирует поток аспирации, мгновенно убирая стружку.
Для деталей сложной криволинейной формы мы рекомендуем оставлять технологические перемычки толщиной 0.5 мм и шириной 2–3 мм. Мостики удерживают мелкие фрагменты от смещения в момент окончания контурного прохода. После снятия листа со стола перемычки легко срезают ручным скальпелем.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ EXT SHG 1224
Фрезерный станок с ЧПУ EXT SHM 2030
Фрезерный станок с ЧПУ EXT SHMS 1530
Вихревое воздушное охлаждение трубкой Ранка-Хилша
Применение стандартных водорастворимых СОЖ на минеральной основе при обработке поликарбоната недопустимо. Контакт углеводородных масел с напряженным торцем полимера вызывает растрескивание деталей под действием среды (ESC-эффект). Микротрещины появляются на изделии через несколько часов после контакта со смазкой.
Эффективное охлаждение зоны резания выполняет вихревая трубка Ранка-Хилша. Устройство работает от сухого сжатого воздуха давлением $0.5 ext{--}0.6 ext{ МПа}$ без жидких хладагентов. Температура ледяного потока на выходе сопла составляет от $-5 ext{ }^\circ ext{C}$ до $+5 ext{ }^\circ ext{C}$. Струя воздуха охлаждает режущую кромку и выдувает стружку из глубоких пропилов.
Расход сухого воздуха через сопло вихревой трубки составляет 150–250 л/мин. Поток направляют строго в точку схода стружки под углом 30° к плоскости заготовки. Такое позиционирование гарантирует мгновенную кристаллизацию микрокапель разогретого полимера и предотвращает наволакивание пластика на режущее лезвие.
Технологический цикл раскроя и финишная доводка кромок
Чистота торцевой грани деталей формируется траекторией инструмента в управляющей программе станка с ЧПУ. Правильный выбор стратегии врезания исключает стартовые сколы заготовки. Финишные технологические переходы доводят торец поликарбоната до идеальной оптической прозрачности. Ниже описан регламент построения переходов обработки в современных CAM-системах.
Стратегии врезания и кинематика обхода контура
Прямое вертикальное врезание по оси Z в поликарбонат запрещено из-за риска термического оплавления заготовки в точке засверливания. В постпроцессорах ЧПУ настраивают следующие алгоритмы:
- Наклонное врезание 3D Ramp: плавный вход инструмента в материал под углом $5^\circ ext{--}10^\circ$ по винтовой или наклонной траектории. Одновременное движение по осям X, Y и Z обеспечивает стабильный сход стружки без динамического удара.
- Попутное фрезерование Climb: направление вращения инструмента совпадает с вектором движения подачи. Зуб врезается в заготовку с максимальной толщиной стружки и выходит в ноль. Схема Climb исключает наклеп и задиры, обеспечивая гладкий срез.
- Чистовой чистовой проход: черновой контур вырезают с радиальным припуском $0.2 ext{--}0.3 ext{ мм}$. Финишный чистовой проход на всю толщину листа снимает микронеровности и следы отжима фрезы.
Траекторию врезания располагают за пределами контура готовой детали. Вход инструмента выполняют по касательной дуге радиусом 5–10 мм. Плавное сопряжение дуги врезания с контуром исключает образование ступенек и видимых рисок в точке старта резания.
При обработке внешних углов 90° мы рекомендуем включать сглаживание угловых переходов в CAM-системе (радиус скругления траектории 0.5–1.0 мм). Это сохраняет постоянную скорость контурной подачи без локального замедления шпинделя на вершинах углов, предотвращая термический прижог кромок.
Технологии финишной полировки торцов поликарбоната
После фрезерования кромка монолитного поликарбоната приобретает матовую поверхность. Для восстановления оптической прозрачности применяют следующие технологические методы:
- Алмазное торцевание (PCD): контурный проход фрезой с монокристаллическими алмазными пластинами на оборотах $n = 18000 ext{--}24000 ext{ об/мин}$ с минимальной подачей. Способ дает кристально чистый глянцевый торец без температурных деформаций.
- Механическое пошаговое полирование: последовательное шлифование водостойкими абразивными шкурками градаций P800, P1500 и P2500 с водой, с последующей полировкой войлочными кругами и безабразивными водными пастами.
- Газопламенная полировка горелкой: обработка торца высокотемпературным микропламенем водородно-кислородной горелки. Тонкий поверхностный слой толщиной 10–15 мкм расплавляется за секунду и натягивается силами поверхностного натяжения. Защитную пленку с плоскостей листа снимают только после остывания детали.
Диагностика производственных дефектов и устранение брака
Оператор фрезерного центра контролирует форму стружки и состояние кромки детали во время раскроя. Любое отклонение стружки от расчетной геометрии сигнализирует о нарушении теплового баланса резания. В таблице систематизированы типичные виды брака при раскрое ПВХ и поликарбоната, их физические причины и способы устранения.
Анализ дефектов раскроя полимеров на станках с ЧПУ
| Внешний признак брака | Физическая причина дефекта | Влияние на качество изделия | Способ устранения дефекта |
|---|---|---|---|
| Налипание расплавленного пластика на инструмент | Недостаточная подача на зуб $f_z < 0.1 ext{ мм/зуб}$, завышенные обороты | Поломка фрезы, нагар на торце заготовки | Увеличить скорость подачи $V_f$, снизить обороты $n$, включить холодный обдув трубкой Ранка |
| Сколы и микротрещины на кромке поликарбоната | Вибрация тонкого листа, затупленная кромка, встречное фрезерование | Потеря прочности, оптический брак детали | Применить фрезу Down-cut, задействовать прижимную пятку, перейти на попутное фрезерование (Climb) |
| Замятие и ворсистость кромок вспененного ПВХ | Увеличенный радиус закругления лезвия ($r_n > 5 ext{ мкм}$), затупление фрезы | Рваный край, осыпание пористого ядра при монтаже | Заменить фрезу на новую VHM Mirror Polish с углом наклона канавки 45°, увеличить подачу $f_z$ |
| Конусность торца по толщине листа | Упругий отжим фрезы под действием радиальной силы $F_r$, избыточный вылет | Размерное несоответствие сопрягаемых деталей | Уменьшить консольный вылет инструмента $L$, увеличить диаметр фрезы, ввести чистовой проход с припуском 0.3 мм |
| Сетка трещин («серебрение») спустя 24 часа после резки | Попадание масляной СОЖ на напряженный торец поликарбоната | Химическое растрескивание и разрушение детали под нагрузкой | Исключить применение СОЖ на минеральной основе, использовать только сухой охлажденный воздух |
| Смещение заготовки и срыв с вакуумного стола | Недостаточное разрежение вакуума, подъемная осевая сила фрезы Up-cut | Разрушение заготовки, потеря нулевой точки станка | Заменить уплотнительный шнур стола, фрезеровать с сохранением фиксирующих мостиков (Tabs) толщиной 0.5 мм |
