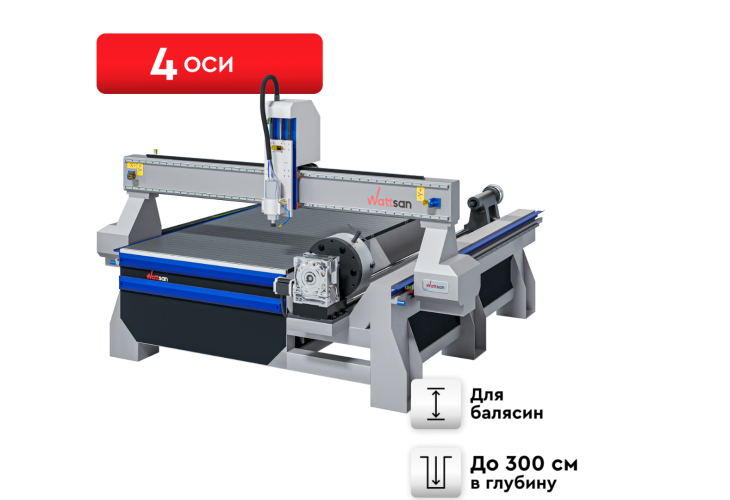

В скоростной обработке древесно-стружечных плит на фрезерных станках с ЧПУ первостепенное значение имеет векторная компенсация усилий резания. В мебельном цехе мы непрерывно сталкиваемся с абразивным износом инструмента и микровыкрашиванием декоративного слоя. Хрупкий меламин требует бережного отношения. Мы предотвращаем дефекты правильной геометрией фрез и выверенной минутной подачей.
Материаловедение ДСП и физика образования сколов ламината
По стандарту ГОСТ 10632-2014 классическая древесно-стружечная плита имеет трехслойную структуру с плотностью массива от 650 до 750 кг/м³. Внутренний сердечник сформирован из крупноразмерной стружки с повышенным добавлением карбамидоформальдегидных клеевых составов. Наружные слои состоят из плотной мелкодисперсной древесной фракции. Минеральный песок и отвердевшие смолы действуют на кромку как наждак. Резец быстро тупится.
На поверхности ЛДСП по ГОСТ 32289-2013 находится бумажно-смоляная меламиновая пленка толщиной 0.1–0.3 мм. Этот защитный слой отличается высокой твердостью. Меламин чрезвычайно хрупок. И при малейшем нарушении стабильности резания тонкая пленка скалывается вдоль линии пропила.
Из-за направления осевой составляющей силы резания возникают краевые дефекты. Правосторонняя спираль Up-cut эвакуирует стружку вверх. При этом верхняя пласть ламината испытывает растяжение и срывается с плиты. А левосторонняя спираль Down-cut толкает стружку вниз, откалывая нижнюю кромку детали на выходе фрезы.
Геометрия компрессионных фрез и сжатие наружных слоев
Благодаря встречным спиралям компрессионные фрезы Compression Cut Up/Down полностью решают проблему сколов за один единственный проход. В нижней рабочей части фрезы нарезана правая спираль. На верхнем участке инструмента выполнена левая спираль. В точке контакта обе спирали направляют стружку и сжимают поверхностные слои плиты к ее середине. Торец детали остается идеально ровным. Сколы отсутствуют.
Условие надежного заглубления компрессионного инструмента:Z_up_cut < a_p - h_min
где Z_up_cut — длина нижней восходящей кромки (мм), a_p — глубина резания за проход (мм), h_min — минимальный гарантированный запас зоны сжатия (обычно 1.0–1.5 мм).
В процессе наладки мы тщательно контролируем заглубление переходного участка между разнонаправленными спиралями. Если нижний зуб Up-cut окажется длиннее глубины реза, верхняя кромка заготовки попадет под восходящее лезвие. Покрытие сразу растрескается. Поэтому для плит толщиной 16 мм мы выбираем инструмент с длиной нижнего зуба до 4.5 мм и заглубляем торец в жертвенный слой на 0.3–0.5 мм.
В нашем производственном цехе действует жесткое правило: при сквозном раскрое листа ЛДСП 16 мм фрезой с нижним зубом 4.5 мм заглубление в жертвенный слой составляет ровно 0.4 мм. Стык спиралей всегда остается в теле плиты.
Подобрать оборудование под вашу задачу
Сравнение твердосплавного инструмента VHM и алмазных фрез PCD
При серийном производстве мебели выбор инструментального материала напрямую определяет итоговую себестоимость погонного метра. Монолитный мелкозернистый твердый сплав VHM по стандартам DIN 6527 и ISO 13399 дает исключительно чистый рез на первых сотнях метров. Однако абразивное связующее быстро притупляет острую твердосплавную кромку. Алмазный поликристаллический инструмент PCD превосходит сплав по стойкости в десятки раз. Мы рекомендуем алмаз для крупных серий.
На стальной корпус фрез PCD алмазные пластины напаиваются в вакуумной печи. Лезвия располагаются под осевым углом сдвига Axial Shear от 30° до 54°. Наклонная кромка мягко врезается в ламинат. Причем компоновки зубьев Z=1+1, Z=2+2 и Z=3+3 позволяют оптимально варьировать производительность станка.
| Параметр инструмента | Твердый сплав VHM (Compression) | Поликристаллический алмаз PCD (Z=2+2) | Алмаз PCD усиленный (Z=3+3 Shear) |
|---|---|---|---|
| Материал режущей части | Мелкозернистый сплав WC-Co | Поликристаллический алмаз PCD | Алмазные напайки с углом 45°–54° |
| Ресурс между заточками (пог. м) | 120 – 250 | 3 000 – 5 500 | 6 000 – 9 000 |
| Максимальная скорость подачи Vf (м/мин) | 8 – 14 | 14 – 22 | 20 – 30 |
| Количество переточек | 2 – 3 | 3 – 5 (эрозионная заточка) | 4 – 6 (эрозионная заточка) |
| Удельная стоимость инструмента на 1000 м | Высокая (частая смена и простой) | Низкая (экономия до 65%) | Минимальная в крупной серии |
По нашим замерам экономическая выгода алмазных фрез очевидна. Стартовая цена фрезы PCD выше твердосплавной. Но ресурс до 8000 погонных метров перекрывает начальную разницу в цене. И простои оборудования на замену инструмента сокращаются на 80%.
Расчет режимов резания и технологических параметров фрезерования
Для предотвращения термического прижога смолы скорость резания подбирается строго по типу режущего сплава. Для твердого сплава скорость Vc находится в диапазоне 400–800 м/мин, а для алмаза PCD возрастает до 1200–2500 м/мин. Частота вращения шпинделя и минутная подача стола взаимосвязаны через подачу на зуб fz. Стружка должна эффективно выносить тепло из закрытого паза. Перегрев недопустим.
Формулы расчета скорости, частоты вращения и минутной подачи:n = (1000 · V_c) / (π · D)
V_f = f_z · z · n
h_m = f_z · √(a_e / D)
где n — частота вращения шпинделя (об/мин), V_c — скорость резания (м/мин), D — диаметр фрезы (мм), V_f — скорость подачи стола (мм/мин), f_z — подача на один режущий зуб (мм/зуб), z — число рабочих зубьев в торце, h_m — средняя толщина срезаемой стружки (мм), a_e — радиальная глубина резания (мм).
В качестве примера рассчитаем режимы для раскроя ЛДСП толщиной 16 мм фрезой PCD диаметром 12 мм с формулой зубьев Z = 2+2. При скорости резания Vc = 1500 м/мин теоретическая частота превышает 39000 об/мин. Поэтому мы ограничиваем скорость вращения шпинделя безопасным паспортным значением n = 21000 об/мин. Подачу на зуб выбираем fz = 0.22 мм/зуб.
В этом случае минутная подача составит: Vf = 0.22 · 2 · 21000 = 9240 мм/мин (9.24 м/мин). Для усиленной алмазной фрезы Z = 3+3 при n = 24000 об/мин и fz = 0.28 мм/зуб скорость подачи возрастает до Vf = 0.28 · 3 · 24000 = 20160 мм/мин (20.16 м/мин). Скорость съема максимальная. Тепловой режим остается стабильным.
| Тип операции и материал | Диаметр фрезы D (мм) | Число зубьев Z | Частота шпинделя n (об/мин) | Подача на зуб fz (мм/зуб) | Минутная подача Vf (м/мин) |
|---|---|---|---|---|---|
| Раскрой ДСП без ламината (VHM) | 12 | 2 (Up/Down) | 18 000 – 20 000 | 0.18 – 0.24 | 6.5 – 9.5 |
| Раскрой ЛДСП 16–18 мм (VHM) | 12 | 2 (Up/Down) | 18 000 – 22 000 | 0.15 – 0.20 | 5.5 – 8.8 |
| Скоростной раскрой ЛДСП 16 мм (PCD) | 12 | 2+2 (Axial Shear) | 20 000 – 24 000 | 0.22 – 0.30 | 9.0 – 14.5 |
| Высокоскоростной нестинг ЛДСП (PCD) | 12 | 3+3 (Axial Shear) | 22 000 – 24 000 | 0.25 – 0.35 | 16.5 – 25.0 |
| Пазование под заднюю стенку ХДФ (PCD) | 8 | 2 (Down-cut) | 18 000 – 21 000 | 0.12 – 0.16 | 4.5 – 6.7 |
Технология прямого мебельного раскроя Nesting и оснастка
Современная технология нестинга совмещает раскрой полноформатных плит, фигурную фрезеровку и присадку отверстий в единую беспрерывную операцию. На одном фрезерном центре с ЧПУ мы выполняем ряды отверстий под полкодержатели по мебельной системе 32 мм, пазы под заднюю стенку ДВП и контурный раскрой. Лист раскраивается за один установ. Межоперационные погрешности исключены.
Для надежной фиксации заготовки служит растровый вакуумный стол с пористой жертвенной плитой из МДФ плотностью 650–700 кг/м³. Перед работой мы выравниваем жертвенный слой с обеих сторон двухзаходной летучей фрезой, снимая поверхностный глянец на глубину 0.4 мм. Воздух свободно проходит сквозь поры МДФ. Сила вакуумного прижима листа достигает 8 тонн.
Порядок операций при управляющей программе Nesting:
- Загрузка листа ЛДСП на вакуумный стол с позиционированием по пневматическим упорам.
- Сверление вертикальных глухих и сквозных отверстий присадочной сверлильной группой.
- Фрезерование пазов под ХДФ и четвертей концевой фрезой с геометрией Down-cut.
- Раскрой внутренних контуров мелких мебельных деталей компрессионной фрезой.
- Финальный раскрой внешних габаритных контуров с аспирацией стружки.
Регламент устранения дефектов раскроя и требования аспирации
В ходе раскроя небольших заготовок площадью менее 0.1 м² вакуумного усилия может не хватить для удержания детали от бокового сдвига. В таких случаях мы применяем двухпроходную стратегию Onion Skin. На первом черновом проходе инструмент оставляет технологический мостик толщиной 0.6–0.8 мм. На втором скоростном проходе фреза начисто срезает эту тонкую мембрану. Деталь не смещается.
Эффективная аспирация напрямую защищает инструмент от перегрева и продлевает его ресурс. Мелкая смоляная стружка ЛДСП быстро разогревается в замкнутом пазу. При повторном трении температура в зоне резания подскакивает до 500 °C. Поэтому скорость воздушного потока в магистральных воздуховодах должна составлять не менее 28–32 м/с при объемной производительности вытяжки от 4000 м³/ч.
Регламент наладки станка перед раскроем:
- Проверка радиального биения патрона и цанги (допуск не более 0.008 мм).
- Очистка конуса шпинделя от налипшей смолы и древесной пыли.
- Контроль состояния и плоскостности жертвенного листа МДФ.
- Замер перепада вакуумного давления на манометре (не менее -0.85 бар).
Регулярная очистка посадочных конусов шпинделя увеличивает долговечность алмазного инструмента почти вдвое. А точный расчет минутной подачи гарантирует чистые мебельные торцы без единого скола меламина.
