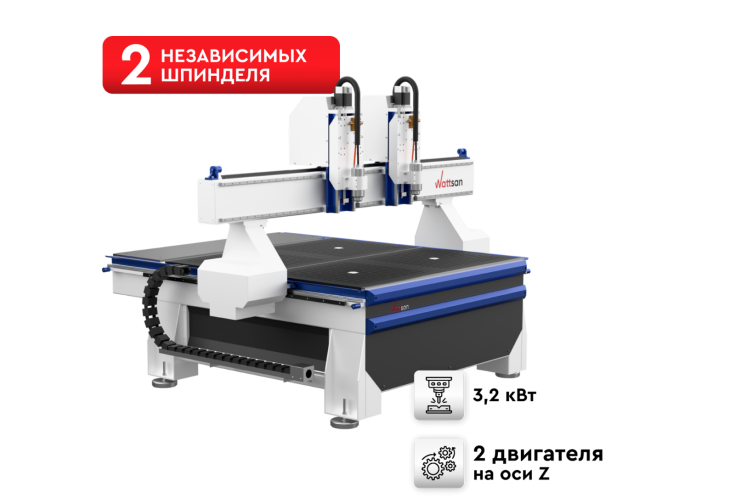

Раскрой листовой фанеры на фрезерных станках с ЧПУ сопровождается повышенными требованиями к чистоте кромок. Перекрестное направление слоев березового шпона и абразивные связующие смолы быстро затупляют режущий инструмент. Без точного подбора геометрии фрезы и настройки подачи на зуб материал расслаивается, образуя сколы и бахрому. Для решения этих задач в промышленном производстве используют компрессионные фрезы и оптимизированные режимы резания.
1. Строение фанеры: влияние клея ФК и ФСФ на инструмент
Структура березовой фанеры состоит из склеенных листов шпона с чередованием волокон под прямым углом. Карбамидоформальдегидный клей в мебельных плитах марки ФК мягок в обработке и сохраняет ресурс режущей кромки. Напротив, полимеризованная фенольная смола водостойкой фанеры ФСФ превращается в твердый стекловидный абразив, ускоряющий износ твердого сплава VHM в 2.5 раза. При раскрое ламинированных листов ФОФ защитная наружная пленка дополнительно увеличивает силу трения.
При движении инструмента вектор резания постоянно чередуется между продольным и поперечным направлением древесины. Поперечные волокна склонны к выкрашиванию и расщеплению. Продольные слои создают упругий отжим инструмента. Шпон березы имеет высокую плотность. В сердечнике она достигает 700 кг/м³. Это создает значительное сопротивление резанию.
Химическая природа клеевого шва определяет скорость деградации твердого сплава. Карбамидный состав марки ФК разрушается без образования твердых шлаков. Фенольная смола марки ФСФ под воздействием температуры свыше 200 °C спекается в твердый абразив. Режущая кромка испытывает циклические микроудары и быстро теряет первоначальную остроту.
На практике фрезеровка фанеры ФСФ требует снижения нормативного ресурса резца в производственных сметах. Если по марке ФК качественная фреза проходит до 1200 погонных метров, то на марке ФСФ ее стойкость снижается до 450–500 метров. Еще более сложные условия создает ламинированная фанера ФОФ. Плотное внешнее покрытие скользит и провоцирует быстрый нагрев инструмента при врезании.
| Марка фанеры | Клеевой состав | Плотность, кг/м³ | Абразивное воздействие | Относительный ресурс фрезы VHM |
|---|---|---|---|---|
| ФК (мебельная) | Карбамидный клей | 650–700 | Низкое | 100% (базовый ресурс) |
| ФСФ (повышенная влагостойкость) | Фенолформальдегидная смола | 680–750 | Высокое | 40% (падение ресурса в 2.5 раза) |
| ФОФ (ламинированная) | Фенольный клей + пленка | 720–780 | Экстремально высокое | 30–35% (требует алмазных резцов) |
| Бакелизированная (ФБС) | Бакелитовый лак | 1100–1200 | Критическое | 15–20% (только сплав или PCD) |
Для сохранения геометрии деталей мы рекомендуем разделять партии инструмента под разные марки плит. Обработка влагостойких плит изношенной фрезой мгновенно приводит к обугливанию связующей смолы. Трение возрастает лавинообразно.
2. Классификация инструмента: спиральные, компрессионные и PCD фрезы
Выбор фрезы для раскроя фанеры определяет качество кромок и отсутствие сколов облицовочного шпона. Однозаходные фрезы с восходящей спиралью Up-cut гарантируют свободный выброс стружки, но вырывают верхний шпон. Инструмент с нисходящей спиралью Down-cut предотвращает задиры пласти, но прессует опилки в паз и скалывает нижний край. Двухзаходная компрессионная фреза со встречными спиралями сжимает волокна внутрь заготовки, обеспечивая чистый раскрой с обеих сторон за один проход.
Обычный раскрой фанеры на чпу стандартными прямыми резцами всегда сопровождается сильной вибрацией. Спиральная геометрия монолитных твердосплавных фрез распределяет усилие резания непрерывно по всей рабочей длине. Спираль Up-cut поднимает стружку вверх, что отлично подходит для глубоких пазов и карманов. Но верхняя пласть заготовки при этом повреждается.
Спираль Down-cut создает направленное прижимающее усилие сверху вниз. Это защищает лицевой слой декоративного шпона от поднятия волокон. Однако при сквозном прорезании плиты нижний слой шпона отрывается вниз, оставляя бахрому. Опилки прессуются в зону реза. Возникает локальный перегрев.
Компрессионная фреза устраняет эту проблему за счет деления режущей кромки на два разнонаправленных винтовых участка. Нижняя часть зуба длиной от 3.5 до 5.5 мм имеет правую спираль Up-cut. Верхняя часть зуба выполнена с левой спиралью Down-cut. Обе спирали направляют усилие резания к центру плиты, сжимая волокна и гарантируя раскрой без сколов.
Компрессионная фреза работает корректно только при заглублении ниже точки перехода спиралей L_low. Если глубина первого прохода меньше длины нижнего зуба (обычно 3.5–5.0 мм), верхняя спираль Down-cut не входит в контакт с заготовкой, и верхний слой шпона получает грубые сколы.
Для скоростного чернового раскроя плотных плит ФСФ мы выбираем рашпильные фрезы «кукуруза» (Chipbreaker). Их мелкозубчатый профиль разбивает стружку в мелкую пудру, снижая нагрузку на подшипники шпинделя. При крупносерийном промышленном производстве максимальную экономическую отдачу демонстрирует алмазная PCD фреза. Поликристаллический алмаз выдерживает воздействие фенола на протяжении десятков тысяч метров.
| Тип инструмента | Направление спирали | Качество верха | Качество низа | Основное назначение |
|---|---|---|---|---|
| Спиральная Up-cut | Восходящая | Сколы и ворс | Идеально чисто | Глубокая выборка пазов, карманов |
| Спиральная Down-cut | Нисходящая | Идеально чисто | Сколы и бахрома | Тонкие листы (до 6 мм), гравировка |
| Компрессионная Up+Down | Встречные спирали | Идеально чисто | Идеально чисто | Сквозной раскрой за 1–2 прохода |
| Рашпильная «кукуруза» | Многозаходная с насечкой | Шероховатая кромка | Шероховатая кромка | Черновой скоростной раскрой ФСФ |
| Алмазная PCD фреза | Компрессионная PCD | Зеркальная кромка | Зеркальная кромка | Серийный Nesting плит ФСФ и ФОФ |
Подобрать оборудование под вашу задачу
3. Расчет режимов резания: chipload, подача и обороты
Стабильная фрезеровка фанеры опирается на точный расчет подачи на зуб chipload для поддержания оптимального теплового баланса. Рекомендуемая нагрузка fz для монолитных твердосплавных фрез диаметром 6–8 мм составляет 0.18–0.28 мм на зуб. При частоте вращения шпинделя 18 000 об/мин и двухзаходном инструменте минутная подача стола равна 6.5–9.0 м/мин. Занижение подачи приводит к перегреву смолы свыше 250 °C, появлению прижогов и мгновенному отпуску режущей кромки.
Кинематический расчет скорости перемещения инструмента выполняется по базовой формуле:
fz = Vf / (n * z)
Отсюда минутная скорость перемещения портала определяется выражением:
Vf = fz * n * z
В этой формуле Vf означает скорость подачи в мм/мин, n задает частоту вращения шпинделя в об/мин, z указывает число режущих зубьев фрезы, а fz определяет подачу на один зуб в мм.
Для качественной березовой фанеры двухзаходной компрессионной фрезой диаметром 6 мм мы выбираем значение fz = 0.22 мм/зуб. При частоте вращения шпинделя 18 000 об/мин расчетная минутная подача составляет:
Vf = 0.22 * 18000 * 2 = 7920 мм/мин (около 8.0 м/мин)
| Толщина фанеры, мм | Диаметр фрезы D, мм | Число зубьев z | Обороты n, об/мин | Подача Vf, мм/мин | Нагрузка fz, мм/зуб | Глубина за проход ap, мм |
|---|---|---|---|---|---|---|
| 4–6 | 3.175–4.0 | 1 (Down-cut) | 18 000–20 000 | 3 500–4 500 | 0.18–0.22 | 4–6 (в 1 проход) |
| 8–12 | 6.0 | 2 (Компрессия) | 18 000 | 6 500–8 000 | 0.18–0.24 | 8–12 (в 1 проход) |
| 15–18 | 6.0–8.0 | 2 (Компрессия) | 16 000–18 000 | 7 000–9 000 | 0.22–0.28 | 15–18 (в 1 проход) |
| 21–24 | 8.0–10.0 | 2 (Компрессия) | 16 000 | 6 000–8 000 | 0.20–0.25 | 11–12 (в 2 прохода) |
| 30–40 | 12.0 | 3 (PCD / VHM) | 15 000 | 8 000–10 000 | 0.22–0.26 | 15–20 (в 2 прохода) |
При раскрое листов толщиной 18 мм на жестком портальном станке мы рекомендуем выполнять рез за один проход на рабочей скорости 8 м/мин. Это гарантирует одновременную работу обеих спиралей компрессионной фрезы и исключает перегрев инструмента. Стружка отводится свободно.
4. Предотвращение сколов, ворса и технологического брака
Предотвращение брака при раскрое фанеры достигается комбинацией наклонного врезания, попутного фрезерования и разделения проходов. Вертикальный вход по оси Z продавливает шпон из-за нулевой скорости в центре торца фрезы. Использование наклонного врезания 3D Ramp под углом 5–10 градусов исключает сколы на входе. Попутное направление Climb milling срезает волокна от максимальной толщины к нулю, исключая поднятие ворса и задиры наружного шпона.
Прямой вертикальный заход инструмента всегда травмирует поверхностный шпон. Наклонное врезание 3D Ramp распределяет осевую нагрузку по плавной траектории. Инструмент плавно входит в материал под углом от 5 до 10 градусов с длиной разгона 40–80 мм. Это защищает торец фрезы от выкрашивания. Стойкость инструмента повышается.
Направление подачи относительно вращения шпинделя формирует чистоту боковой стенки. При попутном фрезеровании режущий клин врезается в материал сверху вниз относительно точки реза. Это прижимает волокна шпона к сердцевине плиты. Встречное фрезерование тянет наружные слои вверх, провоцируя отщепы и ворсистость.
Для сохранения целостности кромок при чистовом раскрое применяются следующие базовые правила:
- Программирование траектории врезания под углом 5–10 градусов (3D Ramp) вместо вертикального захода.
- Использование попутного направления фрезерования Climb для прижима крайних волокон к сердечнику.
- Применение компрессионной геометрии с заглублением первого прохода ниже точки перехода L_low.
- Разделение раскроя на черновой проход с радиальным припуском 0.6 мм и чистовую калибровку контура.
5. Технология Nesting: вакуумный стол, перемычки и аспирация
Технология скоростного нестинга объединяет плотную раскладку деталей на полноформатном листе с автоматизированным раскроем за одну установку. Коэффициент использования материала при нестинге достигает 90–95%. Удержание заготовок обеспечивает вакуумный стол через воздухопроницаемый жертвенный слой МДФ с рабочим разрежением от -0.80 бар. Для фиксации мелких деталей площадью менее 0.05 м² в управляющей программе настраиваются технологические перемычки Tabs высотой 0.8–1.2 мм.
Раскрой листовых материалов на обрабатывающих центрах с ЧПУ строится на принципе непрерывности процесса. Программные алгоритмы Nesting оптимизируют взаимное расположение криволинейных контуров на площади листа. Совмещение линий реза позволяет сократить холостые перемещения портала и снизить расход материала. Экономия сырья ощутима.
Надежная фиксация листа критически важна для геометрии готовых изделий. Жертвенный слой из МДФ толщиной 10–16 мм предварительно фрезеруется с двух сторон на глубину 0.2 мм для снятия лаковой корки. Вакуумная станция мощностью от 5.5 до 7.5 кВт надежно удерживает крупногабаритные панели даже при интенсивных боковых усилиях резания.
Для небольших элементов площадью менее 0.05 м² силы вакуумного прижима бывает недостаточно. В таких зонах управляющая программа создает перемычки Tabs. Мы настраиваем от 2 до 4 перемычек на деталь толщиной 0.8–1.2 мм и шириной 4 мм. После снятия листа со стола заготовки легко отделяются ручным инструментом. Кромка остается целой.
Скоростной раскрой фанеры сопровождается образованием большого объема пыли и стружки. Скорость воздушного потока в аспирационном патрубке должна составлять не менее 30–32 м/с при производительности циклона от 3500 м³/ч. Эффективная аспирация предотвращает повторное перетирание стружки в пазу и продлевает ресурс инструмента.
6. Диагностика неисправностей и чек-лист оператора ЧПУ
Оперативная диагностика дефектов обработки позволяет устранять брак до завершения производственного цикла. Сколы верхней пласти указывают на недостаточную глубину первого прохода компрессионной фрезы либо затупление нисходящей спирали. Темный нагар на торцах свидетельствует о заниженной минутной подаче и трении инструмента о смолу. Сдвиг заготовок на столе сигнализирует о падении вакуума или необходимости расстановки удерживающих перемычек.
В процессе промышленной эксплуатации оборудования возникают отклонения качества кромки. Систематический анализ дефектов помогает оператору мгновенно скорректировать параметры резания. Это сохраняет темп работы.
| Типовой дефект | Вероятная причина | Инженерное решение |
|---|---|---|
| Сколы шпона на верхней пласти | Глубина первого прохода меньше L_low; затупление спирали Down-cut | Увеличить глубину первого реза (ap ≥ L_low + 1 мм); заменить инструмент |
| Задиры и бахрома на нижнем слое | Недостаточный вылет фрезы в жертвенный слой; износ нижних зубьев Up-cut | Заглубить фрезу в жертвенник МДФ на 0.3–0.5 мм; проверить торец |
| Темный нагар и дым в зоне резания | Занижена минутная подача Vf; сильное трение смолы при малом chipload | Увеличить подачу до достижения fz ≥ 0.20 мм/зуб; очистить канавки |
| Смещение мелких деталей на столе | Падение вакуума из-за утечек; отсутствие удерживающих мостиков | Добавить перемычки Tabs (0.8x4 мм); отфрезеровать жертвенный слой |
| Волнистая поверхность торца | Радиальное биение цангового патрона ER; избыточный вылет фрезы | Проверить биение индикатором (норма ≤ 0.005 мм); сократить вылет |
Перед запуском управляющей программы оператор выполняет базовый регламент проверки оборудования:
- Очистить посадочный конус шпинделя и лепестки цанги ER от пыли и смолистых отложений.
- Проконтролировать вылет инструмента из патрона, оставив минимально необходимый технологический зазор.
- Убедиться в наличии траектории наклонного врезания 3D Ramp в управляющей программе.
- Проверить величину разрежения на вакуумном манометре (норма не менее -0.80 бар).
- Включить аспирационную установку и убедиться в свободном движении шлангов вытяжки.
Соблюдение режимов резания, применение компрессионного инструмента и грамотная организация раскроя Nesting обеспечивают стабильную производительность и высокое качество деталей из фанеры.
