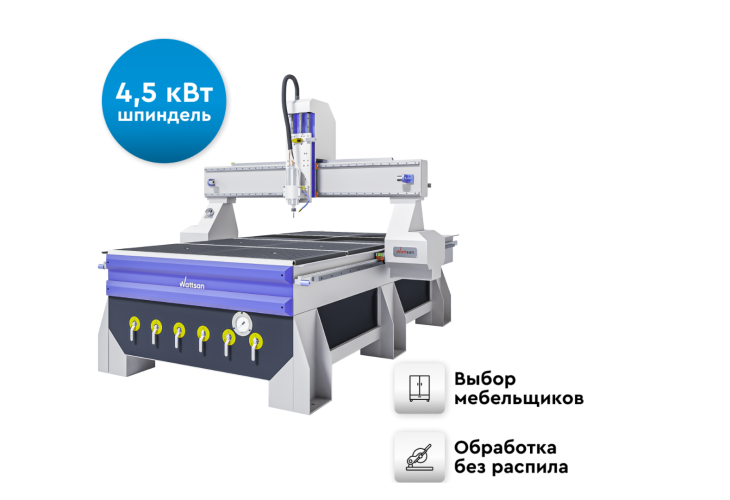

Механическая обработка конструкционных полимеров на станках с ЧПУ подчиняется строгим теплофизическим законам. Блочный капролон (ПА-6) и фторопласт-4 (PTFE) обладают низкой теплопроводностью и высоким тепловым расширением. При малейшем затуплении лезвия теплота трения моментально размягчает полимер. Материал налипает на режущую кромку. Это провоцирует упругий отжим стенок и брак размеров. На производстве мы выстраиваем режимы резания с упором на острую оснастку и быстрый вынос тепла вместе со стружкой.

Сравнительные физико-механические и термические свойства полимеров

Подбор кинематики фрезерования начинается с анализа механических характеристик полимера. Капролон ПА-6 и фторопласт-4 кардинально различаются по жесткости, ползучести и температурной стойкости. Ошибочный перенос режимов с полиамида на тефлон приводит к продавливанию заготовки в тисках. Геометрия пазов искажается. Инженер обязан учитывать предел текучести и релаксационные свойства каждого материала при проектировании технологии.

Конструкционный блочный капролон (полиамид ПА-6) имеет плотность 1150 кг/м³. Предел текучести при растяжении составляет 70–85 МПа. Высокий модуль упругости ($E = 2800\text{--}3500\text{ МПа}$) обеспечивает отличную формоустойчивость деталей. Однако полиамид гидрофилен. Водопоглощение стандартного ПА-6 достигает 6–7% по массе при длительном контакте с влажной средой. Насыщение влагой из окружающего воздуха увеличивает линейные размеры заготовок на 0.5–1.5%, одновременно снижая поверхностную твердость. Для прецизионных узлов трения мы берем маслонаполненный капролон с добавками смазок. Он имеет низкое влагопоглощение и стабильный коэффициент трения.

Фрезерные станки с ЧПУ

Весь раздел →

Фторопласт-4 (политетрафторэтилен, PTFE) представляет собой тяжелый полимер плотностью 2150–2200 кг/м³. Материал выдерживает длительный нагрев до +260 °C. При этом он обладает низким модулем упругости ($E = 400\text{--}700\text{ МПа}$). Главная технологическая сложность фторопласта заключается в склонности к хладотекучести под статической нагрузкой. Зажатая с чрезмерным усилием деталь непрерывно деформируется в губках тисков. Фторопластовая стружка не ломается. И она сходит непрерывной эластичной лентой, которая стремится намотаться на шпиндель фрезерного станка.

Коэффициент теплового расширения обоих пластиков в 5–10 раз выше, чем у конструкционной стали. У полиамида $\alpha_t$ составляет $(80\text{--}100) \cdot 10^{-6}\ \text{К}^{-1}$, а у фторопласта достигает $(120\text{--}150) \cdot 10^{-6}\ \text{К}^{-1}$. Локальный нагрев заготовки в зоне контакта всего на 15 °C вызывает дрейф размеров на десятки микрометров. Если измерить деталь горячей сразу после выхода фрезы, остывшая заготовка гарантированно уйдет в минус по наружным контурам.

Анизотропия внутренних напряжений блочных заготовок требует черновой обдирки. Литые стержни и толстые плиты остывают неравномерно при синтезе на химическом заводе. При снятии наружной корки технологические напряжения высвобождаются, изгибая деталь. Для устранения поводки мы закладываем технологическую выдержку заготовки перед чистовым проходом.

Разница в механике деформирования определяет поведение кромок при выходе инструмента. Капролон при затуплении фрезы образует плотный волокнистый заусенец. Фторопласт из-за высокой пластичности вытягивается тонкой пленкой вдоль линии реза. При встречном движении этот слой затягивается под резец. Оператор станка обязан контролировать состояние кромок заготовки после каждого чернового прохода.

Сравнительные характеристики конструкционных термопластов

Физико-механический параметрКапролон блочный (ПА-6)Капролон маслонаполненныйФторопласт-4 (PTFE)
Плотность $\rho$, кг/м³1140–11601130–11502150–2200
Предел текучести при растяжении $\sigma_T$, МПа70–8565–7520–30
Модуль упругости при растяжении $E$, МПа2800–35002400–2900400–700
Твердость по Шору D80–8475–8050–55
Коэффициент трения по стали (без смазки)0.25–0.350.12–0.180.04–0.08
Водопоглощение за 24 ч при 23 °C, %1.5–2.0 (насыщение до 7%)0.6–0.9 (насыщение до 3%)< 0.01 (негидрофилен)
Температура плавления / деструкции, °C215–225210–220327 (деструкция >360)
Коэффициент теплового расширения $\alpha_t$, $10^{-6}\ \text{К}^{-1}$80–10090–110120–150

Геометрия инструмента: цельнотвердосплавные фрезы VHM

Для качественного фрезерования упругих полимеров необходима острая геометрия режущего клина. Стандартные фрезы по металлу вызывают замятие и оплавление кромок. В работе мы применяем цельнотвердосплавные фрезы VHM из мелкозернистого карбида вольфрама. Мелкое зерно позволяет заточить лезвие до радиуса скругления $r_n \le 2\text{--}3\text{ мкм}$. Острый клин гарантирует чистый срез материала без наплывов.

Передний угол фрезы $\gamma$ выбирают в диапазоне от $+15^\circ$ до $+25^\circ$. Острая кромка легко врезается в пластик. Она снижает силы резания и убирает отжим тонких стенок. Задний угол $\alpha$ увеличивают до $14^\circ\text{--}18^\circ$. Это исключает трение задней грани инструмента об упруго восстанавливающееся дно паза. Выделение контактного тепла при этом падает в несколько раз.

Фрезерные станки с ЧПУ

Весь раздел →

Конструкция стружечной канавки определяет качество отвода стружки. Мы используем однозаходные и двухзаходные спиральные фрезы Up-cut с полировкой пазов Mirror Polish ($Ra \le 0.04\text{ мкм}$). Большой угол наклона спирали ($30^\circ\text{--}45^\circ$) вытягивает стружку вверх. Широкий стружечный карман исключает застревание полимерной ленты в пазу.

Запрещено использовать затупленный или переточенный твердосплавный инструмент с радиусом скругления кромки более 8 мкм. Тупая кромка мгновенно сминает полимер и разогревает зону реза. На капролоне появляется стойкий ворс, а во фторопласте возникают глубокие вырывы материала.

Радиальное биение инструмента в шпинделе не должно превышать 0.005–0.008 мм. Мы применяем высокоточные цанги стандарта ER-UP либо термозажимные патроны. Биение вызывает неравномерную нагрузку на зуб. Это ухудшает качество поверхности и создает волнистый микрорельеф на стенках деталей.

Инструмент без защитных PVD-покрытий работает по термопластам заметно лучше. Твердые покрытия имеют толщину 2–4 мкм. Но слой покрытия неизбежно скругляет острую кромку лезвия. Полированный твердый сплав без покрытий обеспечивает минимальное трение и предотвращает налипание расплава полиамида.

Для глубоких пазов мы выбираем фрезы с занижением хвостовика. Уменьшенный диаметр шейки исключает контакт тела инструмента со стенками детали. Это снижает боковое трение и предохраняет обработанную поверхность от следов прижога при фрезеровании глубоких карманов. А отполированная шейка не оставляет рисок при случайном касании заготовки.

Геометрические параметры фрез для обработки капролона и PTFE

Параметр геометрии инструментаФрезерование капролона (ПА-6)Фрезерование фторопласта (PTFE)Назначение параметра
Передний угол $\gamma$$+15^\circ \dots +20^\circ$$+20^\circ \dots +25^\circ$Облегчение сдвига стружки, снижение сил резания
Задний угол $\alpha$$+12^\circ \dots +16^\circ$$+16^\circ \dots +20^\circ$Предотвращение трения об упруго восстанавливающееся дно
Угол наклона спирали $\omega$$30^\circ \dots 45^\circ$ (Up-cut)$40^\circ \dots 45^\circ$ (Up-cut)Эвакуация длинной непрерывной стружки вверх
Количество зубьев $z$1–2 зуба1 зуб (максимальная канавка)Предотвращение забивания стружечных карманов
Радиус скругления лезвия $r_n$$\le 3\ \text{мкм}$$\le 2\ \text{мкм}$Чистый срез микроструктуры без замятия и ворса
Шероховатость канавки $Ra$$\le 0.04\ \text{мкм}$ (Mirror)$\le 0.02\ \text{мкм}$ (Mirror)Исключение адгезии и налипания полимерной ленты

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Расчет кинематических параметров резания без деформаций и наплывов

Кинематика резания полимеров строится на базовом правиле: стружка должна быть толстой, а подача — высокой. При малой подаче на зуб инструмент скользит по упругому материалу. Трение резко разогревает заготовку. Пластик мгновенно плавится. Для стабильной обработки мы настраиваем режимы резания с подачей не менее 0.10–0.25 мм на один зуб.

Фрезерные станки с ЧПУ

Весь раздел →

Скорость резания на наружном диаметре фрезы $v_c$ вычисляют по формуле:

$$v_c = \frac{\pi \cdot D \cdot n}{1000}$$

Здесь параметр $D$ задает диаметр фрезы в миллиметрах. Переменная $n$ обозначает частоту вращения шпинделя в об/мин. Для капролона скорость резания составляет $v_c = 250\dots 450\text{ м/мин}$. Для фторопласта поддерживают $v_c = 300\dots 550\text{ м/мин}$.

Минутную скорость подачи заготовки $V_f$ рассчитывают по формуле:

$$V_f = f_z \cdot z \cdot n$$

В этом уравнении аргумент $f_z$ означает подачу на зуб в миллиметрах. Значение $z$ указывает число зубьев инструмента, а параметр $n$ равен оборотам шпинделя. При работе однозаходной фрезой диаметром 6 мм на частоте $n = 18000\text{ об/мин}$ с подачей $f_z = 0.18\text{ мм/зуб}$ минутная подача равна:

Фрезерные станки с ЧПУ

Весь раздел →

$$V_f = 0.18 \cdot 1 \cdot 18000 = 3240\text{ мм/мин}$$

Фрезерование полимеров выполняют попутным способом (Climb Milling). При попутном движении зуб врезается в заготовку с максимальной толщиной стружки. На выходе толщина сходит в ноль. Это исключает задиры и формирует чистый срез. Встречное фрезерование недопустимо. При встречной схеме зуб скользит по материалу, вызывая моментальный наплыв термопласта.

Глубина резания за один проход $a_p$ для жесткого капролона составляет $(1.0\dots 1.5) \cdot D$. Для мягкого фторопласта глубину ограничивают величиной $a_p \le (0.5\dots 0.8) \cdot D$. А избыточная глубина на PTFE отжимает заготовку в сторону, вызывая конусность стенок паза.

Применение СОЖ при фрезеровании капролона требует внимания. Водные эмульсии вызывают насыщение полиамида влагой. Тонкие стенки деталей разбухают. Для охлаждения мы применяем обдув сухим холодным воздухом от трубки Ранка-Хилша либо минимальное микросмазывание растительными маслами.

Стабильный сход стружки предотвращает ее повторное измельчение в зоне реза. При нарезании закрытых карманов оператор включает непрерывную воздушную продувку под давлением 0.4–0.6 МПа. Струя воздуха мгновенно выбрасывает стружку наружу, защищая инструмент от заклинивания. Своевременный отвод отходов гарантирует сохранность обработанных стенок.

Рекомендуемые режимы фрезерования капролона и фторопласта

МатериалОперация / ИнструментДиаметр $D$, ммОбороты $n$, об/минСкорость $v_c$, м/минПодача $f_z$, мм/зубПодача $V_f$, мм/минГлубина $a_p$, мм
Капролон ПА-6Черновая выборка, 1Z Up-cut6.016000–18000300–3400.16–0.222500–40004.0–6.0
Капролон ПА-6Чистовой контур, 2Z Up-cut6.018000–22000340–4150.10–0.143600–61000.3–0.5
Капролон ПА-6Глубокий паз / раскрой, 1Z4.020000–24000250–3000.12–0.162400–38002.0–3.0
Фторопласт Ф-4Черновая выборка, 1Z Up-cut6.018000–22000340–4150.18–0.253200–55002.0–3.0
Фторопласт Ф-4Чистовой контур, 1Z Mirror6.020000–24000375–4500.12–0.162400–38000.2–0.4
Фторопласт Ф-4Тонкий раскрой, 1Z Down-cut3.17522000–26000220–2600.10–0.142200–36001.5–2.0

Базирование заготовок и компенсация упругой податливости

Малый модуль упругости полимеров делает закрепление заготовки ответственной задачей. Стальные рифленые губки тисков сминают пластик, оставляя глубокие вмятины. При зажиме фторопласта деталь непрерывно течет под точечной нагрузкой. Усилие зажима быстро падает прямо во время фрезерования. Мы проектируем оснастку с большой площадью контакта для распределения давления.

Для фиксации заготовок на фрезерный станок ставят гладкие накладные губки из сплава Д16Т или полиацеталя. Площадь контакта увеличивают в 2–3 раза. Момент затяжки винта тисков контролируют динамометрическим ключом в диапазоне $15\text{--}25\text{ Н}\cdot\text{м}$. Контроль затяжки исключает деформацию заготовки и предотвращает вылет детали при резании.

Фрезерные станки

Весь раздел →

Для раскроя плит капролона и фторопласта мы выбираем вакуумный стол. Атмосферное давление равномерно прижимает лист по всей плоскости. Лист не вспучивается. Мелкие детали крепят на двустороннюю тканевую ленту либо сохраняют в CAM-программе технологические перемычки толщиной 0.5–0.8 мм.

Основные технологические правила фиксации заготовок:

  • Равномерное распределение нагрузки: применение плоских алюминиевых накладок увеличенной площади для защиты кромок.
  • Динамометрический контроль зажима: фиксация деталей с постоянным усилием для исключения хладотекучести фторопласта.
  • Использование вакуумных плит: надежное базирование плитного материала без механических деформаций.
  • Отказ от рифленых стальных упоров: защита полиамида от точечных концентраторов напряжений.

Релаксация внутренних напряжений после раскрепления меняет форму детали. В процессе обдирки снимается поверхностный слой. Баланс напряжений нарушается. Тонкие стенки корпусов могут изогнуться на 0.3–0.8 мм. Чтобы сохранить точность позиционирования, мы разделяем обработку на черновые и чистовые переходы с паузой на стабилизацию.

При серийной обработке тонких колец из фторопласта мы применяем разрезные цанговые оправки. Оправка охватывает деталь по всей цилиндрической поверхности. Круговой обжим гарантирует соосность без овальности посадочных диаметров. И это обеспечивает надежное базирование при чистовом точении и расточке.

Обеспечение точности по квалитетам IT9–IT11 и диагностика дефектов

Получение точных квалитетов IT9–IT11 на деталях из полиамида и фторопласта требует строгого контроля температуры. Высокое тепловое расширение полимеров делает колебания температуры главной причиной брака. Технолог обязан рассчитывать изменение размеров детали при обработке и последующем остывании в цехе.

Фрезерные станки с ЧПУ

Весь раздел →

Температурное удлинение размера заготовки $\Delta L$ находят по формуле:

$$\Delta L = L \cdot \alpha_t \cdot \Delta T$$

В приведенной формуле параметр $L$ задает базовый размер элемента в миллиметрах. Величина $\alpha_t$ выражает коэффициент теплового расширения материала, а разность $\Delta T$ показывает нагрев детали. При обработке втулки из капролона длиной $L = 200\text{ мм}$ при нагреве на $\Delta T = 15\ ^\circ\text{C}$ изменение размера составит:

$$\Delta L = 200 \cdot (90 \cdot 10^{-6}) \cdot 15 = 0.27\text{ мм}$$

Погрешность 0.27 мм полностью перекрывает допуск квалитета IT10 для данного размера. Поэтому чистовое фрезерование выполняют только после полного остывания детали до $20\ ^\circ\text{C}$. Контрольные замеры калибрами и микрометрами проводят в лаборатории после выдержки в течение 4–6 часов.

Последовательность операций для получения стабильных размеров:

  1. Черновое формообразование: удаление основного массива заготовки с припуском $0.5\text{--}0.8\text{ мм}$ на сторону.
  2. Термостабилизация: свободная выдержка заготовки при $20\ ^\circ\text{C}$ в течение 6–12 часов для релаксации напряжений.
  3. Чистовое фрезерование: окончательный проход острой фрезой VHM со съемом припуска $0.2\text{--}0.3\text{ мм}$ на высокой подаче.
  4. Контроль размеров: измерение калибрами и нутромерами после стабилизации температуры и влажности.

Контроль формы стружки помогает оператору станка с ЧПУ быстро обнаружить сбои в режимах. В таблице систематизированы типовые дефекты фрезерования капролона и фторопласта, их причины и методы устранения.

Аттестацию готовых полимерных деталей проводят гладкими предельными калибрами и микрометрическими нутромерами с малым измерительным усилием. Пружинные индикаторы настраивают на минимальный нажим, чтобы исключить контактное продавливание эластичного фторопласта при контроле. И это гарантирует достоверность метрологической проверки деталей на соответствие чертежу.

Диагностика производственных дефектов при фрезеровании полимеров

Внешний признак бракаФизическая причина дефектаВлияние на детальМетод устранения
Оплавление кромки и налипание пластикаНедостаточная подача $f_z < 0.08\ \text{мм/зуб}$, затупление фрезыБрак размеров, нагар и потеря прочности полимераУвеличить минутную подачу $V_f$, сменить фрезу на острую VHM, включить воздушное охлаждение
Ворсистость и задиры на капролонеБольшой радиус скругления лезвия $r_n > 5\ \text{мкм}$, встречное фрезерованиеНеудовлетворительная шероховатость, потеря товарного видаПрименить фрезу с передним углом $\gamma = +20^\circ$, перейти на попутное фрезерование (Climb)
Утяжины и вмятины на фторопластеЧрезмерное точечное усилие зажима в тисках, хладотекучестьИскажение параллельности граней, брак посадочных местУстановить широкие алюминиевые губки, контролировать затяжку динамометрическим ключом
Конусность стенок глубоких пазовУпругий отжим фрезы или боковой отжим податливого полимераОтклонение от перпендикулярности, заклинивание сопряженийУменьшить глубину прохода $a_p$, применить фрезу большего диаметра, ввести чистовой проход
Уход размеров в минус после остыванияВыполнение чистового прохода на разогретой заготовкеБрак по квалитетам IT9–IT11, провал посадок под подшипникиВвести межоперационное остывание детали, снизить обороты шпинделя, учитывать формулу $\Delta L$
Намотка стружки на шпиндельНепрерывная сливная лента фторопласта при обработкеУгроза заклинивания инструмента, повреждение уплотненийПрименить однозаходную фрезу с канавкой Up-cut $45^\circ$, настроить стружколомные паузы в УП
