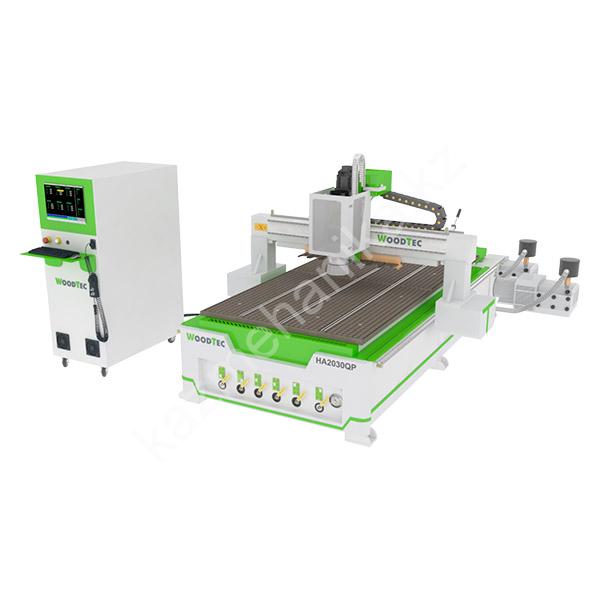

Автоматизация вспомогательных операций загрузки заготовок и выгрузки готовых деталей кардинально повышает коэффициент технической готовности современных фрезерных станков. Интеграция промышленных манипуляторов, коллаборативных коботов и многоместных паллетных накопителей переводит производство в круглосуточный автономный режим «безлюдной технологии» Lights-Out Manufacturing. В нашей практике комплексная автоматизация повышает загрузку станочного парка до девяноста процентов.
Архитектура гибких производственных модулей FMS и паллетных накопителей
Гибкие производственные системы FMS объединяют фрезерный обрабатывающий центр, автоматический двухпозиционный паллетный челнок Rotary Pallet Changer и многоярусный стеллажный накопитель заготовок. Загрузка и базирование деталей оператором выполняются на внешней станции наладки во время выполнения программы резания в рабочей зоне. Наш цеховой опыт показывает, что автоматическая смена паллет за пятнадцать секунд полностью ликвидирует простои шпинделя.
Паллетная станция с гидравлическим поворотным столом герметично изолирует зону обработки от внешней загрузочной платформы.
- Многоместные дисковые и линейные накопители на шесть, двенадцать или двадцать четыре паллеты.
- Автоматическая идентификация паллеты RFID-чипом с привязкой соответствующей программы ЧПУ.
- Встроенный пневматический контроль прилегания технологической паллеты к опорным конусам.
Центральный диспетчерский контроллер станка автоматически формирует очередь обработки паллет по приоритетам заказов.
Применение шестиосевых манипуляторов и коботов для загрузки
Для обслуживания станков без встроенных паллетообменников применяются шарнирные шестиосевые промышленные манипуляторы (KUKA, Fanuc, ABB) или компактные коллаборативные устройства (Universal Robots). Коботы оснащаются чувствительными сенсорами ограничения усилий силомоментного контроля, позволяя работать бок о бок с оператором без громоздких защитных ограждений. При этом механическая рука точно позиционирует заготовки в пневматические тиски станка.
Коллаборативный манипулятор быстро перепрограммируется методом ручного обучения и перемещается между станками цеха на мобильной платформе.
Сдвоенный пневматический захват позволяет манипулятору за одно движение выгрузить готовую деталь и сразу установить новую заготовку за семь секунд.
Подобрать оборудование под вашу задачу
Пневматические и электромеханические захваты Schunk с контролем усилия
Надежность манипуляций базируется на применении прецизионных параллельных или центрирующих захватов с сервоэлектрическим или пневматическим приводом. Быстросменные профильные пальцы захвата изготавливаются по форме заготовки методом 3D-печати или скоростного фрезерования из прочного полимера. В нашей практике встроенные датчики контроля хода и усилия зажима исключают деформацию тонкостенных корпусов при захвате.
Усилие удержания детали губками захвата манипулятора рассчитывается с учетом динамических перегрузок при разгоне подвижного звена:
\[F_{grip} \ge \frac{m \cdot (g + a_{dyn}) \cdot S_{saf}}{\mu \cdot n_{fingers}}\]
где параметр \(m\) выражает массу детали, \(a_{dyn}\) задает ускорение руки манипулятора, \(\mu\) указывает коэффициент трения, а \(S_{saf}\) задает коэффициент запаса надежности не менее двух.
| Тип захватного устройства | Принцип действия | Время цикла захвата | Максимальная грузоподъемность |
|---|---|---|---|
| Пневматический параллельный захват | Сжатый воздух 6 бар | 0.05 – 0.10 сек | До 50 кг |
| Сервоэлектрический прецизионный | Встроенный шаговый серводвигатель | 0.20 – 0.40 сек (с контролем силы) | До 25 кг (точность 0.01 мм) |
| Магнитный импульсный захват | Постоянные электронеодимовые магниты | 0.10 сек | До 150 кг (стальные плиты) |
Интеграция автоматизированных ячеек через Profinet и OPC UA
Синхронизация работы автоматизированной ячейки и фрезерного станка осуществляется по промышленным цифровым интерфейсам Profinet, Ethernet/IP или открытому протоколу OPC UA. Контроллер манипулятора обменивается со стойкой ЧПУ дискретными статусными сигналами: открытие автоматической двери станка, разжатие тисков, запуск программы резания и продувка базовых плоскостей. А сквозная интеграция с заводской MES-системой позволяет вести поштучный учет выработки.
Стандартизованный программный интерфейс EUROMAP / VDMA упрощает подключение манипулятора к станкам различных производителей.
| Интерфейсный сигнал | Направление передачи | Назначение сигнала |
|---|---|---|
| Cell Ready / Cycle Start | От ячейки к ЧПУ | Деталь зажата, дверь закрыта, разрешение на пуск программы |
| Machining Finished / Door Open | От ЧПУ к ячейке | Цикл фрезерования завершен, шпиндель остановлен, дверь открыта |
| Emergency Stop / Safety Interlock | Двунаправленный | Аварийная блокировка ячейки при нарушении зоны безопасности |
Технические критерии организации безопасных световых барьеров и сканеров
Организация автоматизированной ячейки требует строгого соблюдения нормативов промышленной безопасности по стандартам ISO 13849 и ISO 10218. Периметр зоны действия скоростного манипулятора защищается оптическими лазерными сканерами безопасности и световыми барьерами Safety Light Curtains. А мгновенное отключение приводов при пересечении светового луча человеком исключает производственный травматизм персонала.
Практический протокол ввода в эксплуатацию роботизированного комплекса включает:
- Монтаж и калибровка зон безопасности лазерных сканеров с настройкой полей предупреждения и аварийного останова.
- Юстировка траектории подвода заготовки в тиски с точностью позиционирования до 0.05 мм.
- Тестирование взаимных аппаратных блокировок сигналов безопасности между ячейкой и ЧПУ станка.
- Непрерывный суточный тестовый прогон ячейки в автоматическом режиме с имитацией аварийных ситуаций.
Соблюдение этого регламента гарантирует безопасную и высокоэффективную работу автоматизированного цеха.
