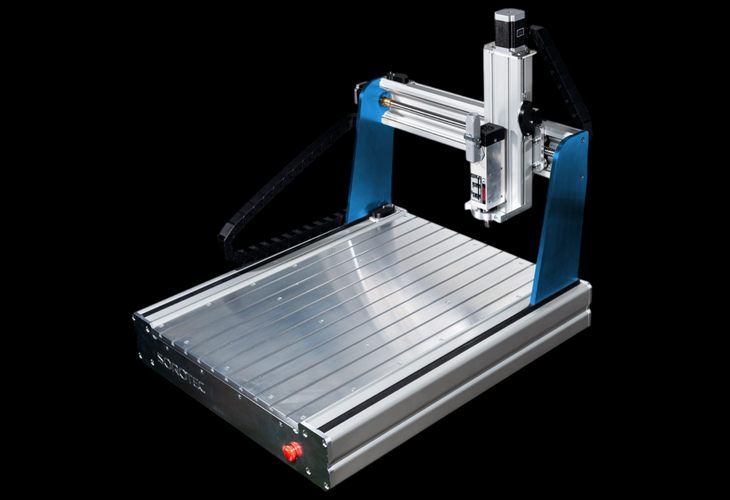

В цеховой практике фрезерной обработки технологи регулярно сталкиваются с выбором CAM-софта для быстрого запуска заказов. Ошибки здесь стоят дорого. Но программа Vectric VCarve Pro надежно заняла нишу между простыми 2D-редакторами и тяжелыми инженерными системами. В нашей работе мы применяем этот пакет для раскроя плит, гравировки вывесок, на мебельных фасадах и для объемной резьбы. Осваивая VCarve Pro, уроки на русском языке советуют начинать с базовых контуров. Правильный выбор стратегий исключает поломку инструмента, сокращает машинное время и сохраняет геометрию заготовок.
Векторная среда CAD и поддерживаемые форматы файлов
Инженерная подготовка изделия в VCarve Pro стартует с создания геометрического макета или импорта готовых векторных чертежей. Встроенный модуль 2D-черчения содержит инструменты построения геометрических примитивов, редактирования узловых точек и скругления углов. Чертежи строятся быстро. Мы часто используем встроенный трассировщик растровых изображений Trace Bitmap. Этот инструмент переводит контрастные картинки форматов BMP, JPG либо PNG в векторные полилинии с точным контролем порога яркости и сглаживания.
Для интеграции с внешними конструкторскими системами CAM-пакет поддерживает широкий набор форматов обмена данными:
- Векторные плоские файлы: DXF, DWG, EPS, AI, SVG, а также векторные документы PDF для точной передачи кривых Безье.
- Полигональные трехмерные модели: STL, OBJ либо SKP для послойной черновой и чистовой 3D-обработки рельефов.
- Растровые текстурные подложки: TIFF, PNG или JPEG для визуального совмещения декоративных слоев.
При импорте векторных контуров из сторонних САПР мы обязательно выполняем проверку на наличие разрывов и самопересечений. Инструмент Vector Validator оперативно находит наложенные друг на друга дуги и незамкнутые петли. Дефекты устраняются мгновенно. После автоматического объединения узлов векторы становятся пригодными для назначения траекторий резания без риска аварийной остановки станка.
Технология объемной V-гравировки и расчет глубины резания
Технология V-гравировка коническими фрезами V-Bit формирует четкие внутренние углы и объемные фаски, недоступные цилиндрическому инструменту. Алгоритм V-Carving непрерывно вычисляет траекторию вдоль осей X, Y, а также Z одновременно. В широких местах векторного рисунка фреза плавно опускается вглубь заготовки. А в узких зонах инструмент выталкивается вверх, сохраняя непрерывный контакт боковых режущих кромок с обеими границами контура.
Глубина погружения конической фрезы строго зависит от расстояния между границами вектора и угла при вершине инструмента. Угол задает геометрию. Технологический расчет выполняют по тригонометрической зависимости:
$$Z_{depth} = \frac{W}{2 \cdot \tan(\alpha / 2)}$$
В этой формуле $W$ обозначает текущую ширину между векторами в миллиметрах, а $\alpha$ соответствует углу при вершине конической фрезы (60°, 90° или 120°). Например, при ширине канавки 10 мм и угле фрезы 90° глубина врезания составит ровно 5 мм.
И при обработке широких надписей расчетная глубина может превысить толщину заготовки. В таком случае мы активируем режим плоского дна Flat Bottom с указанием предельной глубины Flat Depth. Программа автоматически генерирует комбинированную траекторию. Сначала концевая фреза Clearance Tool быстро выбирает основной объем материала на дне кармана. Затем конический гравер подчищает наклонные стенки и острые углы по контуру.
Подобрать оборудование под вашу задачу
Стратегии 2.5D и 3D обработки в VCarve Pro
В среде Vectric VCarve создание управляющих программ опирается на обширную библиотеку траекторий для механической обработки массива древесины, композитов, полимеров и цветных металлов. В серийном производстве фрезеровка мебельных фасадов VCarve позволяет сочетать контурные выборки с декоративной гравировкой в едином файле. Технолог гибко настраивает динамику врезания, направление фрезерования и шаг перекрытия. Настройка интуитивна.
На производстве мы последовательно настраиваем следующие основные траектории:
- Profile Toolpath. Профильная резка по внешнему контуру деталей или внутренним пазам. Для безопасного раскроя мы задаем наклонное врезание Ramp под углом 3–5° и расставляем 3D-мостики (Tabs) высотой 1.5–2 мм для надежного удержания заготовок.
- Pocket Toolpath. Послойная выборка карманов растровым проходом (Raster) или смещением от центра (Offset) с чистовым припуском на стенки.
- Inlay Toolpath. Автоматический расчет сопрягаемых элементов инкрустации папа-мама с компенсацией радиуса инструмента для идеальной посадки деревянных вставок.
- 3D Roughing и 3D Finishing. Черновая послойная выборка Z-Level концевой фрезой и чистовая строчная 3D-обработка рельефов. При этом чистовая 3D обработка рельефов в VCarve Pro выполняется сферическим гравером с малым шагом Stepover (8–10%).
- Fluting и Texture. Быстрое фрезерование каннелюр на мебельных пилястрах и нанесение волновых текстур на стеновые панели.
При чистовой 3D-обработке мелких рельефов мы выбираем конические сферические фрезы с радиусом кончика R0.25–R0.5 мм. Детализация впечатляет. Это исключает ручную доводку резных элементов и гарантирует чистоту поверхности без прижогов древесины.
Автоматический нестинг True Shape и раскрой листовых материалов
Выполняя раскрой и нестинг в VCarve, мы добиваемся существенной экономии полезной площади дорогостоящего плитного материала. Встроенный алгоритм True Shape Nesting в VCarve Pro автоматически ориентирует и плотно компонует детали сложной формы на листе. Отходы минимальны. Система учитывает реальные геометрические контуры объектов, вложенность вырезов и зазоры безопасности.
Эффективность раскроя оценивается коэффициентом использования материала по формуле:
$$K_{nesting} = \frac{\sum S_{parts}}{S_{sheet}} \cdot 100\%$$
Здесь $\sum S_{parts}$ представляет собой суммарную площадь всех вырезанных деталей, а $S_{sheet}$ определяет габаритную площадь исходного листа фанеры, МДФ или акрила. Внедрение автонестинга повышает этот показатель с 65–70% до 85–92%, сберегая до 15–30% сырья на серийных партиях. Выгода очевидна.
В диалоговом окне нестинга технолог задает диаметр фрезы Tool Clearance, отступ от края листа Border Gap (10–15 мм для фиксации заготовки) и дискретность поворота деталей Rotational Step (90°, 45° либо 1°). Но для плит с выраженной текстурой волокон мы фиксируем угол поворота. Это сохраняет единый рисунок на смежных дверцах шкафов.
База инструмента, режимы резания и расчет минутной подачи
Корректный расчет режимов резания определяет стойкость твердосплавного инструмента и исключает перегрузку шпинделя станка. Фрезы служат дольше. В базе инструмента VCarve Pro сохраняются геометрические параметры фрез, глубина за проход Pass Depth, боковой шаг Stepover, частота вращения и рабочие подачи. Все управляющие программы генерируются в строгом соответствии с требованиями стандартов ISO 6983, ГОСТ 20999-83, а также DIN 66025.
Расчет минутной скорости подачи инструмента $V_f$ (мм/мин) выполняется по формуле резания:
$$V_f = f_z \cdot z \cdot n$$
В данном соотношении $f_z$ задает подачу на один режущий зуб в миллиметрах, $z$ указывает число зубьев фрезы, а $n$ обозначает частоту вращения шпинделя в об/мин. И при обработке березовой фанеры двухзаходной фрезой диаметром 6 мм ($z=2$, $f_z=0.12$ мм/зуб) на 18 000 об/мин минутная подача составит $V_f = 0.12 \cdot 2 \cdot 18000 = 4320$ мм/мин.
Ниже в таблицах приведены рекомендованные параметры резания и сравнительные характеристики инструмента для типовых производственных задач.
| Материал заготовки | Тип инструмента | Диаметр фрезы, мм | Обороты шпинделя n, об/мин | Подача на зуб f_z, мм/зуб | Подача V_f, мм/мин | Глубина за проход, мм |
|---|---|---|---|---|---|---|
| Березовая фанера ФСФ | Спиральная компрессионная 2-заходная | 6.0 | 18 000 | 0.12 | 4320 | 6.0–8.0 |
| МДФ ламинированный | Алмазная PCD прямая 1+1 | 12.0 | 20 000 | 0.18 | 7200 | 16.0–18.0 |
| Массив дуба (3D-чистовая) | Коническая сферическая R0.5 | 6.0 / R0.5 | 21 000 | 0.06 | 2500 | Полный профиль |
| Акрил листовой (оргстекло) | Однозаходная полированная спираль | 4.0 | 16 000 | 0.08 | 1280 | 3.0–4.0 |
| Алюминий Д16Т / АМг6 | Однозаходная твердосплавная по Al | 4.0 | 15 000 | 0.04 | 600 | 1.0–1.5 |
| Тип траектории VCarve | Рекомендуемый инструмент | Характерные параметры стратегии | Типовое назначение |
|---|---|---|---|
| V-Carving (гравировка) | Коническая V-Bit 60°/90°/120° | Динамический Z, Flat Depth при необходимости | Вывески, гербы, объемные надписи, мебельные филенки |
| 2D Profile (контур) | Компрессионная или прямая концевая | Ramp 3°, удержание перемычками 3D Tabs | Сквозной раскрой плитных заготовок, мебельные детали |
| 2D Pocket (карман) | Цилиндрическая концевая фреза | Шаг Stepover 40–50%, чистовой припуск 0.2 мм | Посадочные пазы, выборка четверти, углубления под фурнитуру |
| 3D Finishing (рельеф) | Сферическая Ball Nose или конус-сфера | Шаг Stepover 8–10%, растровый ход вдоль волокон | Иконы, барельефы, накладной декор, мастер-модели |
Конфигурация постпроцессоров и экспорт управляющих программ
Завершающим шагом подготовки УП в VCarve Pro выступает выбор и адаптация постпроцессора под конкретную систему управления станком. Постпроцессор переводит рассчитанные координаты в стандартизированный G-код с учетом синтаксиса стойки. Универсальные постпроцессоры для VCarve Mach3 GRBL поддерживают вывод дуг и циклы сверления. Ошибочный выбор транслятора чреват сбоем дуговой интерполяции G02/G03 или некорректной отработкой высоты безопасности.
В заводской библиотеке VCarve Pro содержатся сотни преднастроенных постпроцессоров для распространенных стоек:
- Mach3 / Mach4: форматы Mach2/3 Arcs (mm) (*.txt) с поддержкой дуговой интерполяции и циклов сверления.
- GRBL / Candle: легковесный синтаксис Grbl (mm) (*.gcode) для настольных фрезеров и хоббийных станков.
- NC Studio v5 / v8: формат NcStudio (mm) (*.nc) без служебных команд M06 при ручной смене инструмента.
- Syntec и Fanuc: промышленные конфигурации с поддержкой автоматической смены инструмента (ATC) и корректоров G43.
- DSP-пульты RichAuto A11/A18: форматы (*.mmg) либо (*.nc) с обязательным выводом команд включения шпинделя M03.
При наличии автосменщика инструмента мы объединяем разнородные траектории в единый файл УП. Программа автоматически проверяет номера позиций в магазине и прописывает команды M06 T... с координатами предварительного позиционирования. А если станок оснащен ручным зажимом цанги, VCarve экспортирует траектории отдельными файлами с индивидуальной привязкой нуля по оси Z для каждой фрезы.
