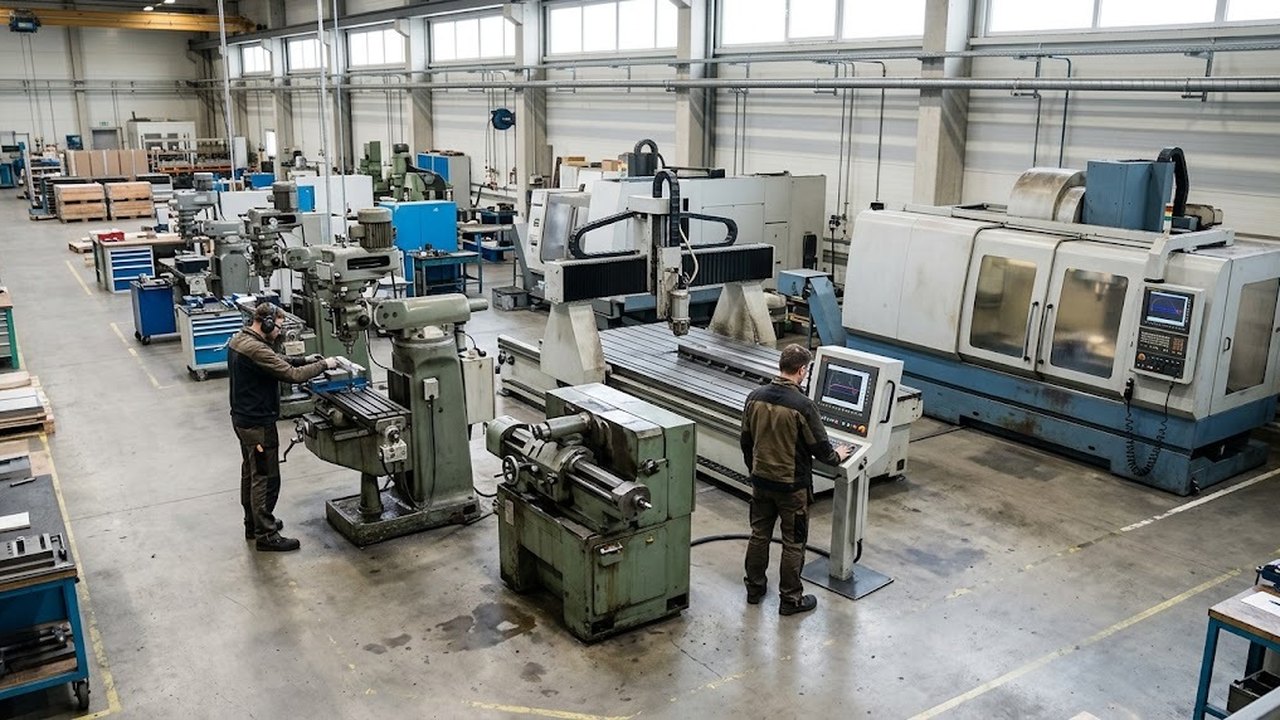

Виды фрезерных станков и их назначение: какой тип выбрать

Виды фрезерных станков различают по трем признакам: как стоит шпиндель, под какую операцию собрана машина и чем она управляется. Внутри каждого признака свои классы, от настольного сверлильно-фрезерного до портального обрабатывающего центра. Дальше идет карта этих классов и правило, которое ведет от чертежа детали к нужному типу оборудования.

Какой вид фрезерных станков нужен под вашу деталь

Отталкиваться нужно от детали, а не от списка в прайсе. Начните с трех вопросов о самой детали. Как к ней подходит режущий инструмент? Сколько она весит? В скольких экземплярах вы ее делаете? Ответы отсекают больше половины каталога еще до чтения паспортов, потому что каждый вид машины отвечает на свой набор этих ответов.

1. С какой стороны инструмент подходит к обрабатываемой детали. Сверху в карман и по плоскости, значит вертикальная компоновка. Сбоку и по торцу, с массивным съемом металла, горизонтальная.
2. Сколько весит заготовка и каковы ее габариты. Масса упирается в рабочий стол и в способ его крепления, габарит — в ходы по осям.
3. Сколько одинаковых деталей вы делаете за месяц. Одна-две штуки делают руками. Партия требует программы, оснастки под повтор и человека, который эту программу напишет.

У всех фрезерных машин процесс обработки устроен одинаково. Главное движение задает вращение инструмента в шпинделе, подачу дает перемещение детали на столе или самого шпинделя. Различаются классы тем, вдоль каких осей это перемещение возможно и что при этом двигается. Три оси закрывают плоскости, уступы, пазы. Четвертая и пятая появляются там, где деталь нужно подставлять к инструменту под углом.

Про паспортные параметры, от размера стола до конуса шпинделя и мощности, написано в отдельной статье блога «Как выбрать фрезерный станок по металлу». Здесь речь о классах и о том, какие виды операций на фрезерных станках каждый из них закрывает.

Классификация по шпинделю: вертикальные и горизонтальные фрезерные станки

От положения шпинделя зависит, какие поверхности вы достанете за один установ. Это первый и самый грубый фильтр. У одних машин инструмент приходит к детали сверху, у других сбоку, и деталь под них готовят по-разному. Ниже шесть основных типов фрезерных станков по компоновке, каждый со своим сценарием.

• Вертикально-фрезерные станки. Головка стоит вертикально, фреза идет сверху. Плоскости, карманы, уступы, пазы, отверстия по координатам. Оператор видит зону обработки и меряет деталь прямо на рабочем столе. Класс закрывает большую часть операций по корпусным деталям: Вертикально-фрезерные станки.
• Горизонтально-фрезерные. Шпиндель лежит горизонтально, фрезы садятся на оправку. Компоновка под объемный съем металла дисковыми и цилиндрическими фрезами и под наборы фрез, которые за один проход дают сразу несколько поверхностей: Горизонтально-фрезерные станки.
• Универсально-фрезерные. Горизонтальный шпиндель плюс поворотный стол. Поворот дает винтовые канавки и спирали: сверла, зенкеры, шнеки, а с делительной головкой еще и косозубые колеса.
• Широкоуниверсальные. Две шпиндельные головки, горизонтальная и накладная поворотная. Деталь обходят с нескольких сторон без переустановки, поэтому компоновку любят инструментальные участки: Широкоуниверсальные фрезерные станки.
• Продольно-фрезерные станки. Длинный стол и несколько шпинделей над ним. Балки, рамы, направляющие, станины: все, что заметно длиннее, чем шире.
• Портальные. Режущий инструмент несет мост над столом, а не боковая стойка. Крупные плиты, листы, сварные конструкции: Портальные фрезерные станки.

Универсальные фрезерные станки в этом ряду не значат «лучшие». Они берут больше операций ценой меньшей жесткости на каждой из них.

Консольные и бесконсольные: масса детали и точность

Жестче всего вес детали ограничивает не площадь стола, а компоновка станины. У консольных машин стол висит на консоли и поднимается по вертикали вместе с деталью: чем она тяжелее и чем дальше от станины, тем сильнее отжим и хуже точность обработки. У бесконсольных стол лежит на станине и ходит только в горизонтальной плоскости, а вертикальное перемещение отдано стойке.

В паспорте эта разница стоит строкой «наибольшая масса обрабатываемой заготовки». Эту строку пропускают чаще всего, а она отсекает половину вариантов сразу. Различие зашито и в обозначение модели. По системе обозначений ЭНИМС первая цифра означает группу, вторая тип внутри группы.

Группа 6, фрезерная. Тип по второй цифре: 1 вертикально-фрезерные консольные, 2 фрезерные непрерывного действия, 4 копировальные и гравировальные, 5 вертикальные бесконсольные, 6 продольные, 7 широкоуниверсальные, 8 горизонтально-консольные, 9 разные фрезерные станки.

И вывод отсюда простой. Вторая цифра в обозначении говорит о компоновке и о наличии консоли раньше, чем вы откроете руководство по эксплуатации.

Что еще читается в обозначении модели

Вторая цифра не единственный знак, который расшифровывается до паспорта. Обозначение построено позиционно, и каждая позиция отвечает за свой параметр. Это группа, поколение конструкции, компоновка, размер стола и исполнение.

Пользы от этого больше, чем кажется. Две позиции каталога с почти одинаковыми обозначениями различаются одним знаком, и знак говорит, чем именно. Разная третья цифра означает другой стол при той же компоновке, разная буква в хвосте — другой класс точности или программное управление.

Станки под узкую задачу: одна операция или один материал

Узкоспециальные виды оборудования делают свое дело быстрее и аккуратнее универсальных, но простаивают, когда таких деталей мало. Зубофрезерные нарезают зубчатые колеса и звездочки методом обкатки червячной фрезой; заменить их универсальной машиной с делительной головкой получается только на единичных деталях: Зубофрезерные станки. Шпоночно-фрезерные ведут паз на валу маятниковой подачей и держат ширину по всей длине. Резьбофрезерные нарезают резьбу гребенчатой фрезой вместо метчика: инструмент не ломается в глухом отверстии и берет крупный шаг на твердом материале.

Гравировально-фрезерные работают высокими оборотами при малой глубине резания: клише, шильды, мелкий рельеф, пластик и дерево. Сталь им не по зубам. Сверлильно-фрезерные закрывают сверление и легкое фрезерование в одной раме и стоят в ремонтных мастерских. Токарно-фрезерные сначала снимают тело вращения, а затем фрезеруют на нем лыски и пазы, не переставляя деталь. Копировальные ведут щуп по шаблону или мастер-модели, а фреза повторяет его путь на заготовке. Там, где образец есть, а трехмерной модели нет, это короче оцифровки и написания программы. Карусельно-фрезерные обрабатывают непрерывно. Стол-карусель вращается под шпинделем, заготовки ставят и снимают на ходу, машина не стоит между деталями.

Слово «фрезерный» в названии класса при этом не означает принадлежности к фрезерной группе. Зубофрезерные и резьбофрезерные станки отнесены к пятой группе, зубо- и резьбообрабатывающей, а шестая группа это собственно фрезерные. В прайсах и каталогах они соседствуют, потому что покупатель ищет их по знакомому слову, но наладка и оснастка у них от зуборезного оборудования.

Каждый из этих типов отвечает на конкретную деталь, а не на отрасль. Набор фрезерных операций у них узкий, и это осознанный размен. Скорость на одной операции против простоя на всех остальных.

Типы фрезерных станков по дереву: своя логика выбора

Дерево выбирают не по тем строкам паспорта, что металл. Металлу нужны крутящий момент и жесткость станины, дереву — обороты и скорость подачи: волокно рвется на медленной подаче и горит под тупой фрезой. Отсюда другая механика узлов. Высокооборотный шпиндель вместо силового низкооборотного, вакуумный стол вместо тисков, аспирация в обязательной комплектации, а не в опции.

Внутри ветки деление идет по материалу, а не по компоновке. Виды материалов различаются плотностью и связующим. Массив режется вдоль волокна, фанера послойно, МДФ спрессован на клею и тупит инструмент быстрее. Массив и фанеру кладут на портальную машину с программным управлением, где лист помещается на стол целиком. Кромка, фигурный профиль и шипы остаются за стационарным станком с нижним расположением шпинделя и упором: Фрезерные станки по дереву. Плита МДФ под покраску требует чистовой обработки и жесткого прижима, иначе кромка ворсится.

Ошибка при переходе с металла на дерево повторяется в обе стороны. Металлорежущую машину оснащают деревянной фрезой и получают подгар на кромке: оборотов не хватает, а подача выставлена по стальным режимам. Обратный случай хуже. Деревообрабатывающий шпиндель на стали садится за смену.

Чем фрезерная обработка с ЧПУ отличается от ручной

Смена типа управления не расширяет перечень операций. Она меняет стоимость времени и то, от чего зависит результат. На ручной машине координаты набирают по лимбам, и точность детали равна квалификации фрезеровщика. Устройство цифровой индикации выводит фактические координаты на экран: ошибка отсчета и накопленный люфт уходят, но перемещение по-прежнему задают руками. Это честная промежуточная ступень для мелкосерийного производства: Универсально-фрезерные с УЦИ.

Станки с числовым программным управлением выполняют программу, поэтому дают повторяемость по всей партии и берут контуры, которые вручную не пройти. Обрабатывающий центр добавляет к системе ЧПУ магазин инструмента с автоматической сменой: несколько операций идут за один установ, а оператор освобождается на время цикла. Разделы каталога: Фрезерные станки с ЧПУ.

За результат отвечает не наличие ЧПУ, а класс машины. ГОСТ 8-82 устанавливает пять классов по возрастанию: Н, П, В, А и С, с шагом допусков по геометрическому ряду со знаменателем 1,6. Буква стоит в паспорте. Модель класса Н с ЧПУ не станет точнее ручной модели класса В, а качество обработки поверхности определяют жесткость и биение шпинделя.

Фрезерование с ЧПУ стоит денег еще до первой детали. Мы считали по своему каталогу на 02.09.2026, а не по рынку. Медиана сверлильно-фрезерных вышла 1 255 485 ₸, медиана фрезерных станков с ЧПУ 11 354 130 ₸. Почти десятикратный разрыв объясняется жесткостью, рабочей зоной, стойкой управления.

Фрезерный станок с ЧПУ: что меняет управление внутри каждого класса

Программное управление ставится на любую компоновку, но выигрыш дает разный, и знать это стоит до того, как вы отфильтруете каталог по одной галочке. У вертикальной компоновки числовое управление вместе с магазином инструмента превращает машину в обрабатывающий центр, и корпусная деталь выходит за один установ. У горизонтальной прибавка идет от стола-спутника: пока идет обработка одной детали, вторую снимают и ставят на соседней позиции.

Портальной компоновке управление нужно по самой сути задачи, потому что мост над трехметровой плитой вручную по контуру не проведешь. У гравировальных машин ручной вариант почти исчез, потому что шрифт и рельеф задаются файлом. Обратный полюс — сверлильно-фрезерные и настольные модели: там ЧПУ добавляет цену, но не добавляет задач, и отверстие по разметке быстрее сделать руками, чем описать программой.

Ручной фрезер, настольный или стационарный станок: что решает масса

Чем тяжелее машина, тем она жестче, а жесткость задает допустимое сечение стружки. Настольный станок берет ту же операцию меньшими проходами, поэтому время на деталь растет кратно. Для ремонта, единичных деталей и обучения такого запаса хватает, для сменного задания на десятки штук уже нет. Разрыв по деньгам здесь меньше, чем разрыв по производительности.

Стационарная машина требует подготовки места. Нужны выверенное основание, трехфазное питание, техника для разгрузки и установки. Эти расходы считают до покупки, потому что перенос внутри цеха обходится дороже, чем правильная установка сразу. Оснастку закладывают тем же счетом: по нашему каталогу медиана фрезерных тисков сейчас 466 545 ₸, поворотного стола 376 299 ₸.

Где проходит граница между ручным фрезером и станком

Граница проходит по тому, что закреплено. У ручного фрезера закреплена деталь, а инструмент водит рука вдоль упора или по шаблону. У станка наоборот. Инструмент закреплен неподвижно относительно станины, а заготовку ведет стол по координатам. Отсюда следует все остальное, включая достижимый допуск.

Ручной фрезер закрывает кромку, паз и профиль на дереве и пластике; глубину держит упор, повторяемость дает шаблон. Обработка идет по месту, к детали, которую на стол не поставишь. Станок нужен там, где размер выдерживается по лимбу или по программе: металл в любом виде, допуск в сотых долях миллиметра, серия одинаковых деталей. Промежуточный вариант — фрезерный стол, куда ручную машину ставят шпинделем вверх. Повторяемость на дереве он дает, жесткости станины нет, сталь не берет.

Таблица подбора: какая деталь и какой класс станка

Ниже предыдущие разделы сведены в таблицу. Слева типовая задача и деталь, справа класс оборудования, который закрывает ее без переусложнения, и причина такого выбора. Читать ее стоит от левой колонки к правой, а не наоборот. Сначала деталь, потом машина. Строка, совпавшая с вашей задачей, задает ветку каталога для дальнейшего разбора.

Признаки того, что вы смотрите не тот тип станка

Замечают ошибку в выборе класса не на просмотре каталога, а через полгода, когда набирается статистика по времени цикла, по проценту брака и по числу операций, которые приходится отдавать на сторону. Заметить ее заранее можно, если сверить деталь с паспортом по нескольким пунктам. Ниже шесть сигналов, каждый из которых означает, что открытая карточка относится к другому классу оборудования.

• Наибольшая масса заготовки в паспорте меньше веса вашей детали. Консольная компоновка отпадает целиком, ходы и мощность смотреть уже незачем.
• Вы сверяете ход по оси Z, а деталь упирается в вылет по Y. Габарит и рабочая зона совпадают не по одной цифре, а по трем сразу.
• Партия равна одной детали в месяц, а в корзине модель с ЧПУ. Программу на разовую деталь пишут дольше, чем делают эту деталь вручную.
• Обрабатывается сталь, а рассматривается гравировальная машина. Высокие обороты при низком моменте не дают снимать металл нужным сечением.
• Цена позиции вдвое ниже соседних в том же классе. За этим стоит меньшая рабочая зона, более низкий класс точности или комплектация без оснастки.
• Оборудование выбрано под отрасль, а не под деталь. Формулировка «нам нужна машина для машиностроения» не сужает выбор ни на один пункт.

Частые вопросы о фрезеровании и выборе станка

Какие существуют виды фрезерования? По направлению подачи относительно вращения фрезы фрезерование делят на встречное и попутное: в первом случае толщина стружки растет от нуля, во втором падает до нуля. По схеме контакта различают периферийное, когда работает боковая часть фрезы, и торцевое, когда работает ее торец. Попутное дает лучшую поверхность, но требует машины без люфта в винтовой паре. Изношенный станок его не тянет.

Какие бывают виды фрез для станков с ЧПУ? Основные типы: концевые для карманов и контуров, торцевые для плоскостей, дисковые для пазов и отрезки, фасонные под заданный профиль, шаровые для объемного рельефа, гравировальные для мелкого рельефа. Режущая часть делается из быстрорежущей стали или твердого сплава, с износостойким покрытием или без него.

Какой самый лучший фрезерный станок? А лучшего среди видов фрезерных станков нет, и это не отговорка. Классы решают разные задачи. Портальный проиграет вертикальному на мелкой корпусной детали, а вертикальный не примет плиту в три метра. Лучшей оказывается та модель, у которой рабочая зона, жесткость, тип управления совпали с вашей деталью и вашей партией.

Какие есть виды станков помимо фрезерных? Металлорежущее оборудование делят на девять групп по виду обработки: токарные, сверлильные и расточные, шлифовальные, комбинированные, зубо- и резьбообрабатывающие, фрезерные, строгальные и долбежные, разрезные, разные. Фрезерные занимают шестую группу, и первая цифра в обозначении модели это как раз ее номер.

Где применяют фрезерные станки? Машиностроение и ремонт техники, инструментальное производство, изготовление штампов и пресс-форм, мебельное и деревообрабатывающее производство, наружная реклама и гравировка, стоматологические лаборатории. Задачи в этих отраслях разные, поэтому различные виды оснастки и классы оборудования там почти не пересекаются.

Пришлите чертеж или габариты детали с материалом и размером партии: мы подберем тип машины под задачу и посчитаем поставку по Казахстану. ФрезерТех отгружает оборудование из Шымкента транспортными компаниями во все регионы страны.
