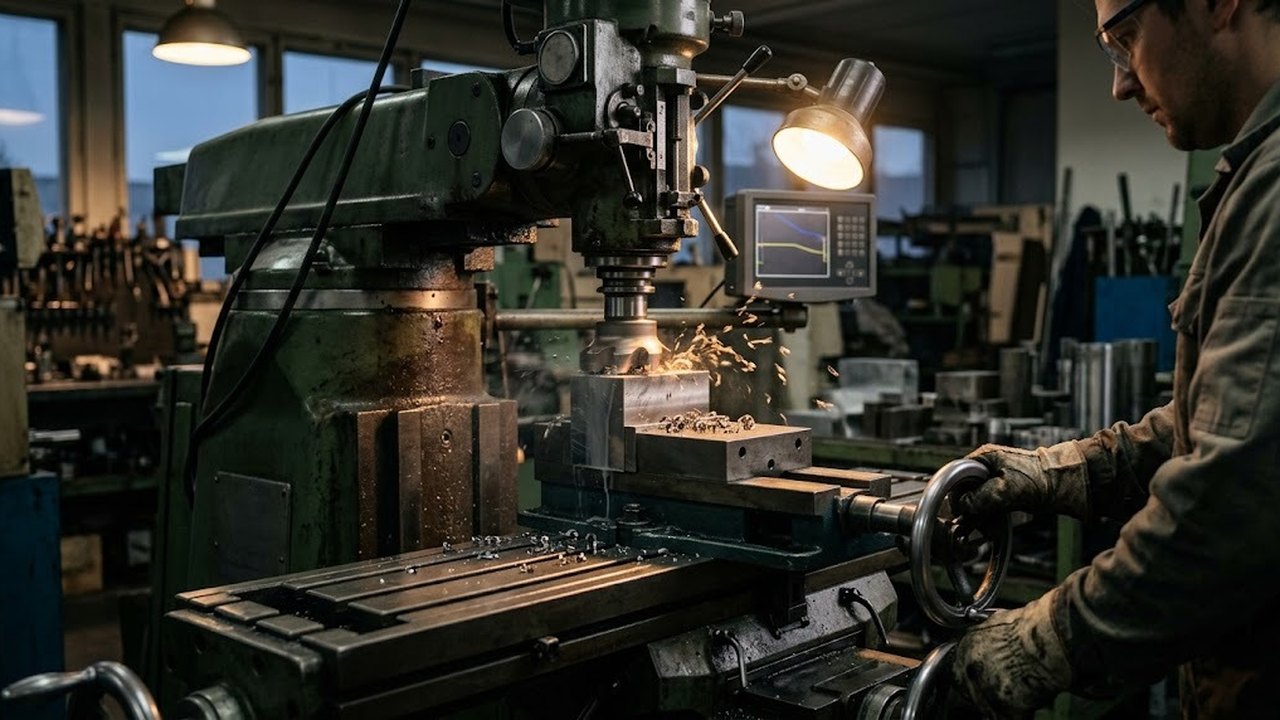

Вертикально-фрезерный станок: какой выбрать под свою деталь

Вертикально-фрезерный станок — это машина с вертикальной осью вращения инструмента, где фреза заходит в заготовку сверху, перпендикулярно рабочему столу. Самая массовая компоновка в цехах Казахстана. Вопрос у покупателя обычно не «что это такое», а «какой из них брать». Ответ решают пять чисел в паспорте и один конструктивный выбор, консоль или тумба.

Что делает вертикально-фрезерный станок

На вертикально-фрезерном станке обрабатывают уступы, пазы, замкнутые контуры, ведут сверление и растачивание отверстий, нарезание резьбы метчиком и обработку фасонных поверхностей. Концевой, торцовый, дисковый, шпоночный режущий инструмент садится в шпиндель напрямую или через оправку. Фрезерование и сверление идут с одной установки: деталь зажали раз и не переставляли, поэтому взаимное положение отверстия и базовой грани держится в допуске.

Вертикаль удобна человеку. Оператор видит зону резания и кромку фрезы, стружка сходит вниз и не копится на детали. И это не мелочь: на ремонте обзор экономит больше времени, чем лишний киловатт мощности привода.

Пределы у компоновки жесткие. Обработка «в упор» у высокой стенки упирается в габарит бабки. Тяжелое черновое снятие набором дисковых фрез — работа для горизонтальной схемы. А глубина за проход ограничена ходом гильзы.

Модификации: по металлу, по дереву, с ЧПУ

Вертикально-фрезерные станки по металлу строят на чугунной станине с массивным столом, модели по дереву легче и быстроходнее. Машина под обработку черных и цветных металлов обязана держать оба края диапазона оборотов. Второй признак деления — управление, от ручных подач до программной стойки.

Порядок наладки под типовую ремонтную работу

Типовая деталь ремонтного цеха выглядит так: корпус с привалочной плоскостью, шпоночный паз и четыре отверстия под крепеж. Всю деталь закрывают три инструмента и одна установка, а порядок наладки не меняется годами.

1. Выверить тиски по столу: индикатор в шпиндель, ножка на неподвижную губку, проход вдоль хода X до нуля разности.
2. Зажать заготовку, коснуться базовой грани и обнулить лимбы или табло по всем трем осям.
3. Снять черновой слой торцовой фрезой, оставив припуск под чистовой проход.
4. Промерить фактический размер и ввести поправку по Z, не трогая нули по X и Y.
5. Пройти плоскость начисто: обороты выше, подача меньше.
6. Сменить инструмент на концевую фрезу и выбрать паз за два-три прохода.
7. Отработать сверление и зенкование, пока деталь не снята со стола.

Ошибка в первом пункте самая дорогая. Криво выверенные тиски уводят все последующие переходы, а вылезет это на контроле готовой партии.

Сколько стоит вертикально-фрезерный станок в Казахстане

Разброс внутри класса огромный. В разделе Вертикально-фрезерные станки нашего каталога цена известна у 14 позиций и укладывается в вилку от 556 230 до 44 328 000 ₸ при медиане 10 366 000 ₸. Это наш каталог на 02.09.2026, а не средние по рынку: у другого поставщика набор моделей будет свой.

Разрыв объясняется не наценкой. Внизу вилки настольные машины с ручными подачами, вверху — тяжелые модели с ЧПУ и магазином инструмента.

Станок без оснастки деталей не делает. Тиски в разделе Тиски для фрезерных станков идут от 144 450 до 996 090 ₸ при медиане 466 545 ₸, поворотные столы — от 180 004 до 472 000 ₸. Прибавьте фрезы, оправки, патроны, СОЖ. Как складывается цена фрезерного оборудования, разобрано в статье блога «Сколько стоит фрезерный станок».

Консольно-фрезерные станки и бесконсольные: в чем разница

В консольном исполнении стол висит на консоли, которая ездит по вертикальным направляющим станины. Подача по Z поднимает весь узел разом — консоль, салазки, стол вместе с деталью. В бесконсольном все иначе. Стол лежит на неподвижной тумбе и ходит по горизонтали, а вертикальное перемещение отдано бабке или ползуну.

Отсюда разница под нагрузкой. Консоль работает плечом: чем тяжелее деталь и чем выше поднят стол, тем сильнее отжим и падает качество обработки. Бесконсольная конструкция держит массу на тумбе. Тяжелая заготовка точность не съедает.

Размерный ряд консольных машин задан ГОСТ 165-81 «Станки фрезерные консольные. Основные размеры»: он охватывает и вертикальное, и поворотное исполнение, и модели с программным управлением. Готовые варианты собраны в разделе Консольно-фрезерные станки.

Дисквалификатор работает раньше всех доводов. Деталь тяжелее паспортной нагрузки на стол — консольное исполнение отпадает. Перегруженная консоль дает не брак с первого прохода, а плавающий размер от детали к детали, который ловят уже на приемке партии.

6Р12 и 6Р13 на вторичном рынке: что смотреть

Консольная классика советской школы до сих пор стоит в казахстанских цехах и торгуется с рук. Модель 6Р12 несет стол 1250 × 320 мм, 6Р13 крупнее, с рабочей поверхностью 1600 × 400 мм; обе машины строились по классу точности Н. Геометрия закладывалась с запасом, и после честного капитального ремонта такой станок работает.

Смотрят три вещи. Выработку направляющих ловят индикатором по всей длине хода, потому что середина изнашивается быстрее краев, а показывают станок как раз в середине. Люфт винта подъема консоли проверяют реверсом маховика и считают мертвый ход. Подшипники греют прогоном на верхних оборотах и меряют биение до прогона и после.

Риск сидит не в геометрии, а в деньгах и сроках. Шабровка направляющих, новые подшипники, ремонт коробки скоростей и комплект оснастки складываются в сумму, сопоставимую с ценой новой настольной машины. Просите протокол испытаний после ремонта: без него «капремонт по ГОСТ» остается словами продавца.

Что дает поворотная шпиндельная головка

Поворотная головка наклоняет шпиндель относительно стола, чаще в одной плоскости; в паспорте угол записан в градусах, например 45° в каждую сторону. Наклонные площадки, скосы и косые отверстия делаются без второй установки детали. Широкоуниверсальные машины идут дальше — там поворачивается и накладная часть, добавляя вторую ось наклона.

Платят за подвижность жесткостью. Каждый разъем в цепи от станины до инструмента отбирает часть той жесткости, ради которой машину и покупают. После наклона и возврата в ноль узел выверяют заново. Иначе погрешность уйдет в деталь.

Считайте по номенклатуре. Если девять деталей из десяти идут под прямым углом, наклон простоит без дела. Разовые угловые задачи закрывает поворотный стол за 180 004–472 000 ₸ по нашему каталогу, деление на равные углы — делительная головка.

Чем вертикальный станок отличается от горизонтального и центра

Отличие от горизонтального — в том, как держится инструмент. Там оправка опирается двумя концами, на шпиндель и на серьгу хобота, потому и держит набор дисковых фрез, снимая металл широкой полосой. Вертикальный фрезерный станок берет другим, обзором и скоростью переналадки. Сравнить исполнения можно в разделе Горизонтально-фрезерные станки.

Граница между станком и центром проходит не по управлению, а по автоматической смене инструмента. Станки с ЧПУ ведут подачи стола по программе, но фрезу меняет оператор. Вертикальный фрезерный обрабатывающий центр несет магазин и подачу СОЖ под давлением, а зона резания у него закрыта. На многоинструментальной обработке деталей магазин повышает производительность в разы. На двух переходах не дает ничего.

Сценарий выбора получается такой. Одна-две операции в детали, партия небольшая, оператор опытный, берите станок из раздела Вертикально-фрезерные станки с ЧПУ. Деталь требует шести инструментов подряд, а участок работает в три смены — тогда фрезерный обрабатывающий центр с ЧПУ из раздела Обрабатывающие центры вертикально-фрезерные отобьет разницу на переналадке.

УЦИ: ступень между рукояткой и программой

Устройство цифровой индикации показывает фактическое положение стола и гильзы по осям на табло. Оно ничем не управляет. Зато избавляет оператора от счета оборотов лимба, а стоит машина с УЦИ заметно меньше программной. Такие модели собраны в разделе Универсально-фрезерные с УЦИ.

Шпиндель, ходы и размеры рабочего стола: что решает в паспорте

Возьмите чертеж самой крупной и самой тяжелой детали из своей номенклатуры и пройдите по нему семь строк паспорта. Этих чисел хватает, чтобы отсеять неподходящие модели еще до звонка менеджеру. Остальное в описании (рама, окраска, комплект ключей) на результат не влияет.

1. Ходы по X, Y, Z. Каждый ход должен перекрывать габарит детали плюс тиски плюс вылет фрезы. Ход впритык превращает штатную деталь в работу с переустановкой.
2. Размер столешницы и шаг Т-образных пазов. По ним подбирается схема закрепления. Пазы чужого шага означают покупку новых прижимов.
3. Допустимая нагрузка на стол. Число, которое чаще всего пропускают. Оно отсекает половину моделей еще до разговора о цене.
4. Конус шпинделя. Конусность 7:24 стандартизована: концы шпинделей по ГОСТ 30064-93, хвостовики инструмента по ГОСТ 25827-93. Совпадение конуса со станками, которые уже стоят в цехе, экономит весь парк оправок.
5. Диапазон оборотов. Обработка деталей из стали живет в нижней части диапазона, алюминий и другие цветные металлы просят верх. Для чугуна и цветных металлов на одной машине нужен широкий диапазон скорости вращения.
6. Мощность главного привода, кВт. Она определяет глубину и ширину съема за проход, а не «крутизну» машины.
7. Подачи стола. Диапазон рабочих подач и ускоренный ход прямо влияют на штучное время.

Паспортные значения конкретных моделей уточняйте у менеджера. Фиды поставщиков меняются, переписывать их в статью бессмысленно.

Что проверяют при приемке станка

Нормы точности и жесткости для этого класса заданы ГОСТ 17734-88. Стандарт различает классы Н и П и не распространяется на специальные и специализированные машины, для них требования согласуют отдельно. Просите протокол испытаний. Устное «все проверено на заводе» протоколом не является.

Принимайте станок в работе, а не в выключенном виде. Машина, которую не прогнали под нагрузкой, проверена наполовину.

Что смотрят при приемке:

• радиальное и торцевое биение шпинделя индикатором;
• перпендикулярность оси шпинделя плоскости стола в двух направлениях;
• прямолинейность перемещения стола по всем осям;
• люфты в винтовых парах и мертвый ход маховиков;
• нагрев корпуса после прогона на верхних оборотах: горячие подшипники говорят о перетяжке или о выработке;
• работу системы смазки направляющих, от которой прямо зависит их срок службы;
• пробную деталь из своего материала, а не из мягкой заготовки продавца;
• комплектность оснастки и паспорта по накладной, включая раздел по обслуживанию.

Признак плохой покупки виден сразу. Продавец предлагает принять машину по осмотру и обещает «настроить на месте». Настройка не лечит изношенные направляющие.

Перпендикулярность шпинделя столу: чем меряют и как выставляют

Эту проверку делают первой, и ее результат виден на готовой детали невооруженным глазом. Ось шпинделя стоит с наклоном — торцовая фреза срезает плоскость одной стороной кромки, и между соседними проходами остается ступенька.

Меряют так. В конус шпинделя ставят оправку с кронштейном, на кронштейн крепят индикатор часового типа ножкой на стол. Оправку проворачивают на пол-оборота и снимают разность показаний в двух диаметрально противоположных точках, сперва вдоль X, потом вдоль Y. Вылет индикатора от оси записывают: допуск нормируется на длине, и без вылета цифра ничего не значит. Схемы и способы таких измерений заданы ГОСТ 22267-76, а числовое значение допуска берут из норм точности ГОСТ 17734-88 для своего класса.

Выставляют поворотом бабки: крепеж ослабляют, узел доворачивают по индикатору, затягивают крест-накрест и перемеряют заново. Затяжка почти всегда сдвигает установку на несколько делений. У машин с неповоротной бабкой такой регулировки нет, там работают прокладки и шабровка, а это уже сервис, а не приемка.

Направляющие и клинья: где прячется износ

Направляющие снашиваются неравномерно. Стол ходит в середине диапазона чаще, чем в крайних зонах, поэтому середина проседает, а края держат исходную геометрию. Отсюда правило замера: индикатор ведут по всей длине хода. Замер в одной точке показывает состояние станка ровно в этой точке.

Зазор в направляющих выбирают регулировочным клином. Винт подтягивают до состояния, когда стол идет плавно по всему ходу и не закусывает на краях. Перетянутый клин греет пару и выдавливает масляную пленку, недотянутый дает отжим под фрезой и волну на обработанной плоскости.

Есть граница, за которой регулировка бесполезна. Клин выбран до упора, а люфт остался — направляющие вышли за ремонтный размер, нужна шлифовка или шабровка. Задиры и матовые полосы на скользящей поверхности говорят о том же: пара работала без смазки, и одним клином ее не спасти.

Куда поставить станок и как его обслуживать

Место под машину выбирают до подписания счета, а не после разгрузки. Нужны площадь самого станка, проход для обслуживания с трех сторон, траектория заноса детали краном или погрузчиком, ровное бетонное основание и отдельная линия питания с автоматом под паспортную мощность привода в кВт.

Пол считают по суммарной массе: станок, максимальная заготовка, оснастка и содержимое поддона. Консольные машины среднего типоразмера ставят прямо на бетонный пол цеха, на виброопоры, без отдельного фундамента. Тяжелым бесконсольным исполнениям фундамент нужен, и чертеж на него дает изготовитель в руководстве по эксплуатации, там же схема анкеров и требования к бетону. После установки станок выверяют по уровню в двух направлениях, а через несколько недель работы выверку повторяют: основание дает осадку.

Стружка и СОЖ: чем помогает вертикаль

Вертикаль сбрасывает стружку вниз сама, и это ее плюс. Работает он не везде. В закрытом пазу и в глухом отверстии стружка набивается под инструмент, режется повторно и выкрашивает кромку, поэтому там нужен внутренний подвод СОЖ или обдув. Витая стальная лента неприятна отдельно: она наматывается на фрезу и на оправку, и лечится это режимом, который ее ломает, а не остановками каждые две минуты.

Уборку планируют вместе с покупкой. Поддон и корыто, скребок и щетка, на серийном участке — транспортер или магнитный сепаратор. Бак СОЖ моют по графику: застоявшаяся эмульсия тухнет, разъедает окраску станины и портит воздух в цехе.

Периодичность обслуживания задает карта смазки в руководстве конкретной машины. Каркас регламента везде один:

• в конце смены: очистка стола и Т-образных пазов, уборка стружки из поддона;
• перед пуском: уровень масла в коробке скоростей и в узле подач, работа системы смазки направляющих;
• по графику изготовителя: направляющие, ходовые винты, подшипники консоли;
• по мере выработки: натяжение ремней главного привода и зазор в регулировочных клиньях;
• на плановой остановке: смена масла, промывка бака СОЖ, контроль биения на оправке.

Записывайте сделанное в журнал. Это единственное, чем удается доказать сервису при гарантийном споре и покупателю при перепродаже, что машину вели по регламенту.

Купить вертикально-фрезерные станки можно прямо из каталога, но начните не с корзины. Пришлите чертеж детали или ее габариты с массой, и мы подберем исполнение под задачу и посчитаем поставку в любой город.

Вопросы и ответы

Ниже вопросы, которые задают менеджеру после того, как класс машины выбран, а модель еще не утверждена. Они про оснащение, обрабатываемый материал и сроки поставки. По конкретной позиции ответ сверяется с ее паспортом.

Можно ли позже дооснастить станок дополнительной осью?

Иногда да, но не всегда штатно. Поворотный стол как четвертую ось ставят на машины с ЧПУ, если стойка поддерживает дополнительный канал и хватает места в зоне. Ручное исполнение четвертой осью не оснащают. Проверяйте паспорт заранее.

Какая система ЧПУ установлена на этих станках?

Единого ответа для класса нет. В обиходе встречаются ЧПУ Fanuc и Siemens, реже Mitsubishi; у бюджетных машин стоят стойки разработки самого завода. Смотрите на другое. Обучен ли ваш технолог этой системе и есть ли под нее постпроцессор в вашем CAM.

Какой вертикально-фрезерный станок считать лучшим?

Лучшего в классе не существует, есть подходящий под номенклатуру. Машина, идеальная для корпусных деталей весом полтонны, будет медленной на мелких кронштейнах. Сначала габарит и масса детали, потом точность и серийность, и только затем модель.

Можно ли фрезеровать нержавеющую сталь на станке этого класса?

Можно, если хватает жесткости и верно выбран режим. Нержавеющая сталь наклепывается под затупленной кромкой: инструмент проскользил по поверхности без съема, и следующий проход идет уже по упрочненному слою. Отсюда требования — острый инструмент, непрерывная подача без пауз, нижняя часть диапазона оборотов, обильная СОЖ. Настольная машина такую работу тянет только на малых сечениях среза.

Нужна ли заготовке термическая обработка перед фрезерованием?

Литью и сварной конструкции — да. Внутренние напряжения сидят в металле и высвобождаются, когда с детали снимают припуск: деталь ведет уже после обработки, на контроле или у заказчика. Отжиг или искусственное старение до чистовых проходов убирает эту причину. Прокат и поковка идут в работу без дополнительной термической обработки металлов.

Сколько времени занимает поставка станка?

Срок складывается из наличия позиции у поставщика и логистики до вашего города. Отгрузка идет компаниями СДЭК, DPD, ПЭК и «Деловые линии», крупногабаритные машины возят собственным транспортом. Точную дату называет менеджер после сверки остатка.
