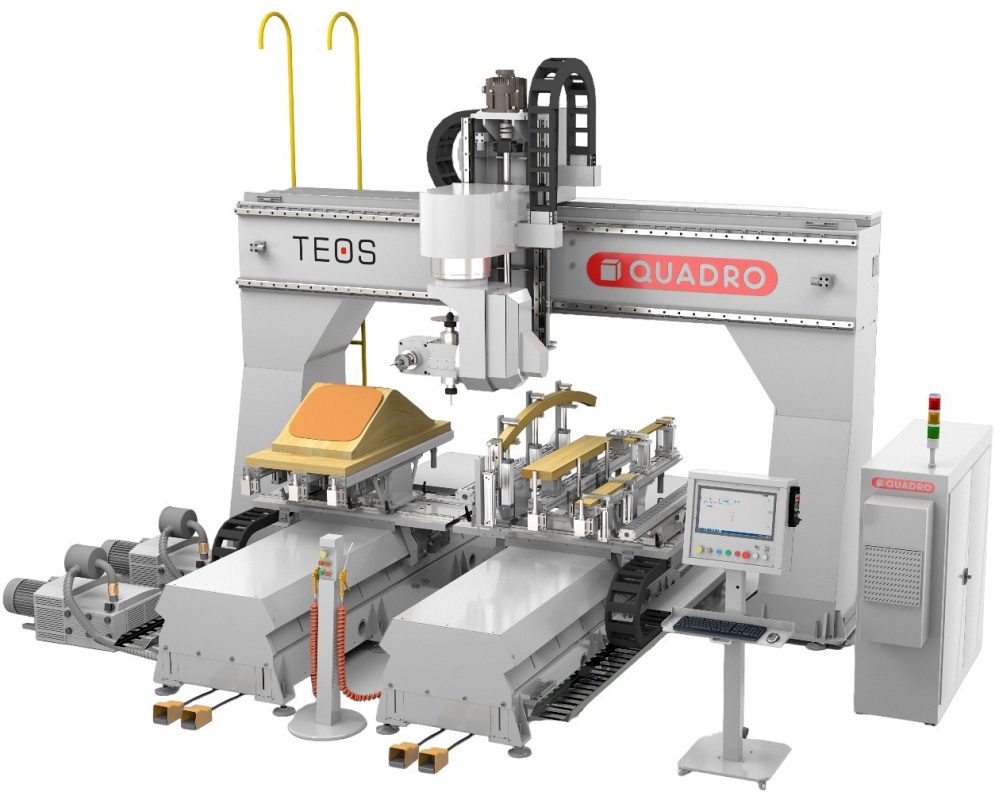

Освоение обработки сложных корпусных деталей на пятиосевых фрезерных центрах сопряжено с рисками аварийных столкновений шпинделя со столом и оснасткой. Внедрение технологии цифровых двойников станочного оборудования позволяет перенести пусконаладочные работы и отладку программ в виртуальную среду. Комплексная симуляция в средах Siemens Sinumerik ONE и CGTech VERICUT воспроизводит реальную физику и динамику станка. Это сокращает время внедрения новых изделий на производстве на семьдесят процентов.
Концепция цифрового двойника станка ЧПУ
Цифровой двойник представляет собой программную модель, объединяющую виртуальное ядро контроллера ЧПУ (VNCK), точную 3D-кинематику станка и логику ПЛК. В отличие от стандартных модулей симуляции CAM-систем, двойник считывает реальный постпроцессированный G-код со всеми макропеременными и системными циклами. Виртуальный станок отрабатывает перемещения рабочих органов с учетом реальных параметров разгона сервоприводов. Это гарантирует совпадение движений с реальным станком.
Расчет времени выполнения элементарного кадра перемещения с учетом динамики приводов выполняется по формуле:
Пятиосевые фрезерные станки
Весь раздел →
Пятиосевой пятикоординатный фрезерный обрабатывающий центр QUADRO TEOS Z-1000

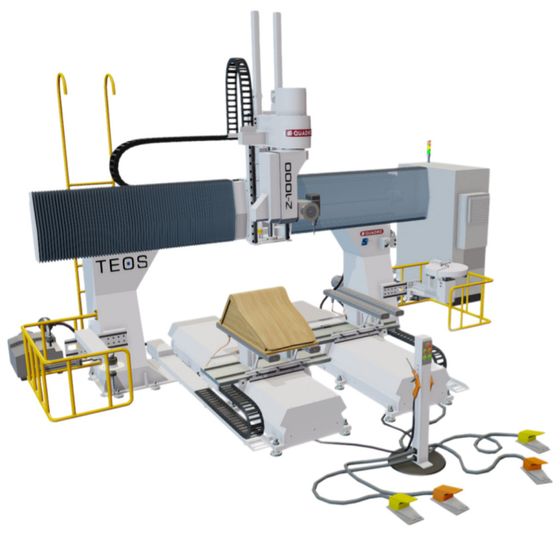

Пятиосевой пятикоординатный фрезерный обрабатывающий центр QUADRO TEOS Z-1000 ATC 2+1 ATC (ONE HITECO)

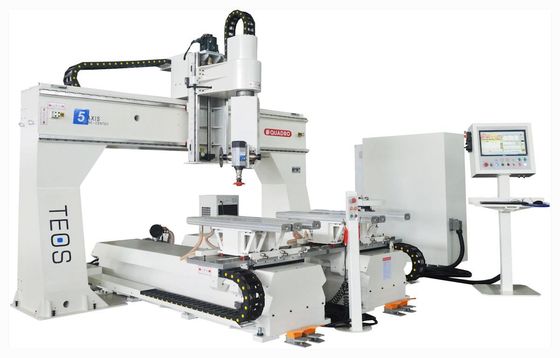

Пятиосевой пятикоординатный фрезерный обрабатывающий центр QUADRO TEOS ATC
T_block = max(L_axis / V_prog, V_prog / A_max, sqrt(2 * L_axis / J_jerk))где параметр L_axis задает длину перемещения по оси, величина V_prog обозначает заданную скорость подачи, константы A_max и J_jerk выражают максимальное ускорение и рывок привода.
Верификация G-кода в среде VERICUT
Программный комплекс VERICUT является мировым стандартом в области независимой симуляции механической обработки и выявления пространственных коллизий. Программа моделирует послойный съем материала с заготовки, анализируя микрозарезы, остаточный припуск и опасные сближения инструментальной оправки с прихватами оснастки. Точный анализ геометрии срезаемого слоя позволяет выявлять скачки сил резания и оптимизировать подачу для каждого кадра управляющей программы.
Симуляция в среде VERICUT исключает необходимость тестового прогона управляющей программы по воздуху на реальном станке, освобождая дорогостоящее оборудование для серийного производства.
Преимущества использования цифровых двойников станков проявляются в следующих факторах:
- Стопроцентная гарантия отсутствия аварийных столкновений шпинделя и поворотных столов.
- Точный расчет времени штучной обработки детали с погрешностью менее одного процента.
- Оптимизация траекторий резания для выравнивания нагрузки на режущую кромку фрезы.
- Возможность безопасного обучения молодых операторов и программистов ЧПУ.
Подобрать оборудование под вашу задачу
Моделирование динамики сервоприводов в Sinumerik ONE
Платформа Siemens Sinumerik ONE построена на архитектуре цифрового ядра Create MyVirtual Machine, полностью дублирующего поведение реального контроллера ЧПУ. Виртуальный ЧПУ учитывает настройки фильтров динамики, компенсацию люфтов и параметры алгоритмов сглаживания траектории Advanced Surface. Программист видит на экране поведение станка в точности так, как оно будет происходить на физическом оборудовании в цехе.
Пятиосевые фрезерные станки
Весь раздел →

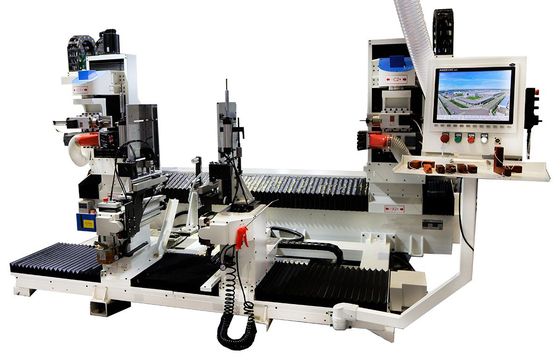

Пятиосевой пятикоординатный фрезерный обрабатывающий центр QUADRO JET ECO

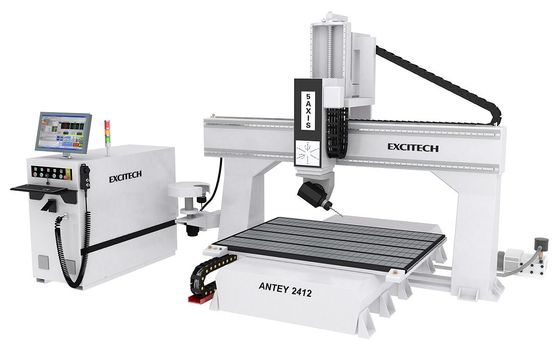

Пятиосевой пятикоординатный фрезерный обрабатывающий центр EXCITECH ANTEY

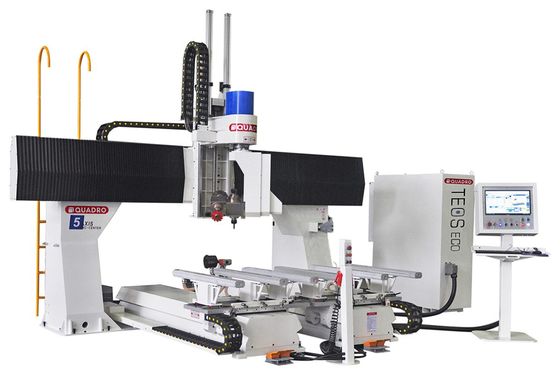

Пятиосевой пятикоординатный фрезерный обрабатывающий центр QUADRO TEOS ECO
- Экспорт 3D-моделей станины, шпинделя, стола и оснастки в формате кинематического дерева.
- Настройка файла параметров приводов, пределов перемещений и таблиц компенсации осей.
- Загрузка управляющей программы в формате реального ISO G-кода в виртуальный ЧПУ.
- Запуск симуляции с автоматической регистрацией коллизий и анализом геометрии детали.
| Этап внедрения управляющей программы | Традиционный подход на станке | С использованием цифрового двойника | Экономия времени, % |
|---|---|---|---|
| Отладка траекторий и проверка коллизий | 8 - 16 часов на станке | 1 - 2 часа на ПК | 85 |
| Оптимизация режимов резания | 4 - 6 часов испытаний | 30 минут в VERICUT | 90 |
| Общее время подготовки новой детали | 3 - 5 рабочих смен | 1 рабочая смена | 75 |
Виртуальный пусконаладочный процесс оборудования
Технология цифрового двойника позволяет станкостроителям и интеграторам тестировать алгоритмы автоматической смены инструмента и логику электроавтоматики до сборки станка в металле. Инженеры отлаживают сложные циклы обработки и взаимодействие с роботами-загрузчиками на виртуальной модели. Это исключает повреждения узлов оборудования при первичных пусконаладочных работах.
Сокращение сроков проектирования ускоряет вывод нового оборудования на рынок.
Сокращение времени подготовки производства
Применение цифровых двойников превращает процесс подготовки управляющих программ в полностью предсказуемую цифровую процедуру. Предприятие исключает брак дорогостоящих заготовок и поломку инструмента при первом запуске программ. Высокая точность симуляции обеспечивает стабильное качество обработки сложных авиационных и штамповых деталей с первой попытки.
