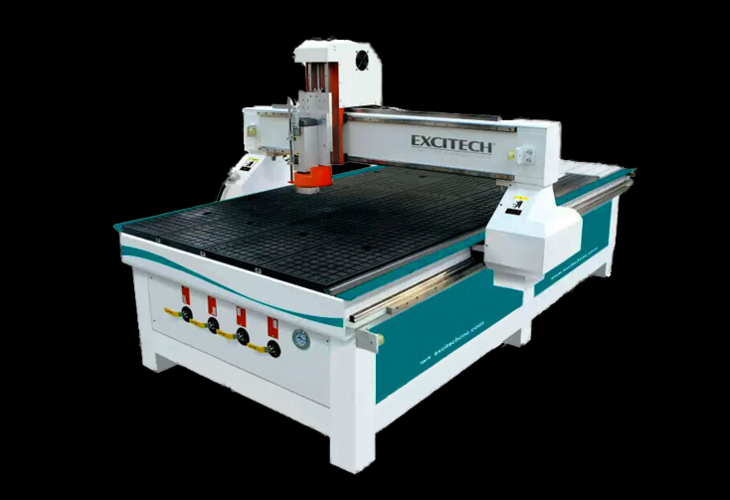

Технологическая карта механической обработки на станке с ЧПУ представляет собой базовый нормативный документ, регламентирующий последовательность переходов, режимы резания, оснастку и нормы времени. Грамотно составленный технологический процесс исключает ошибки оператора при наладке и гарантирует стопроцентную повторяемость геометрии деталей в серии. В нашей цеховой практике детальное нормирование штучного времени позволяет точно рассчитывать себестоимость и загрузку оборудования.

Структура и обязательные разделы операционной карты механической обработки

Операционная карта фрезерной обработки содержит исчерпывающую информацию о последовательности формообразования поверхностей детали на конкретном рабочем месте. Документ включает эскиз базирования заготовки, перечень применяемого режущего и вспомогательного инструмента, режимы резания и расчетные нормы штучно-калькуляционного времени. Наш цеховой опыт показывает, что стандартизация формы карты сокращает время освоения новых деталей наладчиками втрое.

Каждый технологический переход строго нумеруется и привязывается к соответствующему блоку кадров управляющей программы ЧПУ.

Фрезерные станки с ЧПУ

Весь раздел →
  • Титульная часть: наименование детали, марка сплава заготовки, модель станка и стойки ЧПУ.
  • Таблица инструментальной наладки: номера позиций в магазине Т, вылеты инструмента H и корректоры D.
  • Попереходное описание: технологические базы, подача \(F\), обороты \(S\) и глубина резания \(a_p\).

В карте обязательно указываются контрольные точки замеров размеров с указанием мерительного инструмента.

Разделение технологического процесса на операции, установы и переходы

Рациональная структура техпроцесса строится на четком разграничении операций, установов детали и отдельных технологических переходов. Операция охватывает всю совокупность работ на одном станке, установ определяет пространственное положение заготовки в приспособлении, а переход — обработку одной поверхности одним инструментом. При этом последовательность этапов строго подчиняется правилу перехода от грубого чернового обдира к финишной чистовой доводке.

Разделение черновых и чистовых переходов предотвращает температурные поводки заготовки от искажения чистовых базовых плоскостей.

Фрезерные станки с ЧПУ

Весь раздел →

Перенос чистовых расточных и резьбонарезных переходов на отдельный чистовой установ исключает влияние остаточных деформаций заготовки на точность посадочных отверстий.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Методика расчета основного технологического и вспомогательного времени

Нормирование штучного времени штучно-калькуляционной нормы базируется на суммировании основного машинного времени резания и вспомогательного времени на переходы. Основное время рассчитывается исходя из длины рабочего хода инструмента, минутной подачи и числа рабочих проходов. В нашей практике машинное время точно верифицируется в среде CAM-симулятора с учетом динамических ускорений и торможений приводов станка.

Формула расчета полного штучного времени обработки детали на станке с ЧПУ имеет вид:

Фрезерные станки с ЧПУ

Весь раздел →

\[T_{шт} = T_{маш} + T_{всп} + T_{обс} + T_{отд}\]

где параметр \(T_{маш}\) выражает основное машинное время резания, \(T_{всп}\) задает время вспомогательных движений и смены инструмента, \(T_{обс}\) учитывает обслуживание рабочего места, а \(T_{отд}\) нормирует регламентированный отдых оператора.

Элемент структуры времениСоставляющие затраты времениМетод оптимизации
Основное машинное \(T_{маш}\)Непосредственное резание металла фрезойПовышение режимов резания, трохоидальное фрезерование
Вспомогательное \(T_{всп}\)Холостые перемещения G0, смена инструмента в ATCОптимизация высоты плоскости отвода Clearance Plane
Подготовительно-заключительное \(T_{пз}\)Привязка заготовки, наладка инструмента на партиюИспользование систем нулевого базирования Zero-Point

Оформление карт наладки инструмента и карт эскизов координатных баз

Карта инструментальной наладки является неотъемлемым приложением к техкарте и содержит точные геометрические параметры сборки оправок и фрез. В документе регламентируются допустимый вылет инструмента из патрона, способ зажима в термопатроне или гидропласте и предельное радиальное биение. А операционный эскиз наглядно отображает положение нулевой точки G54 и схему установки зажимных прихватов.

Фрезерные станки с ЧПУ

Весь раздел →

Графическое изображение зон прижима предотвращает аварийные коллизии фрезерной оправки с элементами тисков или прихватов.

Позиция TНаименование инструментаТип патронаВылет L, ммКорректор длины H
T01Фреза торцевая насадная Ø50 ммОправка FMB2245.0H01
T02Монолитная концевая фреза Ø12 ммТермопатрон HSK-A6365.0H02
T03Сверло твердосплавное Ø8.5 ммГидропластовый патрон55.0H03
T04Метчик спиральный М10х1.5Патрон с микрокомпенсацией40.0H04

Технические критерии стандартизации документации по требованиям ГОСТ и ISO

Разработка технологической документации выполняется в строгом соответствии с нормативами ЕСТД ГОСТ 3.1118 и международными стандартами серии ISO 9001. Стандартизированный электронный документооборот в системах PDM/PLM связывает технологическую карту с 3D CAD-моделью детали и управляющей программой ЧПУ. А электронная цифровая подпись ведущего технолога гарантирует актуальность ревизии документа в цеховой сети.

Технологический регламент согласования и выпуска операционных карт включает следующие шаги:

  1. Сквозная CAM-симуляция траекторий инструмента с верификацией на отсутствие зарезов и столкновений.
  2. Расчет норм расхода режущих пластин и стойкости инструмента на партию деталей.
  3. Нормоконтроль оформления технологических документов по государственным стандартам.
  4. Проведение тестовой наладки первой детали First Article Inspection с оформлением протокола замеров.

Соблюдение этого регламента гарантирует высокую рентабельность и культуру производства на предприятии.
