Выбор направления минутной подачи относительно вектора окружной скорости фрезы формирует базовую механику стружкообразования и динамику силового нагружения технологической системы СПИД. Попутное фрезерование (Climb Milling) и встречное фрезерование (Conventional Milling) создают принципиально противоположные векторы сил резания, меняя тепловой баланс и стойкость режущих кромок.
Кинематические схемы попутного и встречного резания
Попутное и встречное фрезерование определяются взаимным направлением вектора окружной скорости резания $V_c$ на периферии инструмента и вектора минутной подачи стола $V_f$. В попутной схеме вектор скорости кромки в рабочей дуге контакта совпадает с направлением перемещения детали. При встречном фрезеровании режущий зуб движется строго навстречу вектору подачи заготовки, преодолевая встречное сопротивление материала.
В цеховой практике наладчики часто ориентируются на международные стандарты обозначения траекторий. В англоязычных САПР попутную схему обозначают терминами Climb Milling или Down Milling. Встречную обработку именуют Conventional Milling или Up Milling. Современный фрезерный станок с ЧПУ выполняет обе стратегии по заданным кадрам управляющей программы.
Фрезерные станки
Весь раздел →
Фрезерный станок BELMASH MM2200P/400 (2.2 кВт, 400 В)
Фрезерный станок BELMASH MM2200P
Фрезерный станок HARVEY HW303E DELUXE (2.2 кВт; 220 В)
Кинематика определяет характер входа и выхода зуба из заготовки. Зуб либо врезается сверху в толщу заготовки, либо поднимается снизу вверх. Разница меняет контактные напряжения. Динамика удара при врезании принципиально различается.
Скорость резания: $V_c = \frac{\pi \cdot D \cdot n}{1000}$ [м/мин]Минутная подача: $V_f = f_z \cdot z \cdot n$ [мм/мин]
В расчетных формулах диаметр фрезы обозначен символом $D$ в миллиметрах. Частота вращения, которую развивает шпиндель станка, выражена параметром $n$ в об/мин. Подача на зуб обозначена переменной $f_z$ в мм/зуб, а число эффективных режущих зубьев задается числом $z$.
| Кинематический параметр | Попутное фрезерование (Climb) | Встречное фрезерование (Conventional) |
|---|---|---|
| Векторы $V_c$ и $V_f$ | Сонаправлены в рабочей зоне контакта | Направлены противоположно навстречу друг другу |
| Вход режущей кромки | Максимальная толщина среза $h_{max}$ | Нулевая толщина срезаемого слоя $h = 0$ |
| Выход режущей кромки | Плавный сход на нулевую толщину $h = 0$ | Выход при максимальной толщине стружки $h_{max}$ |
| Вектор вертикальной силы $F_p$ | Прижимает деталь к базовой плоскости стола | Подрывает деталь вверх от опорных базирующих элементов |
| Сфера практического выбора | Станки с ЧПУ, безлюфтовые ШВП, чистовые пазы | Универсальные станки, литье, грубые поковки с окалиной |
Для корректного программирования CAM-траекторий мы систематизировали последовательность анализа геометрии перед генерацией G-кода:
- Определение типа технологической системы и проверка величины мертвого хода ходовых винтов приводов подачи.
- Анализ поверхностного слоя заготовки на наличие абразивной литейной корки, окалины или следов термической резки.
- Вычисление угла контакта режущей кромки $\phi_s$ для предотвращения заклинивания инструмента в закрытых карманах.
- Назначение стратегии попутного обхода стенок контура с плавным дуговым подводом Roll-in для защиты твердосплавных кромок.
Физика стружкообразования и микродинамика врезания зуба
Микромеханика отделения стружки закладывает основу термической стойкости инструментального материала и определяет интенсивность абразивного износа задней грани. При попутном резании зуб захватывает максимальную толщину стружки в первое мгновение удара. Пластический сдвиг слоя происходит быстро. Основное тепло уходит в отлетающую стружку, предохраняя твердый сплав от фатального перегрева.
При встречном резании наблюдается обратная физическая картина. Зуб начинает движение при теоретической толщине среза $h=0$. Реальная режущая кромка всегда имеет микроскопический радиус округления $r_\beta \approx 5\text{--}15$ мкм. Поэтому зуб скользит по металлу без срезания.
Начальный отрезок дуги сопровождается интенсивным трением задней грани. Поверхностный слой детали упруго сжимается. Происходит локальный наклеп. Твердость поверхностного слоя возрастает в 1.5–2 раза. Лишь при достижении критической толщины $h_{min}$ лезвие наконец начинает срезать деформированный слой.
Текущая толщина стружки: $h(\phi) = f_z \cdot \sin \phi$ [мм]Средняя толщина стружки при $a_e \le 0.5D$: $h_m \approx f_z \cdot \sqrt{\frac{a_e}{D}}$ [мм]
В приведенных уравнениях угол контакта лезвия обозначен символом $\phi$. Радиальная глубина резания выражена параметром $a_e$ в миллиметрах. При малой радиальной ширине фрезерования $a_e / D \le 0.1$ средняя толщина стружки резко падает. Для сохранения оптимальной толщины стружки технологи применяют форсирование подачи по формуле $f_{z\_eff} = \frac{h_m}{\sqrt{a_e / D}}$.
В нашей цеховой лаборатории замеры пирометром зафиксировали: при встречной обработке аустенитной стали 12Х18Н10Т контактная температура на кромке превышает 920 °C из-за трения по наклепу. Переход на попутное фрезерование сбил температуру резания до 640 °C за счет отвода тепла с массивным телом стружки.
Подобрать оборудование под вашу задачу
Распределение векторов сил и устойчивость системы СПИД
Динамическая устойчивость фрезерования зависит от разложения результирующей силы резания на тангенциальную $F_c$, радиальную $F_r$ и осевую $F_a$ составляющие. Попутная схема направляет результирующий вектор вниз к зеркалу стола. Вертикальная сила надежно прижимает тонкостенную деталь к опорным базирующим платикам приспособления, предотвращая резонансные колебания.
Но продольная составляющая силы в попутной схеме действует в направлении подачи. Сила стремится затянуть заготовку прямо под вращающийся инструмент. Если привод подачи имеет зазор, стол совершает внезапный рывок вперед. Мгновенная подача многократно подскакивает. Фреза испытывает чудовищный удар и ломается.
При встречном фрезеровании продольная сила толкает заготовку назад. Привод подачи испытывает стабильное противодействие. Винтовая пара постоянно находится в поджатом состоянии без люфта. Однако вертикальная составляющая отрывает заготовку от стола. Тонкостенные ребра вибрируют, а погрешность обработки резко возрастает.
Тангенциальная сила резания: $F_c = a_p \cdot h_m \cdot k_c$ [Н]Эффективная мощность резания: $P_c = \frac{F_c \cdot V_c}{60000 \cdot \eta}$ [кВт]
Здесь осевая глубина резания записана через переменную $a_p$ в мм. Удельная сила резания материала задана коэффициентом $k_c$ в Н/мм². Коэффициент полезного действия шпиндельного узла принят равным $\eta \approx 0.85$.
В таблице сопоставлены ключевые силовые факторы и особенности поведения технологической системы:
| Силовой фактор резания | Попутная схема (Climb) | Встречная схема (Conventional) |
|---|---|---|
| Вектор вертикальной нагрузки | Прижим к столу, демпфирование изгибных колебаний | Отрыв от стола, риск раскрытия стыка в приспособлении |
| Продольная сила подачи | Затягивание детали под вращающийся инструмент | Отталкивание детали, надежный подпор ходового винта |
| Динамика ударного контакта | Удар при входе $h_{max}$, спокойный сход на нуле | Трение на входе, резкий разгрузочный удар на выходе |
| Траектория выброса стружки | Стружка отбрасывается назад, минуя зону резания | Стружка выбрасывается вперед прямо под следующие зубья |
| Отжим тонкостенных элементов | Минимальный упругий отжим, высокая точность стенок | Сильный отжим перегородок наружу, полошение стенок |
В инженерной практике мы выделяем следующие критические факторы виброустойчивости при попутном резании:
- Жесткость консольного вылета фрезы с соотношением длины к диаметру не более $L/D \le 3.5$.
- Применение термозажимных или гидропластовых патронов с радиальным биением оправки не выше 0.003 мм.
- Угол наклона винтовой канавки инструмента $\omega \ge 35^\circ$ для обеспечения многозубого контакта в любой момент времени.
- Постоянный контроль предварительного натяга упорных радиально-упорных подшипников шпиндельного узла.
Конструкция приводов подачи: винтовые пары и преднатяг ШВП

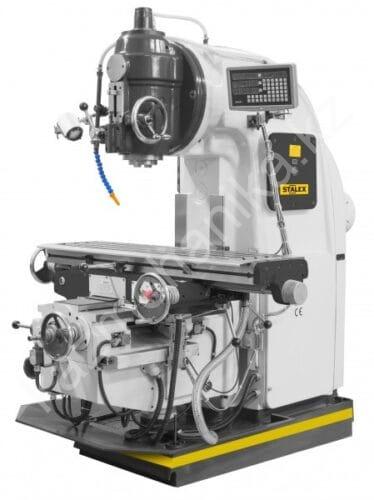

Конструктивное исполнение узлов перемещения станка определяет технологическую безопасность реализации попутной стратегии резания. На классических универсальных станках с ручным маховичным управлением движение стола передается через ходовые винты с трапецеидальной резьбой. В паре трения бронзовой гайки и стального винта зазор составляет от 0.10 до 0.35 мм.
При попутном фрезеровании на универсале сила резания затягивает стол вперед на величину люфта. Шпиндель захлебывается от колоссальной мгновенной подачи. Происходит заклинивание и скол пластин. Поэтому на универсальных станках встречное фрезерование оставалось единственно возможным безопасным методом обработки.
На станках с ЧПУ ситуация изменилась коренным образом. В современных обрабатывающих центрах кинематика подач построена на безлюфтовых шарико-винтовых передачах. Двухконтурные преднатянутые гайки полностью исключают мертвый ход. Предварительный натяг шариков составляет от 5 до 8% от динамической грузоподъемности передачи $C_a$.
Осевая жесткость передачи: $K_{screw} = \frac{\pi \cdot d_0^2 \cdot E}{4 \cdot L}$ [Н/мкм]Точность позиционирования: $\delta_{pos} \le \frac{F_{feed}}{K_{mech}} + \Delta_{thermal}$ [мкм]
В уравнениях диаметр тела винта обозначен величиной $d_0$ в миллиметрах. Модуль Юнга для легированной стали составляет $E = 2.1 \cdot 10^5$ МПа. Длина нагруженного участка винта выражена параметром $L$. Привод подачи с оптическими линейками гарантирует точность позиционирования в пределах 0.002–0.005 мм.
Качество поверхности, стойкость инструмента и технологические исключения
Попутная кинематика резания повышает эксплуатационную стойкость твердосплавных концевых и торцевых фрез на 40–60%. Отсутствие фазы предварительного пластического затирания предотвращает образование термических микротрещин и лунок на передней грани. Чистовая шероховатость при попутном ходе стабильно укладывается в диапазон $Ra\ 0.4\text{--}1.6$ мкм без образования заусенцев на кромках пазов.
А при встречном резании трение задней грани формирует наплывы и вторичный микрорельеф. Металл на кромках паза вытягивается в массивные заусенцы высотой до 0.5 мм. Стружка летит прямо под следующий зуб, вызывая микровыкрашивание режущих кромок.
Критическое технологическое исключение: обработка литых заготовок, поковок с окалиной и горячекатаного проката требует встречного резания. Зуб фрезы должен врезаться снизу вверх из глубины вязкого тела металла под поверхностную корку. При попутном резании лезвие ударяет сверху прямо по абразивному диоксиду кремния и оксидам железа твердостью 65 HRC, мгновенно разрушая твердый сплав.Технологические режимы резания для основных групп конструкционных материалов сведены в нормативную таблицу:
| Группа материалов по ISO | Базовая стратегия резания | Скорость резания $V_c$, м/мин | Подача на зуб $f_z$, мм/зуб | Шероховатость $Ra$, мкм |
|---|---|---|---|---|
| ISO P (Стали 45, 40Х, 30ХГСА) | Попутное (Climb) по чистому металлу | 160–250 | 0.08–0.20 | 0.8–1.6 |
| ISO M (Нержавеющие стали 12Х18Н10Т, AISI 316) | Строго попутное для исключения наклепа | 90–160 | 0.05–0.12 | 0.4–1.2 |
| ISO K (Серый чугун СЧ20 с литейной коркой) | Встречное по корке, далее попутное | 140–210 | 0.12–0.28 | 1.2–2.5 |
| ISO N (Алюминиевые сплавы Д16Т, В95) | Попутное с обильной подачей СОЖ | 450–1200 | 0.10–0.32 | 0.2–0.8 |
| ISO S (Титановые сплавы ВТ6, жаропрочный Inconel) | Попутное с постоянным контролем $h_m$ | 35–70 | 0.04–0.08 | 0.4–0.8 |
Для труднообрабатываемых жаропрочных сплавов и аустенитных сталей встречное резание категорически запрещено. Высокая склонность к деформационному упрочнению при скольжении кромки мгновенно выводит инструмент из строя. Режущая кромка нагревается, а пластина скалывается уже на первых секундах контакта.
В серийном производстве на станках с ЧПУ мы рекомендуем назначать попутное фрезерование стандартом по умолчанию для 95% технологических переходов. Встречное резание необходимо сохранять как специальный технологический прием для черновой обдирки литья, снятия окалины и фрезерования глубоких пазов с риском пакетирования стружки.
