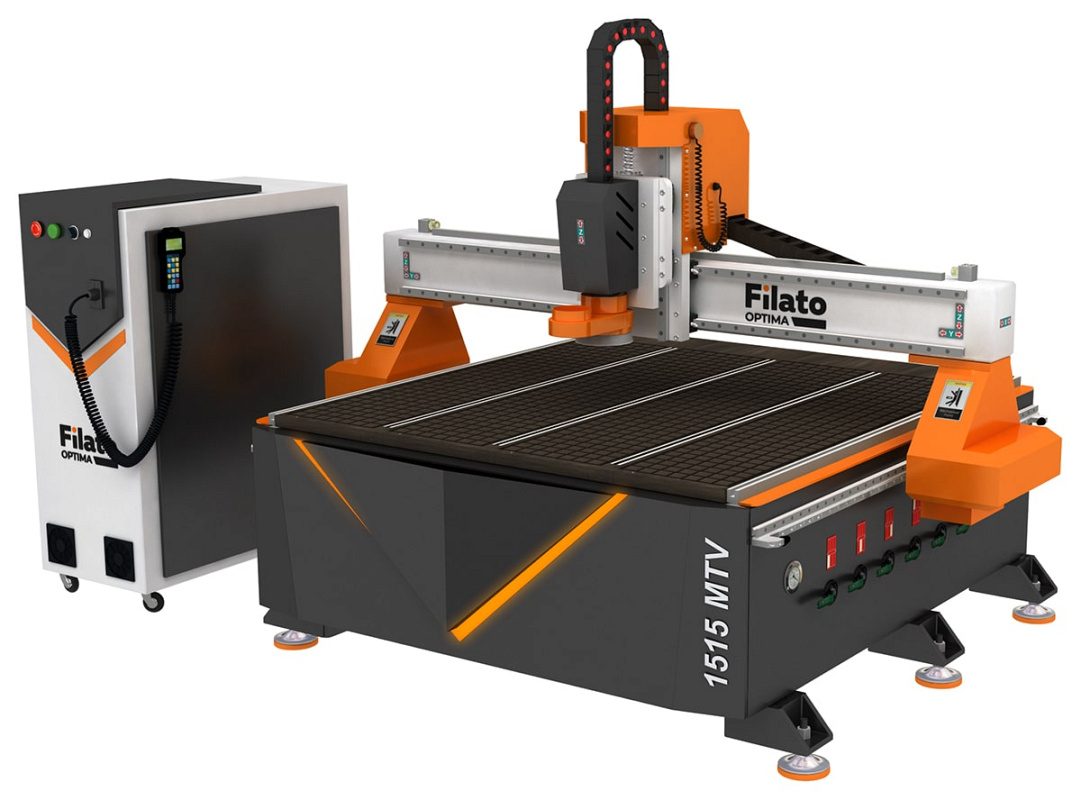

Фрезерование фанеры на станках с ЧПУ объединяет цифровую точность раскроя и высокую механическую прочность многослойного березового массива. Это надежно. Березовая фанера марок ФК и ФСФ выдерживает колоссальные нагрузки на изгиб благодаря перекрестному расположению слоев шпона. Но цилиндрический инструмент оставляет округлые радиусы в прямых внутренних углах пазов. Мы компенсируем геометрию инструмента угловыми разгрузками Dog-Bone и T-Bone, закладывая в CAD параметрические допуски под фактическую толщину листа.
1. Конструктивные направления и типология изделий
Слоистая параметрическая мебель строится методом непрерывного послойного сечения сложных бионических поверхностей по алгоритму Slicing. Программа разрезает исходную 3D-модель на серию плоских ламелей под толщину листа. Затем мы стягиваем вырезанные ламели резьбовыми шпильками М8–М12 через калиброванные распорные кольца. Так рождаются волновые скамьи, шезлонги и стойки ресепшн. Это красиво.
Бесклеевая корпусная мебель Flat-Pack проектируется под быструю сборку без шурупов. Жесткость пространственного каркаса столов и стеллажей обеспечивают взаимные замки. Детали фиксируются за счет точной геометрии шипов и посадочного натяга древесины. Мы получаем жесткую конструкцию.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 G3
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4
Фрезерный станок с ЧПУ MILLMASTER VMM-845 G3
Акустические диффузоры Шрёдера требуют фрезеровки фазовых каналов расчетной глубины. Станок держит заданный уровень дна с допуском до 0.05 мм. Ажурные светильники и реечные ширмы режут из фанеры 3–6 мм.
| Категория изделий | Толщина фанеры | Типовые соединения | Требования к точности |
|---|---|---|---|
| Параметрические скамьи и арт-объекты | 18–24 мм (ФСФ, береза) | Резьбовые шпильки, проставки, PUR-клей | ±0.20 мм по контуру сечения |
| Корпусная бесклеевая мебель Flat-Pack | 12–18 мм (ФК, сорт I/II) | Шип-паз с dog-bone, клиновые клипсы | ±0.05 мм на ширину посадочного паза |
| Акустические диффузоры и 3D-панели | 15–30 мм (ФК / ФСФ) | Ступенчатая 3D-выборка, скрытый паз | ±0.10 мм по глубине рельефа |
| Абажуры, конструкторы, декор | 3–6 мм (ФК, сорт I/I) | Эластичные замки-защелки, микропазы | ±0.03 мм на зубчатый замок |
2. Компенсация радиуса фрезы: Dog-Bone и T-Bone
Цилиндрическая концевая фреза радиусом R физически не способна обработать прямой внутренний угол 90 градусов. Инструмент круглый. В углу паза неизбежно остается округлый радиус. Если попытаться вставить ответный прямоугольный шип, деталь упрется в скругление и не зайдет до упора. Возникает паразитный зазор величиной до 0.414 · R. Мы решаем эту задачу подрезкой углов.
Конфликт радиуса фрезы Компенсация Dog-Bone (под 45°)
│ │ │ │
────┘ └──── ────┘ ╭╮ └────
╭──────╮ ││
│ Радиус│ ╰╯ (вынос центра
│ фрезы │ фрезы на 0.414·R)
При схеме Dog-Bone центр инструмента смещается по биссектрисе внутреннего угла под 45 градусов. Это классика. Дополнительное углубление удаляет мешающий сектор древесины. Смещение центра фрезы от вершины вычисляется по формуле: L_offset = R * (sqrt(2) - 1) ≈ 0.4142 * R. Координаты выноса по осям составляют: dx = dy = R / sqrt(2) ≈ 0.7071 * R.
Для стандартной фрезы диаметром 6 мм (R = 3.0 мм) центр выборки выносится на 1.24 мм. Полукруглые вырезы остаются видны на внешней кромке детали. Но геометрия паза сохраняет строгую симметрию. И узел отлично держит сдвиговые нагрузки. Прочность максимальна.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ MILLMASTER VMM-855S
FPV-30G фрезерный станок с ЧПУ
Фрезерный станок с ЧПУ RS 6090TT
Схема T-Bone выносит центр фрезы по касательной вдоль невидимой стенки паза на величину полного радиуса R. Круговой след от реза целиком прячется телом ответной детали при сборке. Фасад изделия остается гладким. Однако рабочая длина опорной грани паза сокращается на величину радиуса фрезы. Стык невидим.
| Метод компенсации | Смещение центра инструмента | Видимость на фасаде | Прочность соединения | Сфера применения |
|---|---|---|---|---|
| Dog-Bone (45°) | По биссектрисе на 0.4142 · R | Заметны симметричные полукруглые вырезы | Максимальная (две опорные стенки целы) | Внутренние каркасы, стеллажи, ложементы |
| T-Bone (90°) | По касательной к стенке на 1.0 · R | Полностью скрыта телом сопрягаемой детали | Средняя (одна опорная грань укорочена) | Лицевая мебель, фасады, дизайнерские столы |
| Corner Chamfer | Снятие фаски на ответном шипе | Чистый стык без доработок паза | Высокая (но требует 3D-обработки шипа) | Премиальные мебельные фасады, витрины |
Подобрать оборудование под вашу задачу
3. Параметрическое моделирование в САПР: Fusion 360
Березовая фанера имеет естественный технологический разброс толщины в пределах каждого листа и между разными партиями. Лист с паспортным номиналом 15.0 мм на практике имеет толщину от 14.7 до 15.4 мм. Фиксированный размер паза приведет к браку при смене паллеты. Мы строим адаптивные модели в CAD через глобальные переменные User Parameters. Это спасает проект.
Оператор измеряет фактическую толщину фанеры микрометром и вносит значение T_real в таблицу проекта. САПР мгновенно пересчитывает ширину всех посадочных пазов и размеры сопрягаемых шипов под обновленный размер. Брак исключен.
Таблица User Parameters для Fusion 360: ------------------------------------------------------------------------- Параметр Выражение Значение Назначение ------------------------------------------------------------------------- T_nom 15.0 mm 15.00 mm Номинал листа по паспорту T_real 15.35 mm 15.35 mm Фактический замер листа Tool_D 6.0 mm 6.00 mm Диаметр рабочей фрезы Clearance 0.15 mm 0.15 mm Посадочный зазор соединения DogBone_R Tool_D / 2 + 0.1 mm 3.10 mm Радиус угловой разгрузки Slot_Width T_real + Clearance 15.50 mm Итоговая ширина паза Tab_Length T_real * 2.5 38.38 mm Длина опорного шипа
Величина посадочного зазора Clearance назначается с учетом финишного покрытия:
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ RABBIT SF-6090
Фрезерный станок с ЧПУ EXT SHG 0404
Фрезерный станок с ЧПУ RABBIT SF-3030
- Плотная склейка: зазор от -0.05 до +0.05 мм (детали осаживаются легкими ударами киянки).
- Разборная мебель Flat-Pack: зазор от +0.12 до +0.20 мм (сборка руками без заклинивания деталей).
- Покрытие маслом: добавляем к зазору +0.08 мм на толщину двух слоев сухого остатка воска.
Инженерное правило: Всегда закладывайте параметрическую формулу
Slot_Width = T_real + Clearance. Жесткие числовые константы в эскизах приводят к браку при колебаниях влажности сырья.
4. Типология бесклеевых узловых соединений деталей
Прочность бесклеевых фанерных конструкций держится на точной геометрии узлов и силах трения сопрягаемых поверхностей. Металлические уголки и саморезы не нужны. Мы рассчитываем площадь контакта элементов под эксплуатационные нагрузки на срез и изгиб. Грамотно спроектированный замок выдерживает многократную разборку. Узел служит годами.
Сквозной клиновой замок (Wedge Lock):
┌───────────────────┐
│ Проушина │
─────┤ ┌─────────────┐ ├─────
│ │ ◄ Клин 3° │ │ ◄── Забивание клина стягивает
─────┤ └─────────────┘ ├───── детали с усилием до 1500 Н
│ Шип детали │
└───────────────────┘
- Сквозной шип с клином (Wedge Joint): Шип проходит сквозь ответную стойку насквозь. В выступающей консоли фрезеруется проушина с уклоном 3–5 градусов. Забиваемый клин создает осевое усилие стяжки до 1.5 кН.
- Поворотный замок (Hook Lock): Г-образный шип заводится в паз со смещением на шаг фиксации. Собственный вес полок блокирует обратный ход.
- Взаимный полупаз (Half-Lap Interlock): Встречные пазы на половину ширины заготовки смыкаются под углом 90 градусов. Схема незаменима для ячеистых винных шкафов и полок.
- Ласточкин хвост в пласти (2D Dovetail): Трапециевидные шипы работают на расклинивание и надежно держат растягивающие нагрузки.
| Тип замкового узла | Прочность на срез | Устойчивость к вибрациям | Возможность разборки | Трудоемкость ЧПУ |
|---|---|---|---|---|
| Сквозной шип с клином | Высокая (до 8.5 МПа) | Отличная (клин подбивается при усушке) | Многократная без износа | Средняя (2D-контур + dog-bone) |
| Ласточкин хвост 2D | Очень высокая (до 11.0 МПа) | Высокая при плотной посадке | Ограниченная (1–3 раза) | Низкая (точный контурный раскрой) |
| Взаимный полупаз (Half-Lap) | Средняя (до 5.2 МПа) | Средняя (требует фиксации по краям) | Быстрая разборка | Минимальная (прямые пазы) |
| Винтовая стяжка в торец листа | Низкая (риск расслоения шпона) | Низкая (ослабевает от вибраций) | Многократная | Требует точной присадки в торец |
Предупреждение: Вкручивание саморезов в торец фанеры без засверливания расслаивает шпон. Для силовых узлов используйте пазовые замки или резьбовые мебельные муфты с посадкой в пласть.
5. Техпроцесс раскроя, подбор фрез и отделка
Чистовой раскрой фанеры на станках с ЧПУ требует строгого выбора режущего инструмента и режимов подачи. Твердые клеевые смолы в структуре фанеры быстро затупляют стандартные фрезы по дереву. Мы используем двухзаходные компрессионные фрезы из твердого сплава VHM диаметром 6 или 8 мм. Встречные спирали сжимают шпон к центру плиты и исключают сколы. Рез выходит идеальным.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ RS 0609G
Фрезерный станок с ЧПУ RABBIT SF-1212
Фрезерный станок с ЧПУ RS 1313G
Режимы резания для фанеры ФК толщиной 15–18 мм на фрезе диаметром 6 мм:
- Частота вращения шпинделя:
18 000 об/мин - Рабочая подача стола:
7 000–9 000 мм/мин - Подача на зуб (fz):
0.19–0.25 мм/зуб - Врезание в материал: наклонный рампинг 10–15 градусов с разгоном 40 мм
При раскрое мелких деталей на вакуумном столе мы оставляем удерживающие мостики (tabs) 0.8×4.0 мм. Порядковые номера деталей гравируются коническим гравером на глубину 0.4 мм для ускорения последующей ручной сборки. Детали не смещаются.
Технологический маршрут финишной обработки:
┌──────────────────┐ ┌──────────────────┐ ┌──────────────────┐
│ Калибровка P120 │ ──► │ Шлифование P180 │ ──► │ Снятие фасок R1.5│
└──────────────────┘ └──────────────────┘ └──────────────────┘
│
▼
┌──────────────────┐ ┌──────────────────┐ ┌──────────────────┐
│ Грунтовочное │ ──► │ Межслойный пад │ ──► │ Финишный воск │
│ масло с воском │ │ Скотч-брайт P320 │ │ Располировка 24ч │
└──────────────────┘ └──────────────────┘ └──────────────────┘
Регламент финишной доводки изделий:
- Первичная шлифовка: Снятие технологических следов вакуума абразивом P120 эксцентриковой машинкой.
- Тонкая шлифовка: Шлифовка зерном P180 с полным обеспыливанием поверхности пылесосом.
- Снятие фасок: Обработка ребер кромочной радиусной фрезой R1.0–R2.0 мм для защиты кромок от сколов.
- Первый слой масла: Нанесение натурального масла с твердым воском (Osmo или Biofa) валиком с расходом 40 г/м².
- Межслойная полировка: Снятие поднятого древесного ворса падом Scotch-Brite через 12 часов сушки.
- Финишный слой: Располировка второго слоя масла хлопковой салфеткой до матового блеска.
6. Диагностика типового брака и контроль качества
Стабильный выпуск серийной продукции требует постоянного контроля режущего инструмента и настроек вакуумного стола. Это закон цеха. Оператор ЧПУ проверяет остроту кромок фрезы перед каждым включением станка. Изношенный инструмент провоцирует сколы верхнего слоя шпона и перегрев заготовки. Точный замер фактической толщины фанеры исключает брак при финишной сборке мебели.
| Дефект обработки | Первопричина дефекта | Метод устранения |
|---|---|---|
| Сколы верхнего слоя шпона | Притупление верхней спирали Down-cut или заниженная глубина первого прохода | Заменить фрезу, выставить глубину первого прохода больше длины Up-cut зоны на 1.5 мм |
| Прижоги и потемнение торца | Слишком высокая частота вращения при низкой подаче (инструмент трет, а не режет) | Увеличить подачу стола либо снизить обороты шпинделя до fz = 0.20 мм/зуб |
| Люфт деталей в пазах | Заниженная фактическая толщина листа фанеры относительно расчетного значения в CAD | Измерить партию микрометром и обновить параметр T_real в таблице переменных |
| Смещение мелких деталей | Недостаточная сила вакуумного прижима или отсутствие удерживающих мостиков | Добавить технологические перемычки (tabs) 0.8×4 мм в CAM-программе |
Чек-лист подготовки управляющей программы и станка: [ ] 1. Измерена фактическая толщина 5 листов фанеры штангенциркулем с точностью 0.02 мм. [ ] 2. Обновлен параметр T_real в CAD/CAM проекте, проверен зазор Clearance. [ ] 3. На всех внутренних прямых углах пазов сгенерированы выборки Dog-Bone или T-Bone. [ ] 4. Проверена компрессионная фреза на сколы твердосплавных кромок под лупой. [ ] 5. Очищен жертвенный слой МДФ на вакуумном столе, проверено давление разрежения (не менее -0.75 бар). [ ] 6. Расставлены удерживающие перемычки на деталях площадью менее 0.05 м². [ ] 7. Включена аспирационная система со скоростью воздушного потока от 28 м/с.
Параметрическое проектирование и применение компрессионного инструмента обеспечивают идеальную собираемость фанерных конструкций прямо со стола станка.
