Фрезерование алюминиевых композитных панелей на станках с ЧПУ решает две главные задачи. Станок выполняет сквозной раскрой заготовок по внешнему контуру. Одновременно инструмент делает выборку V-образных канавок под гибку. Мы получаем объемные фасадные кассеты прямо на рабочем столе станка. Точность обработки достигает десятых долей миллиметра.

Многослойная структура материала требует жесткого контроля глубины паза. Ошибка по высоте Z свыше 0.1 мм ведет к браку. Лицевой алюминий либо прорезается насквозь, либо растрескивается при сгибе полки.

Конструкция и материаловедение алюминиевых композитных панелей (АКП)

Композитные сэндвич-панели производят методом термического прессования. Процесс идет под высоким давлением на автоматических линиях. Лист включает лицевой алюминий с защитным покрытием PVDF или PE. Далее следуют адгезионная пленка, центральный сердечник, второй клеевой слой и тыльный грунтованный алюминий. Такая структура обеспечивает высокую жесткость при малом весе изделия.

Фрезерные станки с ЧПУ

Весь раздел →

Металлическую обшивку изготавливают из деформируемых сплавов 3003 (аналог АМц) и 5005 (аналог АМг2 по ГОСТ 4784-2019). Предел прочности сплавов составляет 145–185 МПа. Относительное удлинение достигает 8–12%. Высокая вязкость металла позволяет гнуть борта кассет без риска появления микротрещин.

В промышленном производстве применяют четыре стандартные градации толщины алюминиевой обшивки:

  • 0.21–0.30 мм: материал для интерьерных перегородок, рекламных вывесок и световых букв (толщина плиты 3.0 мм, масса 3.5–4.2 кг/м²);
  • 0.40 мм: стандарт для наружной рекламы, входных групп и малых архитектурных форм;
  • 0.50 мм: конструкционный стандарт по ГОСТ Р 57379-2016 для навесных вентилируемых фасадов высотных зданий (толщина 4.0 мм, масса 5.5–7.6 кг/м²);
  • 0.50 мм усиленный: панели толщиной 6.0 мм для мостовых переходов и объектов с ветровыми нагрузками свыше 1.5 кПа.

Типы сердечников и их поведение при механической обработке

Состав наполнителя определяет класс огнестойкости и скорость износа режущих кромок инструмента:

Тип сердечникаСостав наполнителяКласс горючестиПлотность, кг/м³Особенности механической обработки
LDPE / ПВД (PE)Полиэтилен низкой плотностиГ4 (сильногорючий)920–950Вязкий термопласт. При малой подаче плавится и забивает канавки фрезы.
FR (Fire Resistant)Полимер с гидроксидом алюминия Al(OH)₃ (до 70%)Г1 (слабогорючий)1450–1600Минеральные антипирены вызывают абразивный износ. Нужен твердый сплав ВК6-ОМ.
A2 (Non-Combustible)Минеральный силикатный компаунд (до 93%)НГ / КМ0 (негорючий)1800–2100Высокоабразивный наполнитель. Требует снижения рабочей подачи на 20%.
Инженерное правило фасадного проектирования: на фасадах зданий используют только панели с наполнителем FR (класс Г1) или A2 (класс НГ). Наружный слой алюминия обязан иметь толщину не менее 0.50 мм. Горючий полиэтиленовый сердечник PE на фасадах строго запрещен нормами пожарной безопасности.
Температурное расширение: Коэффициент линейного расширения АКП равен α = 2.4×10⁻⁵ 1/°C. Нагрев трехметровой кассеты на 50 °C удлиняет деталь на 3.6 мм. Но овальные отверстия под заклепки с ходом компенсации 3 мм полностью исключают коробление облицовки.

Геометрия V-образной выборки пазов и кинематика гибки

Борта кассеты формируют выборкой V-образных канавок с тыльной стороны листа. Фреза срезает внутренний алюминий и массив сердечника. Станок оставляет тонкий нетронутый слой полимера и наружный лицевой металл. Лицевая поверхность остается гладкой и без задиров. Это гарантирует аккуратный внешний вид изделия.

Толщина остаточного слоя полимера обязана находиться в интервале t_poly = 0.2–0.4 мм. На практике мы держим эталонную толщину 0.3 мм.

Фрезерные станки с ЧПУ

Весь раздел →
Расчет глубины фрезерования V-образного паза:
h_cut = H_panel - (t_al_front + t_poly_rem)

где:
H_panel — фактическая толщина композитной плиты (3.0 или 4.0 мм);
t_al_front — толщина лицевого алюминия (0.21–0.50 мм);
t_poly_rem — остаточный полимерный слой (норма: 0.3 ± 0.05 мм).

Остаточный слой полимера работает как пластичный демпфер. Он распределяет радиус изгиба по ширине паза. Это защищает наружную металлическую фольгу от излома. Любая ошибка по глубине резания ведет к браку:

  • Остаток полимера менее 0.15 мм: наружный алюминий растягивается выше предела текучести и лопается вдоль всей линии гиба;
  • Остаток полимера более 0.50 мм: полимер создает избыточное противодавление, выгибая лицевую плоскость и образуя кривую кромку.

Углы раскрытия пазов и форма режущей кромки

В зависимости от угла сгиба заготовки применяют пазы с углами раскрытия 90° и 135°:

Угол фрезы, αУгол загиба полки, βШирина паза по верху, BНазначение
90°90° (прямой угол)B = 2 · h_cut + b ≈ 6.5–7.5 ммБоковые борта прямоугольных фасадных кассет, вывески, короба.
135°45° (развернутый угол)B = 2 · h_cut · tg(67.5°) + b ≈ 16–18 ммОблицовка скошенных пилонов, колонн, треугольных эркеров и косых стыков.

Специальная V-образная фреза для АКП снабжена плоской вершинной площадкой шириной b = 1.5–2.0 мм. Остроконечный гравер без площадки оставляет клиновидный надрез. И этот надрез провоцирует мгновенный излом алюминия при сгибе полки на угол 90°.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Режущий инструмент: геометрия V-образных и контурных фрез

Для обработки композита применяют мелкозернистый твердый сплав группы K10–K20 (сплав ВК6-ОМ). Материал легирован кобальтовой связкой 6–8%. Твердость сплава составляет HRA 91.5–93.0. Это надежно защищает кромку от абразивного износа и налипания алюминия. Режущие грани долго сохраняют исходную остроту.

По конструкции пазовые фрезы разделяют на три группы:

Фрезерные станки с ЧПУ

Весь раздел →
  • Монолитные твердосплавные V-фрезы: цельные карбидные инструменты с 2–3 шлифованными кромками для высокоскоростной чистовой выборки;
  • Напайные V-образные фрезы: стальной корпус из стали 40Х с напаянными пластинами карбида вольфрама;
  • Корпусные фрезы со сменными ножами: инструмент со сменными поворотными пластинами. При износе нож поворачивают другой гранью без смещения высоты Z. Это снижает расходы на оснастку в 3 раза.

Инструмент для сквозного раскроя контуров

Сквозной раскрой заготовок, выборку замковых вырезов и отверстий выполняют концевыми фрезами диаметром 3.175, 4.0 или 6.0 мм:

  • Однозаходные спиральные фрезы Up-Cut: полированная канавка выбрасывает стружку вверх и исключает налипание алюминия;
  • Фрезы с нисходящей спиралью Down-Cut: направляют вектор резания вниз, прижимая заготовку к столу и убирая заусенцы;
  • Двухзаходные концевые фрезы: служат для скоростной обрезки прямолинейных кромок на подачах до 8000 мм/мин.

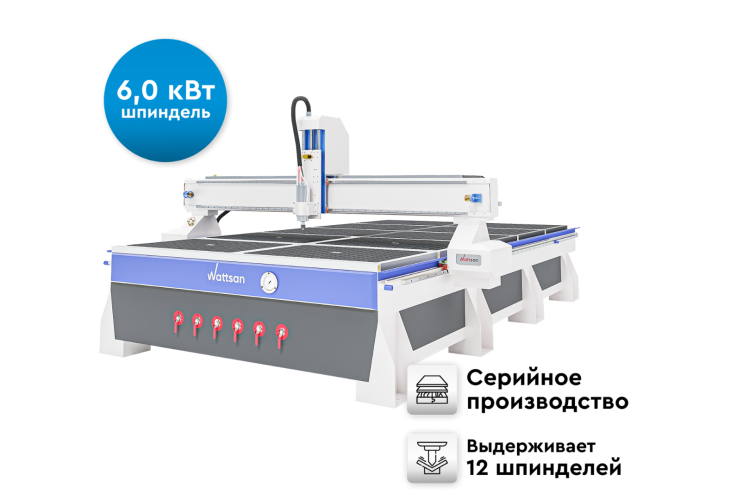

Требования к станку ЧПУ, вакуумному прижиму и прижимным пяткам

Листы композита 1220×2440 мм и 1500×4000 мм имеют малую жесткость. Свободный прогиб листа достигает 10–15 мм. Для точной фрезеровки станок оснащают жесткой станиной. Стол обязательно делают вакуумным и зонированным. Направляющие должны иметь минимальный люфт. Это исключает паразитные вибрации каретки.

Оснащение фрезерного станка ЧПУ для обработки АКП

  • Рабочее поле размером от 1500×3000 мм с жесткой термообработанной стальной станиной;
  • Зонированный вакуумный стол с насосом производительностью 250–500 м³/ч для надежного удержания тонких плит;
  • Жертвенный слой из МДФ толщиной 10–16 мм, выровненный двухсторонней торцевой фрезеровкой;
  • Шпиндель мощностью 3.2–5.5 кВт с цанговым патроном ER25/ER32 и балансировкой ротора G2.5;
  • Аспирация производительностью от 3000 м³/ч со стружкоприемником для отвода минеральной пыли.

Подготовка жертвенного слоя и вакуумная фиксация

Качество прижима зависит от состояния жертвенной плиты МДФ. Заводская плита покрыта плотной парафиновой пленкой. Эта корка почти не пропускает воздух. Перед укладкой листа мы обязательно фрезеруем обе плоскости жертвенного слоя летучей фрезой Fly Cutter со съемом по 0.8 мм.

Торцы жертвенной плиты промазывают клеем ПВА в два слоя. Это блокирует боковые утечки воздуха. Вакуумная станция создает разрежение не менее -0.65 бар. При таком давлении сила нормального прижима листа формата 1500×3000 мм превышает 29 000 кгс.

Прижимная пятка Pressure Foot: механическая стабилизация глубины

Заводской допуск по толщине листа АКП составляет ±0.15 мм. Фрезерование по фиксированной высоте Z неизбежно создает брак на участках неравномерной толщины материала.

Фрезерные станки с ЧПУ

Весь раздел →

Для стабилизации остаточного слоя применяют подпружиненную прижимную пятку (Pressure Foot). Корпус узла фиксируют на шпинделе. Пятка опирается на композит опорным кольцом с шарикоподшипниками или тефлоновым вкладышем с усилием 15–20 кг.

Фрезу зажимают с вылетом, строго равным проектной глубине паза h_cut. При движении портала пятка точно отслеживает микронеровности листа. В итоге глубина паза удерживается с точностью ±0.02 мм по всей рабочей площади стола.

Режимы резания, подача и охлаждение

Параметры резания настраивают точно. Это исключает перегрев полимерного сердечника и бережет инструмент. Малая подача на зуб вызывает трение и налипание стружки. Слишком высокая подача ведет к сколам кромок и вибрациям. Станок должен работать плавно и стабильно.

Скорость резания:
V_c = (π · D · n) / 1000 [м/мин]

Минутная подача:
V_f = n · z · f_z [мм/мин]

где:
D — рабочий диаметр фрезы, мм;
n — частота вращения шпинделя, об/мин;
z — число зубьев фрезы;
f_z — расчетная подача на один зуб, мм/зуб.

Рекомендуемые режимы фрезерования композитных панелей толщиной 3–4 мм:

ОперацияИнструментОбороты n, об/минПодача Vf, мм/минПодача fz, мм/зубГлубина за 1 проход
V-паз 90° (АКП 3 мм, PE)V-образная D16 (напайная)18 000–20 0005 000–7 0000.14–0.18Полная глубина (h = 2.7 мм)
V-паз 90° (АКП 4 мм, FR)V-образная D16 (сменные ножи)16 000–18 0004 000–6 0000.12–0.16Полная глубина (h = 3.7 мм)
V-паз 135° (АКП 4 мм, FR)V-образная D22 (напайная)16 000–18 0003 500–5 0000.10–0.14Полная глубина (h = 3.7 мм)
Контурный раскройОднозаходная D4 Up-Cut20 000–22 0004 500–6 5000.22–0.30Полная толщина (h = 4.2 мм)
Скоростной раскройОднозаходная D6 Up-Cut18 000–20 0006 000–8 5000.30–0.42Полная толщина (h = 4.2 мм)

Стратегия попутного фрезерования и воздушное охлаждение

Фрезерование АКП осуществляют методом попутного резания (Climb Milling). Толщина стружки максимальна на входе зуба. Затем стружка плавно сходит на нет на выходе. Это предотвращает подрыв алюминия и дает идеальный срез.

Фрезерные станки с ЧПУ

Весь раздел →

Жидкие СОЖ не применяют. Они размачивают плиту МДФ на вакуумном столе. Охлаждение зоны резания выполняют струей сухого сжатого воздуха через вихревую трубку Ранка-Хилша с температурой 0...+5 °C. Воздушная струя выдувает стружку из канавки и быстро охлаждает лезвия.

Технологический процесс изготовления фасадных кассет: от раскроя до сборки

Производство фасадных кассет объединяет расчет развертки, фрезеровку на ЧПУ, гибку кромок и сборку углов. Соблюдение технологии дает ровную плоскость фасада. Геометрические диагонали кассеты сохраняются с точностью до миллиметра. Каждый этап контролируют по регламенту цеха.

  1. Построение карты раскроя в CAM-системе: создают развертку кассеты с отбортовками 25–50 мм с учетом припуска на толщину материала;
  2. Высечка углов и пробивка отверстий: концевой фрезой D4 прорезают угловые замки со скруглением радиусом 1.5–2.0 мм;
  3. Фрезерование V-образных канавок: пазовой фрезой формируют линии сгиба с сохранением остаточного слоя 0.3 мм;
  4. Сквозной раскрой контура: однозаходной фрезой вырезают готовую деталь из листа;
  5. Гибка полок кассеты: загиб отбортовок выполняют вручную или на сегментном листогибе за один проход на угол 90°;
  6. Установка уголков и клепка: углы кассеты скрепляют алюминиевыми уголками 25×25×2 мм и вытяжными заклепками 4.0×10 мм из сплава AlMg5 по ГОСТ Р ИСО 15977.

Для кассет размером свыше 1200×1200 мм устанавливают промежуточные ребра жесткости. В качестве ребер берут алюминиевый омега-профиль или Z-профиль. Профиль крепят к тыльной стороне кассеты на конструкционный полиуретановый клей или вспененную ленту 3M VHB. Это исключает хлопанье панелей под ветровым напором.

Диагностика дефектов, причины брака и карта технологического контроля

Контроль режимов резания и осмотр деталей помогают быстро найти сбои. Дефекты на кромках указывают на затупление фрезы, слабый вакуум или сбой нуля по оси Z. Своевременная наладка сохраняет высокий темп выпуска продукции.

ДефектПричина возникновенияМетод устранения
Трещина металла по линии сгиба1. Остаток полимера менее 0.2 мм.
2. Использована фреза с острой вершиной без площадки (b = 0).		1. Уменьшить глубину врезания на 0.1 мм.
2. Установить инструмент с плоской площадкой b = 1.5–2.0 мм.
Криволинейный или волнистый шов гибки1. Остаток полимера более 0.5 мм.
2. Разнотолщинность панели без Pressure Foot.		1. Увеличить глубину фрезерования на 0.05 мм.
2. Установить следящую прижимную пятку.
Налипание полимера и алюминия на кромки1. Завышенные обороты при малой подаче.
2. Износ режущей кромки инструмента.		1. Увеличить скорость подачи Vf для роста подачи на зуб fz.
2. Заменить затупленную фрезу.
Заусенцы на верхней алюминиевой кромке1. Встречное фрезерование.
2. Радиальное биение шпинделя свыше 0.015 мм.		1. Переключить стратегию обработки на попутное резание.
2. Заменить цангу ER и проверить биение конуса.

Регламент контроля оператора ЧПУ

  • Провести осмотр жертвенного слоя МДФ на отсутствие механических повреждений;
  • Сделать тестовый пропил длиной 100 мм и измерить толщину остаточного слоя микрометром (0.25–0.35 мм);
  • Согнуть тестовый образец на 90° и убедиться в отсутствии микротрещин на окрашенном слое;
  • Очистить опорные ролики прижимной пятки от алюминиевой стружки;
  • Проверить вакуумное разрежение по вакуумметру (не менее -0.6 бар) перед запуском программы.
