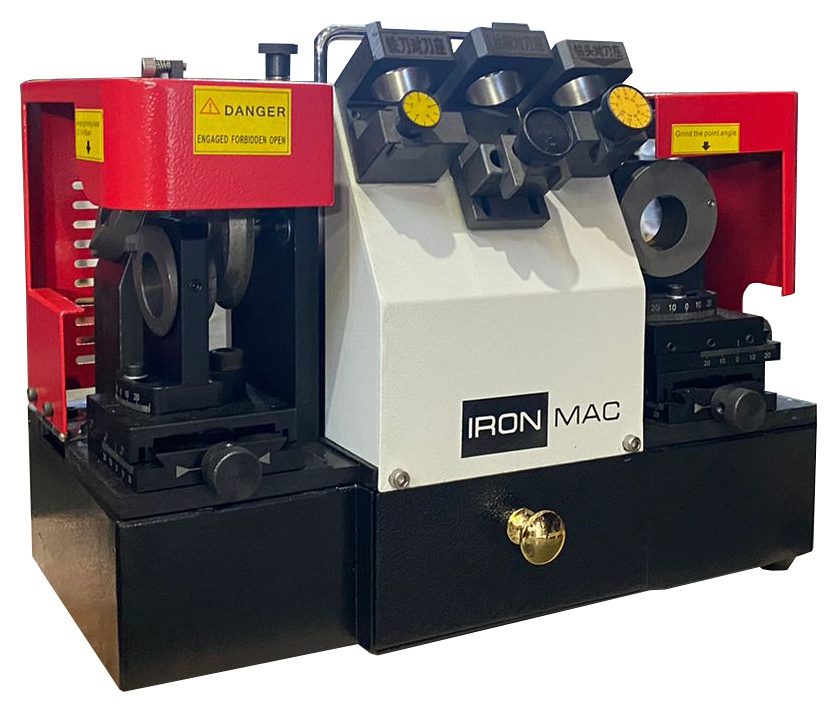

Прецизионная механическая микрообработка требует строгого согласования геометрии режущей кромки, частоты вращения шпинделя и динамики подачи. Когда гравировально-фрезерный станок с ЧПУ по металлу наносит мелкий рельеф, кончик инструмента работает в условиях околонулевых линейных скоростей. В нашей производственной практике мы регулярно сталкиваемся с ускоренным износом резцов и заусенцами на вязких сплавах. Технологу необходим точный расчет эффективного диаметра резания, грамотный выбор оправок, стабильная подача СОЖ и оптимизация CAM-траекторий.
1. Введение и фундаментальные принципы
Механическая микрообработка на станках с числовым программным управлением сочетает классическое фрезерование и локальное деформирование поверхностного слоя. В процессе резания инструмент формирует канавки с постоянной либо переменной глубиной профиля. Гравировка на ЧПУ станке решает задачи маркировки серийных промышленных деталей, изготовления приборных панелей, тиражирования матриц и создания художественных барельефов. Точность микрорельефа напрямую зависит от стабильности позиционирования шпиндельного узла по оси Z.
Главная физическая особенность конического гравера состоит в непрерывном изменении окружной скорости вдоль лезвия. На внешнем диаметре хвостовика скорость максимальна. На острие резца окружная скорость падает практически до нуля. И металл в вершине канавки пластически оттесняется в стороны под давлением режущего клина.
Для определения действительной скорости резания технологи рассчитывают эффективный диаметр контакта по формуле:
deff = 2 · ap · tg(α / 2) + wVc = (π · deff · n) / 1000
В этих выражениях ap задает глубину гравирования в миллиметрах, а угол α обозначает полный угол конуса гравера. Величина w выражает ширину площадки притупления на кончике резца. Параметр n задает обороты шпинделя, а Vc представляет скорость резания в метрах в минуту.
Современные производственные процессы разделяют механическую гравировку на базовые технологические разновидности:
- Плоское 2D контурное гравирование: перемещение резца выполняется по замкнутым векторным траекториям на постоянной глубине Z без изменения угла стенок.
- Глубокая 2.5D выборка V-Carve: шпиндель непрерывно изменяет высоту Z синхронно с движением по осям XY, обеспечивая смыкание углов шрифтов и орнаментов.
- Объемная 3D гравировка клише и штампов: послойное непрерывное профилирование сложных криволинейных матриц пуансонов, тиснильных форм и литьевой оснастки.
2. Инструментальные материалы и физика процесса
Стойкость микроинструмента определяет себестоимость серийного производства и чистоту обработанных канавок. Малый диаметр рабочей части делает гравировальные фрезы по металлу для ЧПУ крайне чувствительными к биению оправки и динамическим ударам при врезании. На нашем производстве мы используем монолитный мелкозернистый твердый сплав карбида вольфрама марки ВК6-ОМ или K44UF с размером зерна менее половины микрометра. Твердость сплава достигает 92–94 HRA, что эффективно защищает лезвие от интенсивного абразивного износа.
Однозаходные полукруглые граверы (Half-Round)
Конструкция полукруглого резца представляет собой цельный твердосплавный стержень со срезом ровно до половины диаметра. Образуется одна протяженная режущая грань и свободное пространство для стружки. Однозаходный полукруглый гравер по металлу и дереву отлично отводит вязкую стружку алюминия, латуни и полимеров. Но асимметрия сечения вызывает радиальный дисбаланс, поэтому скорость шпинделя ограничивают планкой 24 000 об/мин.
Пирамидальные граверы V-Bit
Пирамидальный V-образный гравер по металлу и дереву снабжен тремя или четырьмя симметричными режущими гранями. Симметрия гарантирует динамическую балансировку на оборотах до 50 000 об/мин. Нагрузка равномерно распределяется между несколькими лезвиями. И трехгранные резцы обеспечивают чистоту стенок при силовой маркировке легированных сталей и титановых сплавов.
Конические радиусные фрезы (Tapered Ball Nose)
Конические сферические фрезы объединяют жесткий конический хвостовик и сферический наконечник с винтовой спиралью. Коническое тело надежно гасит изгибные колебания. Мы применяем конические сферические фрезы для чистовой 3D обработки рельефов на твердых породах дерева, модельном воске и магниевых клише. Винтовая канавка формирует шелковистую поверхность без ступенчатого следа.
Алмазное выглаживание и скребковое гравирование
Алмазное гравирование выглаживание ЧПУ выполняется без вращения инструмента наконечниками из натурального или синтетического алмаза PCD. Подпружиненный держатель прижимает сферический наконечник к заготовке с постоянным усилием от 10 до 80 Н. Алмаз скользит по поверхности и формирует блестящую канавку пластическим вдавливанием без отделения стружки. Технология незаменима для ювелирных изделий, каленых стальных шильдов и тонкостенных часовых корпусов.
| Тип инструмента | Угол конуса α | Радиус / Пятка w | Обрабатываемый материал | Преимущества геометрии | Ограничения применения |
|---|---|---|---|---|---|
| Полукруглый гравер (1 грань) | 10° – 90° | 0.10 – 0.50 мм | Алюминий, латунь, акрил, медь, мягкое дерево | Превосходный вывод вязкой стружки, легкая заточка | Дисбаланс на оборотах свыше 24 000 об/мин |
| Пирамидальный V-Bit (3–4 грани) | 15° – 60° | 0.05 – 0.30 мм | Сталь 45, нержавейка AISI 304, титан, латунь | Симметричность, работа до 50 000 об/мин | Меньший объем канавки для схода стружки |
| Коническая радиусная фреза | 3.5° – 15° | R 0.25 – R 1.50 мм | Твердое дерево, МДФ, магний, модельный воск | Высокая жесткость на изгиб, гладкий 3D рельеф | Невозможность получения острых углов профиля |
| Алмазный скребок (PCD) | 90° – 120° | R 0.05 – R 0.20 мм | Закаленная сталь до 62 HRC, золото, серебро | Зеркальная канавка без заусенцев и стружки | Ограничение глубины за проход до 0.05 мм |
Подобрать оборудование под вашу задачу
3. Расчет режимов резания и технологических параметров
Назначение технологических параметров фрезерования для микроинструмента принципиально отличается от силовой черновой металлообработки. Тонкий кончик гравера диаметром 0.1 мм легко обламывается при малейшем превышении допустимой силы резания. В нашей практике гравировка по металлу на станке латунь сталь требует точного расчета минутной подачи и строгого контроля осевого заглубления. Занижение подачи столь же губительно для инструмента, поскольку кромка начинает тереться о заготовку, перегреваться и терять твердость.
Для расчета рабочей минутной подачи станка ЧПУ используют базовую зависимость:
F = n · z · fzЗдесь F обозначает минутную подачу стола в мм/мин, n выражает частоту вращения шпинделя в об/мин, z задает число режущих зубьев, а fz представляет подачу на зуб в миллиметрах. Для однозаходного резца принимают z = 1.
Практический пример расчета для латунного клише
Рассмотрим изготовление клише для горячего тиснения из автоматной латуни ЛС59-1. Нам необходимо нанести мелкий шрифт с шириной штриха 0.25 мм на глубину ap = 0.3 мм. Мастер берет твердосплавный гравер с углом конуса α = 30° и площадкой притупления w = 0.10 мм.
Сначала определяем расчетный эффективный диаметр резания:
deff = 2 · 0.3 · tg(15°) + 0.10 = 2 · 0.3 · 0.2679 + 0.10 = 0.1607 + 0.10 ≈ 0.26 ммОптимальная скорость резания для латуни твердым сплавом составляет Vc = 150 м/мин. Вычислим расчетную частоту вращения:
n = (1000 · Vc) / (π · deff) = (1000 · 150) / (3.1416 · 0.26) ≈ 183 640 об/минПоскольку шпиндель станка ограничен планкой 24 000 об/мин, выставляем максимум n = 24 000 об/мин. Действительная скорость резания на эффективном диаметре составит Vc = 19.6 м/мин. Принимаем допустимую подачу на зуб fz = 0.015 мм/зуб. Рассчитываем минутную подачу:
F = 24000 · 1 · 0.015 = 360 мм/минПодачу вертикального врезания по оси Z устанавливаем на уровне Fz = 110 мм/мин с наклонным врезанием под углом 5°.
| Материал заготовки | Твердость / Плотность | Рекомендуемый инструмент | Обороты n, об/мин | Глубина ap, мм | Подача стола F, мм/мин | Тип охлаждения |
|---|---|---|---|---|---|---|
| Дюралюминий Д16Т | 105 HB | Гравер полукруглый 30°, w = 0.1 мм | 20 000 – 24 000 | 0.15 – 0.25 | 450 – 600 | Спиртовой туман MQL / Воздух |
| Латунь ЛС59-1 | 130 HB | Гравер V-Bit 30°–45°, w = 0.1 мм | 18 000 – 24 000 | 0.20 – 0.40 | 350 – 500 | Минеральное масло / Сухой рез |
| Сталь 40Х / AISI 1045 | 220 HB | Пирамида 45°–60°, w = 0.15 мм TiAlN | 15 000 – 18 000 | 0.05 – 0.10 | 180 – 250 | Эмульсионная СОЖ 8% под давлением |
| Нержавеющая сталь 12Х18Н10Т | 180 HB | Пирамида 60°, w = 0.20 мм AlCrN | 12 000 – 16 000 | 0.03 – 0.06 | 120 – 180 | Синтетическая СОЖ с присадками |
| Дуб, ясень (массив) | 700 кг/м³ | Коническая сферическая R 0.5 мм | 18 000 – 22 000 | 1.50 – 3.00 | 1500 – 2200 | Интенсивная аспирация стружки |
| Двухслойный пластик Rowmark | 1.15 г/см³ | Полукруглый гравер 45°–60°, w = 0.2 мм | 16 000 – 20 000 | 0.08 – 0.12 | 800 – 1200 | Сжатый осушенный воздух |
| Литой акрил Plexiglas | 1.19 г/см³ | Однозаходный гравер 60°, w = 0.25 мм | 14 000 – 18 000 | 0.30 – 0.60 | 600 – 900 | Воздушный обдув со спиртом |
4. Специфика оснастки, охлаждения и траекторий обработки
Качество гравировки определяется режущим инструментом наряду с прецизионностью технологической оснастки. Нежесткое закрепление листовой заготовки вызывает упругие вибрации тонкого материала и искажение глубины профиля. На наших фрезерных станках мы применяем комбинацию вакуумных координатных столов с пористыми ковриками и калиброванных механических прижимов. При гравировании шильдов из пластика и тонкой латуни отлично зарекомендовала себя фиксация термоклеем или полиэфирным скотчем на шлифованной плите.
Фрезерные станки с ЧПУ по размерам рабочей зоны
Весь раздел →
3D Фрезерный станок c ЧПУ Wattsan A1 1616
3D Фрезерный станок c ЧПУ Wattsan A1 1616 NcStudio
3D Фрезерный станок c ЧПУ Wattsan A1 1616 RichAuto
Большую роль в стабильности микрофрезерования играет смазочно-охлаждающая среда. При сухой гравировке алюминия вязкая стружка мгновенно налипает на твердосплавную кромку резца. Происходит заклинивание и скол острия. Для сплавов алюминия превосходные результаты дает распыление микродоз спирта через форсунку MQL. Спирт быстро испаряется, охлаждает зону резания и оставляет деталь чистой.
Для гарантированного соблюдения стабильной глубины рельефа на криволинейных деталях мы используем строгий регламент наладки:
- Тщательная очистка базового стола и фиксация заготовки с контролем плоскостности индикатором.
- Установка инструмента в прецизионную цангу ER11 или ER16 класса UP с радиальным биением менее 3 мкм.
- Автоматическое сканирование карты высот контактным щупом Touch Probe с шагом сетки 10x10 мм.
- Программная компенсация управляющей программы в CAM-модуле Auto-Leveler под профиль кривизны заготовки.
- Выполнение чистовой гравировки попутным методом фрезерования для исключения поверхностных заусенцев.
При изготовлении штампов CAM-система строит послойные траектории выборки. Черновую выборку глубоких карманов выполняет цилиндрическая микрофреза. Гравер осуществляет лишь финишную доработку мелких углов и фасок. Подобная ступенчатая схема многократно продлевает ресурс тонкого острия.
5. Типичные производственные дефекты и регламент устранения
Брак при механической микрообработке возникает вследствие термических напряжений, вибраций и неверно выбранной кинематики резания. Появление дефектов на финишной стадии гравирования дорогостоящей детали или литейного штампа приводит к ощутимым потерям цеха. Анализ износа режущей кромки под оптическим микроскопом позволяет оператору своевременно выявить первопричину технологического сбоя. Систематический аудит станочной системы предотвращает преждевременный износ узлов и гарантирует стабильную повторяемость микронных допусков.
Образование грата и заусенцев на цветных металлах
Главной причиной образования заусенцев на кромках латунных и алюминиевых деталей является потеря остроты вершины гравера и переход от резания к пластическому выдавливанию металла. Если радиус скругления лезвия превышает 10 мкм, вязкий материал затягивается под заднюю грань. Для решения проблемы мы заменяем затупленный резец на свежий гравер с полированной стружечной канавкой и включаем попутное фрезерование с подачей масляного тумана. Дополнительный чистовой проход на глубине 0.02 мм чисто срезает остаточный микрограт.
Сколы кончика твердосплавного гравера
Твердый сплав обладает высокой твердостью на сжатие, но разрушается от ударных растягивающих нагрузок при прямом вертикальном врезании по оси Z. Вход гравера в заготовку на рабочей подаче скалывает тонкое острие. Для предотвращения аварий технологи задают врезание по пологой спирали или наклонный вход под углом 3–5°. Вертикальная подача врезания не должна превышать 30% от горизонтальной скорости стола.
Ворсистость и вырыв волокон древесины
При гравировке дуба, ясеня или сосны граверами с тупым углом нередко происходит задирание волокон поперек текстуры древесины. Дефект усиливается при повышенной влажности массива свыше 10%. Для чистого реза мы берем конические фрезы со спиралью Down-Cut, направляющие усилие резания вниз к опорному столу. Предварительное нанесение порозаполнителя на заготовку полностью исключает сколы тонких рельефных элементов.
Оплавление кромок и налипание акрила
Органическое стекло обладает невысокой температурой термического размягчения. При трении гравера о стружку полимер плавится и заваривает формируемый паз. Чтобы избежать перегрева, оператор увеличивает подачу на зуб до 0.04–0.06 мм/зуб и снижает обороты шпинделя до 14 000–16 000 об/мин. Обдув холодным осушенным воздухом моментально эвакуирует стружку из зоны резания и обеспечивает прозрачность гравированного рельефа.
