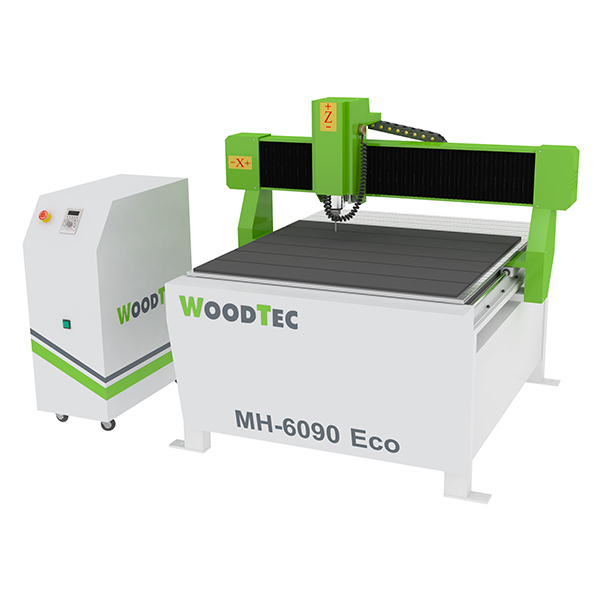

Гравировка фотографий на дереве с помощью фрезерного станка с ЧПУ позволяет переносить растровые портреты на массив твердых пород и фанеру с фотографической точностью. В нашей производственной практике мы регулярно настраиваем траектории для граверов V-Bit, рассчитываем глубину врезания по градациям серого и устраняем паразитный ворс. В настоящем руководстве подробно разобраны алгоритмы дизеринга Floyd-Steinberg и Atkinson, подготовка растра в PhotoVCarve, формулы расчета бокового шага и финишное контрастирование рельефа патиной.
Физические основы и методы полутоновой гравировки древесины
Полутоновая гравировка древесины на станках с ЧПУ базируется на оптической иллюзии формирования градаций яркости за счет изменения геометрии микрорельефа. В цеховых условиях мы трансформируем яркость пикселей цифрового изображения в физическую ширину канавки либо плотность точечных углублений. Чем глубже конический гравер погружается в массив, тем шире становится канавка. И тем темнее воспринимается обработанный участок после финишного тонирования.
В машинной деревообработке и производстве художественных панно применяются три базовых технологических метода переноса фотоизображений:
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 G3
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4
Фрезерный станок с ЧПУ MILLMASTER VMM-845 G3
- Линейная гравировка переменной глубины (V-Carving / Lithophane метод). Инструмент перемещается параллельными строками с постоянным шагом, непрерывно изменяя координату Z пропорционально яркости пикселя. На темных участках гравер врезается глубже, формируя широкий паз. На светлых зонах кончик едва касается материала.
- Точечная растровая гравировка (Dot Dithering). Фреза совершает возвратно-поступательные погружения в материал, оставляя матрицу микроточек. Плотность распределения и диаметр точек формируют полутоновую градацию по принципу газетной печати.
- Объемный 3D-рельеф по карте высот (Heightmap / Bump). Пиксели полутонового изображения интерпретируются как высотные отметки полноценного 3D-барельефа с непрерывным профилированием сферическими микрофрезами.
Каждый метод обладает технологической спецификой. Линейный растр V-Bit демонстрирует максимальную скорость фрезерования. Но 3D-барельеф по карте высот обеспечивает тактильную глубину, требуя больше машинного времени.
Сравнительная характеристика методов гравировки полутоновых изображений
| Метод гравировки | Применяемый инструмент | Принцип кодирования полутонов | Скорость обработки | Визуальная глубина |
|---|---|---|---|---|
| V-Carve (Линейный растр) | Конический гравер V-Bit 15°–60° | Переменная глубина и ширина строчки | Высокая (до 4000 мм/мин) | Высокий контраст при заливке патиной |
| Dot Dithering (Точечный) | Конический или сферический гравер | Плотность и глубина отдельных микроточек | Средняя (динамика оси Z) | Газетный растровый эффект |
| Continuous Grayscale 3D | Микросферическая фреза R0.25–R0.5 мм | Непрерывная карта высот (Heightmap) | Низкая (высокая плотность строк) | Полноценный тактильный 3D-барельеф |
| Cross-Hatch (Перекрестный) | Гравер V-Bit 30°–45° | Пересечение двух растровых сеток под 90° | Средняя (двойной проход) | Глубокая прорисовка теней |
Алгоритмы цифровой растеризации: Floyd-Steinberg, Atkinson и Halftone
Качественная передача полутонов на древесине требует предварительного преобразования непрерывного полутонового спектра в дискретный растр через математические алгоритмы дизеринга. При механической гравировке станок не способен менять оттенок резца, поэтому иллюзия теней формируется плотностью распределения микроточек. Наш опыт показывает, что выбор алгоритма напрямую определяет читаемость мелких черт лица и контрастность текстуры дерева. При этом правильная диффузия ошибки полностью устраняет ступенчатые градиенты.
При точечной и штриховой обработке ядро алгоритма дизеринга рассчитывает погрешность квантования между исходной яркостью пикселя и допустимым уровнем заглубления фрезы. Затем эта погрешность распределяется на соседние необработанные пиксели по матричной схеме весовых коэффициентов.
Математическая модель алгоритма Флойда-Стейнберга передает ошибку дискретизации e четырем смежным точкам:
e_FS(x+1, y) = 7/16 · e, e_FS(x-1, y+1) = 3/16 · e, e_FS(x, y+1) = 5/16 · e, e_FS(x+1, y+1) = 1/16 · e
