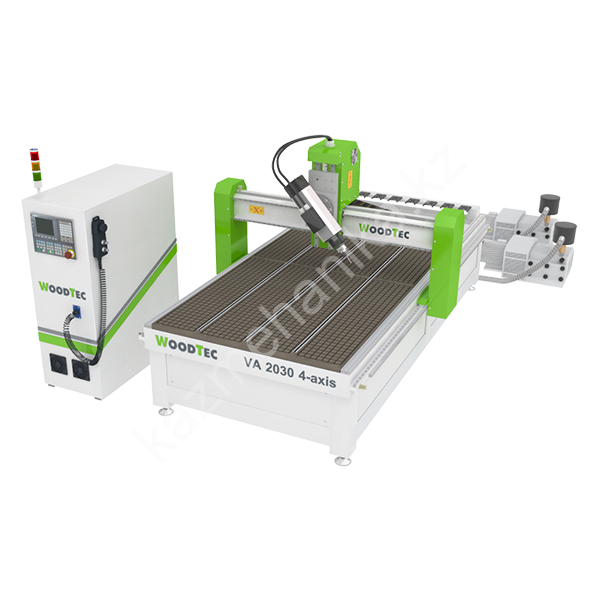

Механическая фрезеровка печатных плат на станках с ЧПУ позволяет оперативно создавать прецизионные двухсторонние прототипы без применения опасных химических реактивов. Технология PCB Isolation Milling базируется на локальном удалении медной фольги коническим гравером по контуру проводников. Для стабильного контакта требуется жесткий фрезерный станок и микронная повторяемость глубины резания. В нашей заводской лаборатории сквозной цикл от принципиальной схемы до готового смонтированного модуля занимает менее одного часа. Мы проверили это на сотнях рабочих прототипов.
Сущность механической изоляции дорожек: сравнение с химическим травлением
Метод механической изоляции проводников полностью вытесняет жидкостное травление при макетировании радиоэлектронных узлов и выпуске опытных серий. В классическом химическом процессе технологи применяют едкие растворы хлорного железа или персульфата аммония. Эти химикаты требуют постоянной утилизации. Они пачкают оснастку и вызывают боковое подтравливание тонких медных дорожек под маской. А при фрезеровании медный слой срезается острой вершиной гравера с формированием вертикальной стенки проводника. Брак дорожек исключен.
Фольгированный стеклотекстолит марки FR-4 представляет собой прочный композит из сплетенных нитей алюмоборосиликатного стекла и эпоксидной смолы. Диэлектрическая проницаемость материала составляет 4.4. Стандартная толщина медной фольги равна 18 мкм или 35 мкм. Реже в силовой электронике используют фольгу 70 мкм. Кроме FR-4 в цехах обрабатывают бумажно-бакелитовый гетинакс марки FR-2, текстильный текстолит и платы с алюминиевой подложкой IMS для мощных светодиодов.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 G3

Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4

Фрезерный станок с ЧПУ MILLMASTER VMM-845 G3
Фрезерный станок с ЧПУ воспроизводит микротопологию дорожек напрямую из векторных файлов CAD без фотошаблонов, ультрафиолетового экспонирования и жидких проявителей. Качество поверхности медных дорожек и контактных площадок позволяет приступать к пайке SMD-элементов сразу после снятия заусенцев микроабразивной губкой.
Главным достоинством механической технологии остается мгновенная скорость проверки схемотехнических гипотез. Инженер оперативно вносит изменения в трассировку проводников, запускает управляющую программу и тестирует готовый узел на стенде. Однако твердые волокна кремниевого стекла в FR-4 вызывают ускоренный абразивный износ режущей кромки инструмента. Резцы тупятся быстрее. И технолог обязан с особой точностью подбирать режимы резания и геометрию фрез.
Сравнительный анализ методов изготовления печатных плат
| Технологический параметр | Механическая фрезеровка на ЧПУ | Химическое травление (ЛУТ / Фоторезист) | Заводское контрактное производство |
|---|---|---|---|
| Время изготовления образца | 30–60 минут от проекта до пайки | 2–4 часа с сушкой и проявкой | 3–10 рабочих дней с доставкой |
| Минимальный зазор изоляции | 0.10–0.15 мм (зависит от пятки гравера) | 0.15–0.20 мм (риск смыва дорожек) | 0.075–0.090 мм (фотолитография) |
| Экологичность процесса | Сухая механическая обработка без стоков | Токсичные растворы солей меди | Промышленная очистка отходов |
| Сверление и вырезка контура | В единой автоматической операции | Ручной станок или отдельный ЧПУ | Высокоскоростные сверлильные центры |
| Себестоимость единичной платы | Минимальная (стоимость заготовки) | Низкая при высоких затратах труда | Высокая из-за подготовки шаблонов |
Инструментальный набор: конические граверы V-bit, микросверла и кукурузные фрезы
Для прецизионной микрообработки фольгированных диэлектриков применяют специализированный режущий инструмент из мелкозернистого карбида вольфрама. Исходный твердый сплав высокой твердости отлично противостоит истиранию при контакте со стекловолокном. Комплект для производства печатной платы содержит конические граверы для изоляции меди, спиральные микросверла для выводов и рашпильные фрезы для чистовой обрезки контура. Стойкость инструмента определяет экономику процесса.
Контурную изоляцию выполняют однозаходными граверами V-bit с углом при вершине $lpha = 10^\circ ext{--}30^\circ$ и плоской режущей пяткой $w_0 = 0.10 ext{--}0.20 ext{ мм}$. Результирующая ширина изоляционного паза $W$ на плате жестко связана с глубиной заглубления инструмента $d$ тригонометрической зависимостью:
$$W = 2 \cdot d \cdot an\left(rac{lpha}{2}ight) + w_0$$
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ MILLMASTER VMM-855S

FPV-30G фрезерный станок с ЧПУ

Фрезерный станок с ЧПУ RS 6090TT
Рассмотрим конкретный практический расчет для фольги 35 мкм. Технолог задает глубину врезания $d = 0.045 ext{ мм}$ при угле инструмента $lpha = 20^\circ$ и пятке $w_0 = 0.10 ext{ мм}$. Итоговая ширина канавки составит:
$$W = 2 \cdot 0.045 \cdot an(10^\circ) + 0.10 = 0.09 \cdot 0.1763 + 0.10 pprox 0.116 ext{ мм}$$
Огромное влияние на стойкость микроинструмента оказывает радиальное биение шпинделя. Если биение цанги превышает 5–10 мкм, микроскопический кончик гравера испытывает ударные нагрузки и мгновенно скалывается при врезании. Инструмент гибнет за секунды. В нашей работе мы применяем прецизионные цанги класса точности ER11-UP с биением менее 3 мкм.
Для сверления контактных переходов используют цельные твердосплавные спиральные сверла диаметром 0.3–1.2 мм с хвостовиком 3.175 мм (1/8 дюйма). Обрезку платы по внешнему габариту производят фрезами с ромбической насечкой «кукуруза» (Diamond Cut). Разнонаправленные микролезвия кукурузной фрезы аккуратно перерезают стеклянные волокна без образования сколов. Кромка среза остается гладкой.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ RABBIT SF-6090

Фрезерный станок с ЧПУ EXT SHG 0404

Фрезерный станок с ЧПУ RABBIT SF-3030
- Конические граверы V-bit (10°–30°): формируют микрозазоры между проводниками и контактными площадками чип-компонентов 0805 и 0603.
- Твердосплавные микросверла (0.3–1.2 мм): выполняют скоростное сверление переходных и монтажных отверстий без смещения центра.
- Рашпильные фрезы «кукуруза» (1.0–2.0 мм): фрезеруют наружные пазы, крепежные проушины и внешний периметр платы.
- Концевые микрофрезы (End Mill 0.6–1.0 мм): выбирают сплошные свободные участки фольги (операция Rubout / Copper Clearance).
Подобрать оборудование под вашу задачу
Компенсация кривизны текстолита: построение карты высот через контактный щуп
Критическим барьером при микрофрезеровании дорожек выступает исходная кривизна заготовок стеклотекстолита. Заводской допуск на разнотолщинность и прогиб листа FR-4 составляет $\pm 0.15 ext{ мм}$. При расчетной глубине фрезерования 0.045 мм перепад высот в десятую долю миллиметра приведет к браку партии. В понижениях рельефа гравер не прорежет медь. На возвышениях он срежет проводник целиком. Это недопустимо.
Проблему надежно устраняет алгоритм автоматического построения карты высот (Auto-leveling или Height Map). В роли прецизионного датчика Z-Probe выступает электрическая цепь между фольгой заготовки и телом гравера. Сигнальный провод от платы управления станком подсоединяют к фольге зажимом «крокодил», а ответный провод замыкают на шпиндель через токосъемник или корпус. Метод прост и точен.
Юстировка кривизны текстолита на рабочем столе включает четкую последовательность шагов:
- Фиксируют заготовку стеклотекстолита на ровной жертвенной плите фрезерного станка.
- Подключают щуп Z-Probe к медному слою и цанге шпинделя с проверкой срабатывания датчика в диагностическом окне программы.
- Определяют границы рабочей области платы и выбирают плотность координатной сетки с шагом 5х5 мм или 8х8 мм.
- Запускают цикл автоматического контактного сканирования: станок опускает гравер в каждом узле сетки до касания меди и сохраняет массив координат Z.
- Активируют программную билинейную интерполяцию: система пересчитывает координаты G-кода, непрерывно корректируя высоту шпинделя по Z во время гравировки.
Программную компенсацию карты высот поддерживают популярные управляющие комплексы Candle, bCNC, Mach3 и LinuxCNC. Контроллер станка на лету трансформирует координаты перемещений гравера, идеально повторяя локальные изгибы текстолита. В итоге ширина дорожек сохраняет строгую стабильность по всему рабочему полю. Контакт идеален.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ RS 0609G

Фрезерный станок с ЧПУ RABBIT SF-1212

Фрезерный станок с ЧПУ RS 1313G
Для двусторонних плат применяют технологию совмещения слоев по реперным базирующим штифтам (Registration Pins). В жертвенном столе станка фрезеруют два глухих отверстия диаметром 3.175 мм под калиброванные штифты. Такие же отверстия сверлят в заготовке платы в первом установе. При перевороте заготовки штифты обеспечивают соосность слоев с точностью до 0.02 мм. Перекосы исключены.
Сквозная CAM-цепочка: экспорт Gerber и генерация траекторий во FlatCAM
Преобразование принципиальной электрической схемы в готовую управляющую программу строится на базе открытых стандартов САПР. Разработчик выполняет разводку печатной платы в среде проектирования KiCAD, Altium Designer или EasyEDA. По завершении трассировки генерируют стандартные векторные файлы фотоплоттера Gerber RS-274X для слоев меди и файл сверловки Excellon (.drl). Процесс автоматизирован.
Сформированные файлы импортируют в специализированный CAM-пакет FlatCAM или CopperCAM для подготовки управляющих траекторий. Программа распознает контуры проводников, полигонов и контактных площадок. На базе геометрии инструмента формируются эквидистантные траектории движения вершины гравера с учетом заданного отступа изоляции. Все рассчитывается за секунды.
Для облегчения последующей ручной пайки и устранения паразитных емкостей оператор задает многопроходную изоляцию проводников (параметр Passes). При выборе трех-четырех проходов с взаимным перекрытием 20% инструмент снимает широкую полосу меди вокруг проводника. А для высоковольтных цепей на станке запускают полную выборку фольги (Clearance / Rubout) концевой микрофрезой. Это исключает пробой.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ EXT SHG 0609

Фрезерный станок с ЧПУ RABBIT SF-1218

Фрезерный станок с ЧПУ RS 1318G
После расчета траекторий FlatCAM экспортирует три самостоятельных файла G-кода: гравировка меди, сверление отверстий и вырезка контура. Управляющие программы передают в стойку ЧПУ. Высокая точность позиционирования шаговых или сервоприводов станка гарантирует идеальное попадание сверла в центры контактных площадок. Смещение осей отсутствует.
Режимы резания, фиксация текстолита и защита от абразивной стеклопыли
Фрезерование фольгированного стеклотекстолита требует предельно высоких оборотов шпинделя из-за микроскопического диаметра режущей вершины гравера. Физическая скорость резания $v_c$ на пятке диаметром 0.1 мм крайне мала. Скорость стремится к нулю. Поэтому высокоскоростной шпиндель разгоняют до $n = 18\,000 ext{--}30\,000 ext{ об/мин}$, что предотвращает сминание фольги и образование заусенцев.
Рабочую скорость подачи стола $V_f$ поддерживают на уровне 300–800 мм/мин. Минутная подача жестко рассчитывается через число зубьев инструмента и оптимальную толщину стружки:
$$V_f = n \cdot z \cdot f_z$$
Для однозаходного гравера ($z = 1$) подача на зуб составляет $f_z = 0.015 ext{--}0.025 ext{ мм/зуб}$. Скорость врезания по вертикальной оси Z (Plunge Rate) строго ограничивают пределом 60–100 мм/мин. Медленное вертикальное погружение исключает скалывание хрупкого острия гравера при соударении с медью. Резец служит дольше.
В ходе резания стеклотекстолита FR-4 образуется мелкодисперсная аэрозольная пыль из осколков кварцевого стекла и эпоксидной смолы. Эта пыль представляет прямую токсическую опасность для дыхательной системы человека и быстро выводит из строя линейные направляющие и ШВП станка. Абразив губит механику. На шпиндель обязательно монтируют защитный щеточный пылезащитный кожух, подключенный к аспирационной установке с циклоном и фильтром тонкой очистки HEPA H13. При фрезеровании плат на алюминиевой подложке для предотвращения налипания стружки на зубья подается масляный туман или СОЖ.
Качественная фиксация заготовки исключает вибрации и подрыв тонкого текстолита вверх. В практике прототипирования применяют тонкий двухсторонний термостойкий скотч на акриловой основе, наклеиваемый на гладкий жертвенный стол из вспененного ПВХ или МДФ. В условиях серийного участка используют вакуумный стол с индивидуальным уплотнительным контуром, обеспечивающий равномерный прижим листа по всей площади. Плата лежит неподвижно.
Рекомендуемые режимы механической обработки печатных плат FR-4
| Технологическая операция | Применяемый инструмент | Обороты шпинделя $n$, об/мин | Скорость подачи $V_f$, мм/мин | Глубина за проход $a_p$, мм | Способ охлаждения / Удаления стружки |
|---|---|---|---|---|---|
| Изоляционная гравировка | Конический гравер V-bit 20°, пятка 0.1 мм | 20 000–26 000 | 400–600 | 0.040–0.045 | Аспирация со щеточным кожухом |
| Выборка меди (Rubout) | Концевая микрофреза $arnothing 0.8 ext{ мм}$ | 18 000–22 000 | 500–700 | 0.045–0.050 | Вакуумный пылеотсос |
| Микросверление | Твердосплавное сверло $arnothing 0.6 ext{ мм}$ | 22 000–30 000 | 150–250 (по Z) | Сквозная глубина с циклом G83 | Сухой отсос стружки |
| Контурная обрезка | Фреза «кукуруза» $arnothing 1.5 ext{ мм}$ | 18 000–22 000 | 400–600 | 0.50–0.80 (в 2–3 прохода) | Циклонный пылеотсос со щеткой |
Типичные дефекты при фрезеровке печатных плат и методы их устранения
| Признак дефекта | Вероятная первопричина | Способ устранения и корректировки |
|---|---|---|
| Обрыв тонких дорожек | Избыточная глубина резания или скол вершины гравера | Уменьшить глубину врезания по Z, заменить инструмент, заново снять карту высот |
| Недорезанная медная фольга | Коробление заготовки без автокалибровки Z-Probe | Уменьшить шаг сетки сканирования высот, проверить надежность фиксации платы |
| Обильные заусенцы на кромках меди | Низкие обороты шпинделя или затупление инструмента | Поднять обороты до 24 000 об/мин, заменить гравер на новый из сплава микрозернистой группы |
| Смещение слоев двухсторонней платы | Люфт в направляющих ЧПУ или неточность реперных штифтов | Отрегулировать натяг ШВП, использовать калиброванные стальные штифты 3.175 мм |
| Поломка микросверл при входе | Слишком высокая подача по Z или биение патрона | Снизить подачу врезания до 150 мм/мин, проверить радиальное биение цанги ER11 |
