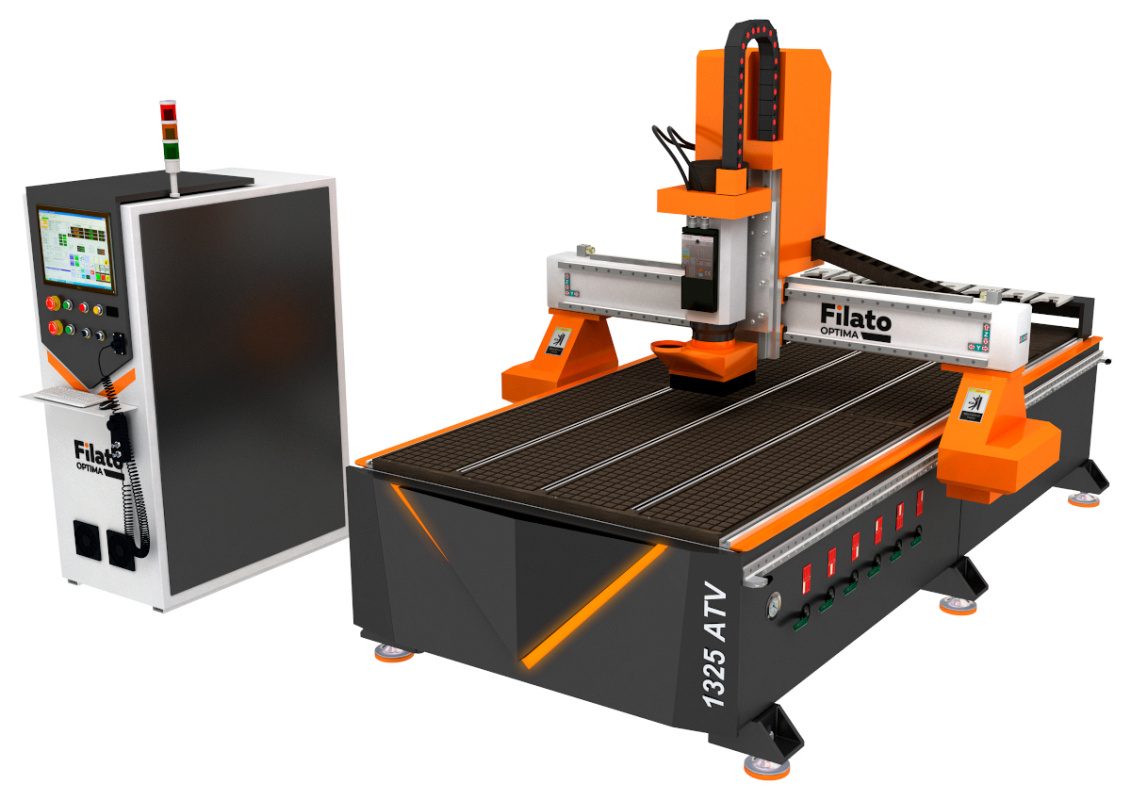

Подготовка управляющих программ для станков с числовым программным управлением требует глубокого понимания механики резания и кинематики направляющих. Ошибки стоят дорого. Но в цеховой практике пакеты ArtCAM и Vectric VCarve Pro годами удерживают статус надежных инструментов. Они закрывают весь спектр задач. С их помощью технологи кроят листовые пластики, фрезеруют фасады из МДФ, гравируют латунь и режут сложные деревянные барельефы. Поверхностный выбор параметров резания оборачивается поломкой твердосплавных фрез, перегревом шпинделя или браком партии. Разберем каждый шаг подготовки качественного G-кода детально и последовательно, опираясь на реальный опыт настройки оборудования.

Базовые 2D-стратегии: раскрой по профилю, выборка карманов и сверление

Плоская векторная обработка покрывает большую часть типовых производственных задач. Она незаменима при раскрое фанеры, изготовлении пазов под сборку корпусной мебели и сверлении присадочных отверстий. В ArtCAM и VCarve технологический базис опирается на три основные траектории.

Обработка по профилю (Profiling) формирует контурную резку деталей. Инструмент направляется снаружи вектора для внешних габаритов, внутри вектора для внутренних окон или строго по вектору для прорезки декоративных канавок. И при сквозном раскрое мы всегда внедряем технологические удерживающие перемычки (Tabs / Bridges) шириной 4–6 мм и высотой 1.5–2 мм. Мера исключает сдвиг отрезанной детали потоком воздуха от аспирации или боковым давлением фрезы. Ведь без перемычек мелкие обрезки портят режущие кромки.

Фрезерные станки с ЧПУ

Весь раздел →

Выборка кармана (Pocketing) полностью удаляет слой материала внутри замкнутого контура на заданную глубину. Доступны две базовые схемы: растровая змейка (параллельные проходы) и смещение (Offset, концентрические проходы от центра наружу или от краев внутрь). Смещение формирует гладкую боковую стенку кармана. При фрезеровании глубоких пазов мы оставляем чистовой припуск 0.2–0.4 мм по стенкам. На финальном этапе этот припуск срезается отдельным проходом на полную глубину за один проход по контуру. Это убирает микроступеньки между слоями.

Сверление (Drilling) применяется для формирования монтажных отверстий под конфирматы, шканты и фурнитуру. А если глубина отверстия превышает два диаметра сверла, мы активируем цикл глубокого сверления с периодическим полным выводом инструмента (Peck Drilling). Прием своевременно удаляет стружку из глубокого канала, предотвращает налипание разогретого материала и исключает заклинивание сверла в заготовке.

Стратегия V-Carve: динамический подъем конической фрезы и острые углы

Цилиндрическая концевая фреза физически не способна сформировать острый внутренний угол из-за радиуса своего торца. Сформировать четкие грани позволяет специализированная стратегия V-Carve (гравировка по средней линии). Она задействует непрерывное трехмерное позиционирование конического гравера с углом при вершине 60°, 90° или 120°.

Алгоритм вычисляет траекторию так, чтобы боковые режущие грани конуса непрерывно касались обеих границ векторного контура. На широких участках траектории гравер опускается глубже по вертикальной оси Z. Когда контур сужается, инструмент плавно выталкивается вверх, выходя острием в нулевую плоскость заготовки. В углах букв и на стыках узоров система выполняет подъем по оси Z при синхронном движении по осям X и Y. И на материале формируются четкие трехгранные внутренние углы. Прием незаменим для классических мебельных филенок, накладного резного декора и сложной типографики. Если ширина элемента велика, траекторию дополняют плоской зачисткой дна концевой фрезой большего диаметра.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

3D-обработка рельефов: черновая послойная выборка и чистовые шаги

Объемное трехмерное фрезерование барельефов, икон, декоративных панелей и мастер-моделей строится по двухстадийной схеме. Схема четко разделяет грубое снятие массы и чистовое формирование гладкого микрорельефа.

Фрезерные станки с ЧПУ

Весь раздел →

Черновая 3D-выборка (Roughing) снимает излишки массива древесины или модельного пластика. Для этой цели мы берем жесткую цилиндрическую концевую фрезу либо черновую кукурузу диаметром от 6 до 12 мм. Траектория выстраивается послойно с растровым шагом (Z-Level или 3D Raster). На этом шаге задают равномерный припуск 0.5 мм по всей площади 3D-модели. Но припуск надежно защищает хрупкий чистовой гравер от внезапных ударных нагрузок при врезании в необработанные выступы заготовки.

Чистовая 3D-обработка (Finishing) формирует окончательный облик изделия. Ее выполняют сферическими (Ball Nose) или конусно-сферическими фрезами с малым радиусом закругления кончика от 0.25 до 1.0 мм. Главный контролируемый параметр чистовой траектории — поперечный шаг (Stepover). Чтобы получить гладкую поверхность без грубых следов строчности, шаг устанавливают в пределах 8–10% от диаметра кончика фрезы. И при завышении шага на наклонных участках рельефа появятся гребешки. На их ручную шлифовку уйдет много времени.

Безопасное врезание инструмента: прямой вход, наклонный Ramp и спираль

Торцевая геометрия спиральных фрез плохо приспособлена для прямого вертикального сверления. Прямой вход (Plunge) по оси Z создает сильный удар в подшипниках шпинделя, вызывает перегрев торца и приводит к сколам режущих кромок.

В современных CAM-пакетах предусмотрены безопасные динамические траектории заглубления:

Наклонное врезание (Ramp) погружает фрезу в толщу материала под пологим углом от 2° до 10° вдоль вектора резания. Инструмент опускается плавно, срезая слой за счет боковых кромок. Это снижает осевую нагрузку на шпиндельный узел станка.

Фрезерные станки с ЧПУ

Весь раздел →

Врезание по спирали (Spiral / Helical) задействует винтовой спуск инструмента внутри замкнутой зоны кармана. Постоянное круговое движение с одновременным плавным опусканием по оси Z обеспечивает стабильный отвод стружки и гасит вибрации.

Плавный подвод по дуге (Lead In / Lead Out) находит применение в контурной резке. Инструмент врезается в траекторию по касательной дуге снаружи детали. Прием предотвращает появление зазубрин и ступенек на чистовой кромке в точке старта и финиша шпинделя.

Выбор и точная настройка постпроцессора под стойки ЧПУ

CAM-программа формирует внутренние координаты траектории, которые постпроцессор транслирует в текстовые команды G-кода для конкретной стойки ЧПУ. Ошибочный выбор постпроцессора вызывает сбои круговой интерполяции, ошибки при смене инструмента или остановку выполнения программы.

На фрезерных участках находят применение следующие системы управления:

DSP-пульты RichAuto A11 и A18. Они требуют управляющих программ с расширениями *.mmg или *.nc. Синтаксис опирается на дуговую интерполяцию G02/G03 с корректным описанием радиусов дуг через параметры I, J или R, а также команды пуска шпинделя M03 S... и завершения цикла M05, M30 с выводом инструмента в безопасную плоскость.

Фрезерные станки с ЧПУ

Весь раздел →

Система NCStudio версий v5 и v8. Программа работает с файлами *.nc и *.txt. В теле постпроцессора исключают команды автоматической смены инструмента M06 для станков с ручным цанговым зажимом, чтобы интерфейс управления не блокировал запуск управляющей программы.

Комплексы Mach3 и LinuxCNC. Они полностью поддерживают расширенный стандарт ISO 6983. Это позволяет задействовать циклы глубокого сверления G83, корректоры высоты инструмента G43 H... и режим сглаживания траектории G64 для плавного скоростного прохождения криволинейных углов без потери динамики.

Верификация УП: симуляция, контроль зарезов и оценка машинного времени

Отправка непроверенного G-кода на станок без симуляции в среде CAM заканчивается авариями. Модуль визуализации в ArtCAM и VCarve строит объемную модель заготовки и показывает процесс послойного съема материала в режиме реального времени.

В ходе визуализации выполняется проверка на зарезы и опасные столкновения (Gouge Check). Программа сопоставляет геометрию режущей части, хвостовика и габаритов гайки цангового патрона ER20/ER25 со стенками заготовки. При малой длине вылета фрезы симулятор подсвечивает опасное касание патрона с материалом детали.

Финальным этапом верификации выступает расчет фактического машинного времени. CAM-система считает длительность исходя из запрограммированных подач. Чтобы получить реальное время с учетом разгона и торможения на углах, в настройках симулятора задают масштабный коэффициент (Scale Factor от 1.15 до 1.4). Это дает возможность точно рассчитывать себестоимость фрезеровки и распределять сменные задания на производстве.
