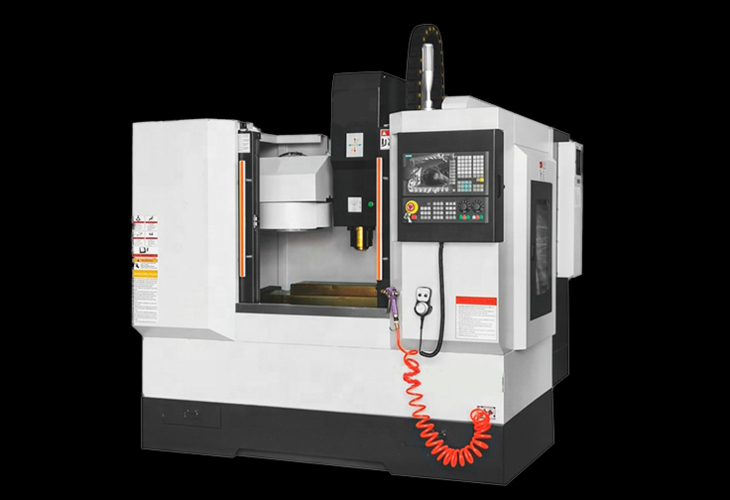

В серийном фрезерном производстве цеха постоянно обрабатывают семейства однотипных деталей. Традиционный подход с генерацией отдельной управляющей программы в CAM-системе под каждый новый диаметр создает гигантский массив разрозненных файлов. И малейшая корректировка чертежа вынуждает технолога заново открывать проект, пересчитывать траектории фрезы и выгружать тяжелый постпроцессированный код. Но параметрическое программирование ЧПУ переводит обработку на алгоритмический уровень. Это меняет все. Мы заменяем жесткие координаты математическими переменными, тригонометрическими формулами и логическими ветвлениями.

На нашем заводе внедрение макропрограмм сократило трудоемкость технологической подготовки производства на 85–90%. Наладчик больше не ждет технолога из отдела программирования. Он просто вводит требуемые размеры фланца в таблицу переменных или передает их в строке вызова макроса. А стойка станка самостоятельно вычисляет опорные координаты каждого прохода. Расчет происходит мгновенно. Международный стандарт ISO 6983 и отечественный регламент ГОСТ 20999-83 сформировали базовый синтаксис G-кода, а встроенные макроязыки превратили современные системы ЧПУ в гибкие вычислительные центры.

Экономический эффект параметризации и архитектура макропрограмм

Классическая управляющая программа представляет собой жесткую последовательность линейных и круговых перемещений. При обработке сложных криволинейных поверхностей CAM-система дробит геометрию на тысячи микроотрезков G01, формируя чрезмерно объемные файлы на накопителе. Однако параметрические макросы ЧПУ кардинально меняют внутреннюю структуру управляющей программы. Мы описываем логику резания через компактные циклы и математические зависимости, упаковывая сложнейшую технологию в 40–80 строк кода. Код предельно лаконичен.

Вертикально-фрезерные станки с ЧПУ

Весь раздел →

Такой подход незаменим при постоянном выпуске типовой продукции. К ней относятся переходные фланцы, ступенчатые валы, втулки, трубные решетки, карманы штампов и шпоночные пазы. И вместо сотен тяжелых файлов в памяти стойки хранится один универсальный макрос. Эффект очевиден.

В нашей производственной практике параметризация дает прямые экономические выгоды:

  • Мгновенная переналадка: подготовка станка к новому типоразмеру занимает 2–3 минуты вместо многочасового ожидания файла из CAM-отдела.
  • Экономия памяти стойки: алгоритмический макрос весит несколько килобайт и не перегружает накопитель ЧПУ.
  • Автоматическая адаптация: программа самостоятельно пересчитывает число проходов и ширину фрезерования при замене диаметра концевой фрезы.
  • Безопасность станка: оператор не правит координатные строки вручную, что исключает риск аварийного столкновения шпинделя с зажимами тисков.

При этом вложения рабочего времени в создание типовых шаблонов окупаются в первый же месяц регулярной эксплуатации цеха. Наладчик получает надежный программный модуль, который контролирует допустимые диапазоны перемещений и полностью исключает человеческие ошибки оператора. Брак сведен к нулю.

Классификация переменных Fanuc Custom Macro B и сопоставление с Heidenhain и Siemens

В японских стойках Fanuc стандартом макропрограммирования стал язык Custom Macro B. Вся математика здесь оперирует числовыми переменными, которые записываются через символ решетки # и порядковый номер. Синтаксис строг. И архитектура стойки четко разграничивает области видимости и степень энергонезависимости каждой отдельной ячейки памяти.

Вертикально-фрезерные станки с ЧПУ

Весь раздел →

По стандарту Fanuc Custom Macro B переменные разделены на четыре категории:

  • Локальные переменные (#1–#33): принимают числовые аргументы из вызывающей команды G65 (адреса A, B, C, D, I, J, K и далее). Они изолированы внутри вызванной подпрограммы и автоматически обнуляются после возврата по кадру M99.
  • Общие энергозависимые переменные (#100–#199): считываются и перезаписываются из любых подпрограмм. Но их значения сбрасываются в состояние пустоты (NULL) при нажатии кнопки Reset или выключении главного автомата станка.
  • Общие энергонезависимые переменные (#500–#999): сохраняют записанные данные в памяти SRAM при полном снятии электропитания. В них мы храним глобальные калибровочные константы измерительных щупов, технологические базы и счетчики готовых деталей.
  • Системные переменные (#1000–#7000+): обеспечивают прямой программный доступ к аппаратным узлам станка. Через них макрос считывает координаты осей (#5021–#5024), активный инструмент (#4120), значения корректоров длины и радиуса (#2001–#2099), а также генерирует аварийные остановы (#3000).

Европейские стойки ЧПУ используют собственные системы адресации параметров. В системах Heidenhain расчеты выполняются через Q-параметры (Q0–Q99 для глобальных переменных, QL для локальных вычислений и QR для энергонезависимых констант). А в стойках Siemens Sinumerik применяются регистры R-параметров (R0–R299) и системные переменные типа $P_UIFR. Для наглядности мы сопоставили переменные трех систем в таблице.

Категория переменнойFanuc Custom Macro BHeidenhain TNCSiemens Sinumerik (828D / 840D)
Локальные переменные (аргументы)#1–#33 (передаются через G65 A... B...)QL0–QL99 (локальные для PGM/LBL)LUD (Local User Data) / Аргументы PROC
Общие энергозависимые переменные#100–#199 (сброс по Reset и выключению)Q0–Q99 (глобальные рабочие регистры)R0–R99 (рабочие R-параметры канала)
Общие энергонезависимые (SRAM)#500–#999 (сохраняются при отключении)QR0–QR99 (сохраняются в памяти TNC)R100–R299 / GUD (Global User Data)
Текущие координаты осей (Machine)#5021 (X), #5022 (Y), #5023 (Z), #5024 (A)Системные формулы FN18: SYSREAD$AA_IM[X], $AA_IM[Y], $AA_IM[Z]
Смещение нуля детали (WCS G54)#5221 (X), #5222 (Y), #5223 (Z)Таблица нулевых точек .PR (ID 0)$P_UIFR[1,X,TR], $P_UIFR[1,Z,TR]
Номер активного инструмента#4120 (код T) / #4014 (H) / #4013 (D)Системный регистр Q108 / TOOL CALL$P_TOOLNO / $P_TOOL / $TC_MPP6
Генерация аварийного останова#3000 = 1 (ТЕКСТ ОШИБКИ)FN14: ERROR = 1000SETAL(60000, "ТЕКСТ ОШИБКИ")

Понимание этой межплатформенной структуры позволяет инженеру без труда адаптировать отработанные макросы под любой станочный парк предприятия. Это дает гибкость. И базовые формулы тригонометрии и кинематики резания сохраняются без изменений.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Математический аппарат, условные ветвления и циклические структуры

В стандарте Custom Macro B реализован богатый набор математических функций. Все расчетные выражения внутри макроса мы заключаем в строгие квадратные скобки [...]. А круглые скобки служат исключительно для текстовых комментариев оператору. И синтаксис стойки не допускает смешивания этих знаков.

Вертикально-фрезерные станки с ЧПУ

Весь раздел →

Для геометрических расчетов язык предоставляет следующие встроенные операторы:

  • Арифметические действия: сложение +, вычитание -, умножение *, деление /.
  • Тригонометрия: функции SIN[...], COS[...], TAN[...], а также арктангенс ATAN[...]/[...] с углами в десятичных градусах.
  • Функции корня и модуля: извлечение квадратного корня SQRT[...] и абсолютная величина ABS[...].
  • Округления чисел: ROUND[...] (математическое округление), FIX[...] (отбрасывание дроби вниз), FUP[...] (округление дроби вверх).
  • Логические операции: побитовое умножение AND, сложение OR, исключающее сложение XOR.

Ветвление технологического процесса задается условными переходами. Команда IF [условие] GOTO n перенаправляет считывание на строку с номером кадра n. А блочная запись IF [условие] THEN [...] выполняет назначенное действие в текущей строке программы.

При проверке геометрических условий применяются шесть стандартных операторов:

  • EQ (равно, Equal to, =);
  • NE (не равно, Not Equal to, !=);
  • GT (строго больше, Greater Than, >);
  • GE (больше либо равно, Greater than or Equal to, >=);
  • LT (строго меньше, Less Than, <);
  • LE (меньше либо равно, Less than or Equal to, <=).

Повторяющиеся движения инструмента организуются через циклический оператор WHILE [условие] DO m ... END m. И идентификатор m принимает значения 1, 2 или 3. Мы свободно вкладываем до трех уровней циклов друг в друга для послойного фрезерования колодцев и сеток отверстий.

Операция / КонструкцияПример синтаксиса Fanuc Macro BРезультат вычисления
Тригонометрический расчет координаты X#101 = [#100 * COS[#102]]Проекция радиуса #100 на ось X под углом #102 градусов
Вычисление гипотенузы (теорема Пифагора)#103 = SQRT[#104 * #104 + #105 * #105]Расчет фактического расстояния между двумя точками
Округление числа проходов вверх#110 = FUP[#111 / #112]Определение целого числа проходов глубины без дробных остатков
Вызов макроса с передачей аргументовG65 P9010 A100.0 B50.0 R5.0 F250.0Передача параметров A(#1), B(#2), R(#18), F(#9) в подпрограмму O9010
Управляющий цикл по глубине ZWHILE [#101 LE #102] DO1Выполнение тела цикла до достижения конечной координаты #102
Проверка входного диаметра на корректностьIF [#1 LE 0] GOTO 990Переход на блок аварийной обработки при недопустимом значении

Обязательным элементом грамотной макропрограммы выступает предварительная верификация входных данных. Если оператор ввел ошибочный диаметр расточки меньше размера фрезы или отрицательную подачу, алгоритм не начинает обработку. Ошибка отсекается сразу. Макрос немедленно останавливает станок аварийной инструкцией #3000 = 1 (NEKORREKTNYJ DIAMETR). И стойка ЧПУ блокирует подачи и показывает текст ошибки на панели оператора.

Промышленные шаблоны макропрограмм с построчным разбором кода

Ниже приведены четыре проверенных макроса из нашего цехового архива. Они оптимизированы под вертикально-фрезерные станки с ЧПУ и снабжены подробными комментариями.

Вертикально-фрезерные станки по моделям

Весь раздел →

1. Макрос адаптивного спирального растачивания отверстий и колодцев (O9010)

Этот макрос фрезерует цилиндрические отверстия концевой фрезой по непрерывной винтовой траектории. И в конце обработки инструмент делает зачистной круговой проход по дну колодца.

O9010 (HELMILL - SPIRALNAYA RASTOCHKA OTVERSTIYA)
(PEREDAEMYJ VYZOVA: G65 P9010 X.. Y.. Z.. R.. D.. I.. K.. F..)
(X=#24 - TSENTR PO X, Y=#25 - TSENTR PO Y)
(Z=#26 - KONECHNAYA GLUBINA DNISHTSA)
(R=#18 - PLOSKOST BYSTROGO PODVODA)
(D=#7  - ZHELAEMYJ DIAMETR OTVERSTIYA)
(I=#4  - RADIALNYJ PRIPUSK ILI DIAMETR FREZY)
(K=#6  - SHAG SPIRALI NA ODIN OBOROT PO Z)
(F=#9  - RABOCHAYA PODACHA FREZEROVANIYA)

(--- BLOK PROVERKI ARGUMENTOV ---)
IF [#7 LE #4] THEN #3000=1 (DIAMETR FREZY BOLSHE OTVERSTIYA)
IF [#6 LE 0] THEN #3000=2 (SHAG SPIRALI DOLZHEN BYT POLOZHITELNYM)
IF [#9 LE 0] THEN #3000=3 (NE ZADANA SKOROST PODACHI)

(--- RASCHET GEOMETRII ---)
#100 = [#7 - #4] / 2.0 (RADIALNOE SMESHENIE TSENTRA FREZY)
#101 = #18 (TEKUSHCHAYA VYSOTA PO Z)

(--- VYHOD V ISHODNUYU TOCHKU ---)
G90 G00 X#24 Y#25
G00 Z#18
G01 X[#24 + #100] F#9

(--- CIKL GELIKOIDALNOGO FREZEROVANIYA ---)
WHILE [#101 GT #26] DO1
#101 = #101 - #6
IF [#101 LT #26] THEN #101 = #26
G02 X[#24 + #100] Y#25 I-#100 J0 Z#101 F#9
END1

(--- ZACHISTNOJ POLNYJ OBOROT NA DNE ---)
G02 X[#24 + #100] Y#25 I-#100 J0 F#9

(--- OTVOD K TSENTRU I VOZVRAT ---)
G01 X#24 Y#25 F[#9 * 2.0]
G00 Z#18
M99
%

Переменная #100 определяет радиус круговой траектории центра фрезы с учетом ее фактического диаметра. Все предельно понятно. А цикл WHILE гарантирует точный выход на целевую глубину #26 без поднутрения дна.

2. Макрос сверления группы отверстий по окружности PCD (O9020)

Шаблон Bolt Hole Circle рассчитывает угловые координаты крепежных отверстий на делительной окружности фланца и вызывает цикл глубокого сверления G83.

O9020 (BOLT HOLE CIRCLE - SVERLENIE PO OKRUZHNOSTI)
(VYZOVA: G65 P9020 X.. Y.. R.. Z.. D.. N.. A.. F.. K..)
(X=#24, Y=#25 - KOORDINATY TSENTRA FLANTSA)
(R=#18 - BEZOPASNAYA PLOSKOST PODVODA)
(Z=#26 - GLUBINA SVERLENIYA PO Z)
(D=#7  - DELITELNYJ DIAMETR PCD)
(N=#23 - KOLICHESTVO OTVERSTIJ)
(A=#1  - NACHALNYJ UGOL PERVOGO OTVERSTIYA)
(F=#9  - PODACHA SVERLENIYA)
(K=#6  - SHAG PO GLUBINE Q DLYA CIKLA G83)

IF [#23 LE 0] THEN #3000=10 (KOLICHESTVO OTVERSTIJ MENSHE 1)
IF [#7 LE 0] THEN #3000=11 (NEVERNYJ DELITELNYJ DIAMETR)

#100 = #7 / 2.0 (RADIALNYJ RADIUS FLANTSA)
#101 = 360.0 / #23 (UGOL MEZHDU SSEDNIMI OTVERSTIYAMI)
#102 = #1 (TEKUSHCHIJ UGOL POZITSIONIROVANIYA)
#103 = 1 (SCHETCHIK OBRABOTANNYH OTVERSTIJ)

G90 G00 Z#18
WHILE [#103 LE #23] DO1
#110 = #24 + [#100 * COS[#102]] (RASCHET X)
#111 = #25 + [#100 * SIN[#102]] (RASCHET Y)

IF [#103 EQ 1] GOTO 10
(POSLEDUYUSHCHIE TOCHKI CIKLA)
X#110 Y#111
GOTO 20

N10 (PERVAYA TOCHKA - AKTIVATSIYA G83)
G99 G83 X#110 Y#111 Z#26 R#18 Q#6 F#9

N20
#102 = #102 + #101 (PRIRASHCHENIE UGLA)
#103 = #103 + 1 (INKREMENT SCHETCHIKA)
END1

G80 (OTMENA CIKLA SVERLENIYA)
G00 Z#18
M99
%

Математика макроса использует тригонометрические формулы #110 = #24 + [#100 * COS[#102]] и #111 = #25 + [#100 * SIN[#102]]. Точность стопроцентная. И наладчик избавлен от ручных вычислений координат каждого отдельного отверстия.

3. Макрос маятникового фрезерования шпоночного паза (O9030)

Маятниковое наклонное врезание фрезы снижает осевые нагрузки на кромки инструмента при обработке глухих пазов.

O9030 (KEYWAY - MAYATNIKOVOE FREZEROVANIE PAZA)
(VYZOVA: G65 P9030 X.. Y.. Z.. R.. L.. A.. W.. Q.. F..)
(X=#24, Y=#25 - NACHALO PAZA PO OSI SIMMETRII)
(Z=#26 - KONECHNAYA GLUBINA PAZA)
(R=#18 - PLOSKOST PODVODA)
(L=#12 - DLINA PAZA MEZHDU TSENTRAMI SKRUGLENIJ)
(A=#1  - UGOL NAKLONA PAZA OTNOSITELNO OSI X)
(Q=#17 - GLUBINA VREZANIYA ZA ODIN PROHOD PO Z)
(F=#9  - PODACHA FREZEROVANIYA)

IF [#12 LE 0] THEN #3000=20 (DLINA PAZA DOLZHNA BYT BOLSHE 0)
IF [#17 LE 0] THEN #3000=21 (NEVERNYJ SHAG PO Z)

#100 = #18 (TEKUSHCHAYA KOORDINATA Z)
#101 = #24 + [#12 * COS[#1]] (VTORAYA TOCHKA PAZA X)
#102 = #25 + [#12 * SIN[#1]] (VTORAYA TOCHKA PAZA Y)
#103 = 0 (FLAG NAPRAVLENIYA DVIZHENIYA)

G90 G00 X#24 Y#25
G00 Z#18
G01 Z0 F[#9 * 0.5]

WHILE [#100 GT #26] DO1
#100 = #100 - #17
IF [#100 LT #26] THEN #100 = #26

IF [#103 EQ 0] GOTO 30
(DVIZHENIE K PERVOJ TOCHKE)
G01 X#24 Y#25 Z#100 F#9
#103 = 0
GOTO 40

N30 (DVIZHENIE KO VTOROJ TOCHKE)
G01 X#101 Y#102 Z#100 F#9
#103 = 1

N40
END1

(--- CHISTOVOJ GORIZONTALNYJ PROHOD NA DNE ---)
IF [#103 EQ 1] THEN G01 X#24 Y#25 F#9
IF [#103 EQ 0] THEN G01 X#101 Y#102 F#9

G00 Z#18
M99
%

Переменная-флаг #103 управляет направлением рабочего хода по осям X и Y. Движение непрерывно. И фреза плавно углубляется в металл под пологим углом без ударов.

Вертикально-фрезерные станки с ЧПУ

Весь раздел →

4. Макрос автоматической привязки нуля по 4 точкам щупом касания (O9040)

Автоматическая установка нуля детали измерительным щупом Renishaw опирается на кадры касания G31 с фиксацией точек в системных регистрах.

O9040 (PROBE CENTERING - USTANOVKA NULYA G54 PO 4 TOCHKAM)
(VYZOVA: G65 P9040 X.. Y.. Z.. D.. F..)
(X=#24, Y=#25 - PRIMERNYJ TSENTR ZAGOTOVKI)
(Z=#26 - GLUBINA KASANIYA SHCHUPOM)
(D=#7  - ORIENTIROVOCHNYJ DIAMETR OTVERSTIYA ILI BOSS)
(F=#9  - SKOROST IZMERITELNOGO PODVODA)

#100 = #7 / 2.0 (POLOVINA DIAMETRA)
#101 = 10.0 (BEZOPASNYJ OTSTUP OT STENKI)

(--- POZITSIONIROVANIE V TSENTR ---)
G90 G00 X#24 Y#25
G00 Z#26

(--- KASANIE TOCHKI X+ ---)
G01 X[#24 + #100 - #101] F[#9 * 3.0]
G31 X[#24 + #100 + #101] F#9
#110 = #5061 (ZAPIS KOORDINATY KASANIYA X+)
G00 X#24 F[#9 * 3.0]

(--- KASANIE TOCHKI X- ---)
G01 X[#24 - #100 + #101] F[#9 * 3.0]
G31 X[#24 - #100 - #101] F#9
#111 = #5061 (ZAPIS KOORDINATY KASANIYA X-)
G00 X#24 F[#9 * 3.0]

(--- VYCHISLENIE TSENTRA PO X ---)
#120 = [#110 + #111] / 2.0
G00 X#120

(--- KASANIE TOCHKI Y+ ---)
G01 Y[#25 + #100 - #101] F[#9 * 3.0]
G31 Y[#25 + #100 + #101] F#9
#112 = #5062 (ZAPIS KOORDINATY KASANIYA Y+)
G00 Y#25 F[#9 * 3.0]

(--- KASANIE TOCHKI Y- ---)
G01 Y[#25 - #100 + #101] F[#9 * 3.0]
G31 Y[#25 - #100 - #101] F#9
#113 = #5062 (ZAPIS KOORDINATY KASANIYA Y-)
G00 Y#25 F[#9 * 3.0]

(--- VYCHISLENIE TSENTRA PO Y ---)
#121 = [#112 + #113] / 2.0

(--- ZAPIS V REGISTR G54 WCS ---)
#5221 = #120 (ZAPIS SMESHENIYA X V G54)
#5222 = #121 (ZAPIS SMESHENIYA Y V G54)

G00 X#120 Y#121
G00 Z100.0 (OTVOD SHCHUPA NA BEZOPASNUYU VYSOTU)
M99
%

Системная ячейка #5061 сохраняет машинную координату в момент срабатывания щупа. Это аппаратно надежно. А вычисленный центр #120 и #121 напрямую записывается в регистры смещения нуля детали #5221 и #5222 рабочей базы G54.

Отладка, безопасность и защита макропрограмм от несанкционированного изменения

Параметрические программы содержат циклы и ветвления, поэтому их наладка требует строгой производственной дисциплины. Опечатка в знаке инкремента или неверное условие WHILE замыкают цикл в бесконечное повторение. И станок уходит в аварийный останов по превышению программных лимитов осей (Over travel) либо бьет оправкой по заготовке.

При внедрении новых алгоритмов мы следуем четкому протоколу верификации:

  • Покадровая отработка (Single Block): первый пуск макроса на станке выполняется исключительно по кадрам с постоянным контролем экрана Macro Variables. Наладчик отслеживает динамику изменения рабочих регистров #100–#199.
  • Программная симуляция: предварительный тест логики мы проводим в специализированных симуляторах NCPlot, Cimco Edit или Vericut.
  • Проверка граничных значений: алгоритм тестируется на нулевые радиусы, минимальные припуски и предельные координаты стола.
  • Защита от деления на ноль: перед тригонометрическими формулами мы всегда добавляем условную проверку делителя IF [#100 EQ 0] GOTO ....

Отлаженные макропрограммы предприятия традиционно сохраняются в диапазоне номеров O9000–O9999 или O8000–O8999. Чтобы операторы не могли случайно изменить или удалить готовый цикл, в ЧПУ Fanuc предусмотрена встроенная блокировка доступа. Настройки просты.

Согласно заводскому руководству Fanuc B-64304EN блокировка настраивается следующими параметрами:

  • Параметр 3202 бит 4 (NE9): значение NE9 = 1 запрещает редактирование, стирание и вывод на флеш-карту программ серии O9000–O9999. И эти программы скрываются из каталога в режиме EDIT.
  • Параметр 3202 бит 0 (NE8): значение NE8 = 1 блокирует программы диапазона O8000–O8999.
  • Параметры 3210 и 3211: задают 8-значный сервисный пароль для изменения параметров группы 3202.

Такая многоуровневая защита сохраняет целостность технологических алгоритмов предприятия и гарантирует стабильную безаварийную работу станочного участка.
