Фрезеровка искусственного камня на оборудовании с ЧПУ требует строгого разделения материалов по их минеральному и полимерному составу. В нашей инженерной практике мы постоянно сталкиваемся с листовыми акриловыми пластиками и сверхтвердыми кварцевыми плитами. Разница колоссальна. Неверный выбор фрезы мгновенно приводит либо к оплавлению полимерной матрицы, либо к выкрашиванию режущих кромок. В данном руководстве мы подробно разбираем материаловедение композитов, формулы расчета подач, конструкцию фрез и регламент финишной полировки по стандартам ISO 13399 и DIN 6527.
Материаловедение и физико-химические различия искусственных камней
По своей структуре и поведению в зоне резания искусственные камни делятся на три принципиально разные группы. Первая группа представляет собой минерально-акриловый композит Solid Surface, выпускаемый под брендами DuPont Corian, Samsung Staron, LG Hi-Macs и Grandex. В его состав входит 60–70% тригидрата алюминия Al(OH)3 в роли минерального наполнителя и 30–40% полиметилметакрилата (ПММА) в качестве полимерного связующего. Этот материал пластичен при нагреве до 160–180 °C. И он превосходно поддается скоростной механообработке монолитным твердым сплавом. Фрезеровка акрилового камня corian staron выполняется быстро и с минимальным усилием подачи.
Ко второй группе относится полиэфирный композитный камень. В роли связующего здесь выступает ненасыщенная полиэфирная смола. Она дешевле акрила. Но полиэфирная основа отличается повышенной жесткостью и хрупкостью. При раскрое полиэфирного листа режущая кромка легко откалывает микрочастицы минерального наполнителя. А термическое формование таких плит невозможно из-за термореактивной природы связующей смолы.
Третью группу образует кварцевый агломерат (плиты марок Caesarstone, Silestone, Technistone и Vicostone). В его объеме содержится 93–95% натурального дробленого жильного кварца и лишь 5–7% полиэфирной смолы с красящими пигментами. Твердость жильного кварца достигает 7 единиц по шкале Мооса. Обработка кварцевого агломерата на чпу требует специального подхода из-за экстремальной абразивности сырья. Обычные твердосплавные фрезы по металлу или дереву здесь бессильны: их кромки сгорают за первые секунды контакта. Поэтому для кварца мы применяем только алмазный инструмент с обильной принудительной подачей воды.
Сравнительная матрица физико-механических характеристик материалов
| Параметр материала | Акриловый камень Solid Surface (Corian, Staron) | Полиэфирный композит | Кварцевый агломерат (Silestone, Caesarstone) |
|---|---|---|---|
| Минеральный наполнитель | 60–70% Al(OH)3 (тригидрат алюминия) | 65–75% гидроксид алюминия / доломит | 93–95% дробленый жильный кварц |
| Полимерная связующая матрица | 30–40% акриловая смола (ПММА) | 25–35% ненасыщенная полиэфирная смола | 5–7% полиэфирная смола |
| Твердость по шкале Мооса | 3.0–3.5 | 2.5–3.0 | 6.5–7.0 |
| Плотность композита, г/см³ | 1.70–1.78 | 1.65–1.75 | 2.35–2.45 |
| Термопластичность | Пластичен при 160–180 °C | Отсутствует (термореактивный) | Отсутствует |
| Тип применяемого инструмента | Твердый сплав VHM (K10/K20) / алмаз PCD | Твердый сплав VHM / PCD | Алмазные фрезы с подачей воды (СОЖ) |
| Типичная толщина плит, мм | 6, 12, 19 | 6, 12 | 12, 20, 30 |
Инструментальные материалы и физика процесса
Для обработки акриловых плит на фрезерных станках с ЧПУ мы выбираем монолитные твердосплавные фрезы VHM по стандарту DIN 6527. Корпус и режущие кромки выполняются из ультрамелкозернистого карбида вольфрама групп K10 и K20. Размер зерен карбида составляет всего 0.5–0.8 мкм. Высокая твердость 91–93 HRA эффективно защищает инструмент от истирания минеральным тригидратом алюминия.
Фрезерные станки с ЧПУ по размерам рабочей зоны
Весь раздел →

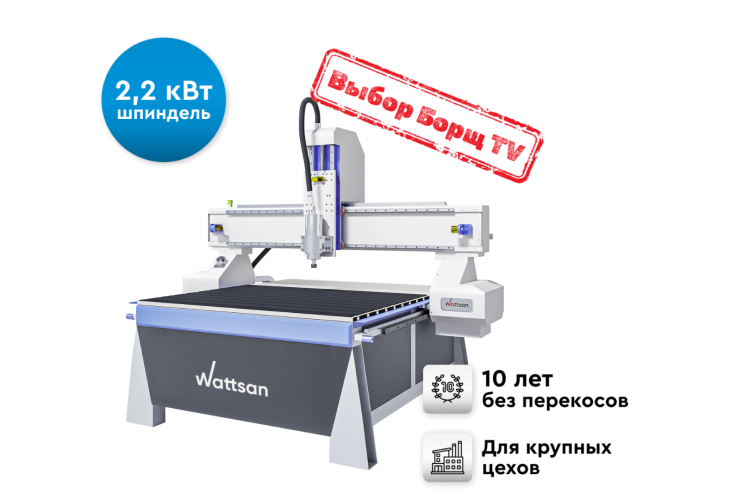

3D Фрезерный станок c ЧПУ Wattsan A1 1616
3D Фрезерный станок c ЧПУ Wattsan A1 1616 NcStudio
3D Фрезерный станок c ЧПУ Wattsan A1 1616 RichAuto
Геометрия заточки инструмента проектируется специально под минералонаполненные термопласты. Передний угол гамма мы выдерживаем в пределах 10–15 градусов. Задний угол альфа равен 12–16 градусам. Канавки фрезы тщательно полируются до шероховатости Ra < 0.05 мкм. Зеркальная поверхность исключает налипание нагретой акриловой пыли. При раскрое плит толщиной 12 мм мы используем двухзаходные фрезы (z=2) с правым направлением винтовой канавки для непрерывного отвода стружки вверх.
Для серийного раскроя кухонных столешниц выгодно использовать фрезы для искусственного камня алмазные твердосплавные с напайными сегментами из поликристаллического алмаза (PCD). Алмазные кромки работают в 25–50 раз дольше обычного твердого сплава. При этом торец выходит идеально чистым, без белесых термических полос.
Для обработки кромок, фасок и создания декоративных элементов применяются специализированные профильные фрезы для кромки камня. Они оснащаются сменными твердосплавными ножами сложной геометрии: галтель, каскад, антипереливной бортик и классический радиусный свал. Сменные пластины позволяют обновлять режущую часть без потери заводской геометрии профиля.
При обработке кварцевого агломерата физика стружкообразования меняется принципиально. Здесь происходит не резание, а хрупкое микроскалывание зерен кварца кристаллами алмаза. Для чернового раскроя мы ставим сегментные алмазные фрезы на металлической связке, полученные методом вакуумно-диффузионного спекания. Для профилирования и чистовых проходов служат фрезы с гальваническим алмазным напылением зернистостью 80/100 и 120/140 меш. Подача воды под давлением через внутренний канал шпинделя здесь критически необходима. Водяной поток вымывает шлам и охлаждает алмазную связку.
Подобрать оборудование под вашу задачу
Расчет режимов резания и технологических параметров
Режимы резания искусственный камень требуют тонкой балансировки оборотов и подачи. Теплопроводность акрилового камня составляет всего 0.25 Вт/(м·К). Это мало. Все тепло зоны резания должно уноситься вместе с отделяющейся стружкой. Если оператор занижает подачу, фреза начинает тереться о материал. Смола ПММА мгновенно плавится, налипает на зубья и заваривает фрезерный паз.
Частоту вращения шпинделя n (об/мин) мы рассчитываем по стандартной формуле через наружный диаметр инструмента D (мм) и линейную скорость резания Vc (м/мин) по стандарту ISO 13399:
n = (1000 · Vc) / (π · D)
Для акрилового камня марок Corian и Staron линейная скорость резания составляет Vc = 250–600 м/мин. Для кварцевого агломерата скорость резания алмазной коронкой значительно скромнее: Vc = 30–90 м/мин.
Минутную подачу рабочего стола Vf (мм/мин) мы вычисляем по формуле:
Vf = fz · z · n
где fz обозначает расчетную подачу на один режущий зуб в миллиметрах, а z указывает число зубьев фрезы. Для твердосплавных фрез по акрилу мы выдерживаем подачу на зуб fz = 0.08–0.20 мм/зуб. Снижать подачу ниже fz = 0.04 мм/зуб категорически запрещается: акрил моментально начнет гореть.
Минутный объем снимаемого материала Q (см³/мин) мы определяем по формуле производительности:
Q = (ap · ae · Vf) / 1000
где ap задает осевую глубину фрезерования за один рабочий проход в миллиметрах, а ae определяет ширину контакта.
Радиус внутренних углов при вырезке технологических проемов подчиняется правилу механики:
Rmin ≥ 0.5 · D
В абсолютных значениях радиус внутреннего угла R обязан составлять не менее 5–10 мм. Выполнять прямые внутренние углы под 90 градусов в искусственном камне нельзя. Прямой угол создает концентратор механических напряжений и неизбежно провоцирует возникновение трещины при эксплуатации столешницы.
Таблица технологических режимов фрезерования искусственных камней
| Тип материала | Диаметр фрезы D, мм | Тип инструмента | Скорость резания Vc, м/мин | Частота шпинделя n, об/мин | Подача на зуб fz, мм/зуб | Подача стола Vf, мм/мин | Глубина прохода ap, мм | Среда охлаждения |
|---|---|---|---|---|---|---|---|---|
| Акрил Corian / Staron | 6.0 | VHM z=2 (сплав K10) | 350–450 | 18 000 – 24 000 | 0.08–0.12 | 2800–5700 | 4.0–6.0 | Сухое + аспирация / сжатый воздух |
| Акрил Corian / Staron | 10.0 | VHM z=2 / z=3 | 400–550 | 14 000 – 18 000 | 0.12–0.16 | 3300–5700 | 6.0–12.0 | Сухое + мощная цеховая аспирация |
| Акрил Corian / Staron | 12.0 | PCD алмазная z=2 | 450–600 | 12 000 – 16 000 | 0.14–0.20 | 3300–6400 | 12.0 (раскрой в 1 проход) | Сухое + обдув струей воздуха |
| Полиэфирный композит | 8.0 | VHM z=2 полированная | 250–350 | 12 000 – 15 000 | 0.08–0.10 | 1900–3000 | 3.0–5.0 | Сухое + аспирационный отсос |
| Кварцевый агломерат | 10.0 | Алмазная сегментная | 40–70 | 1 500 – 2 200 | 0.02–0.04 | 120–260 | 1.5–3.0 | Вода под давлением (15–25 л/мин) |
| Кварцевый агломерат | 20.0 | Алмазный профильный блок | 50–80 | 900 – 1 400 | 0.03–0.05 | 100–210 | 0.5–1.0 | Вода через шпиндель (25–30 л/мин) |
Практический пример расчета технологической операции
Рассмотрим расчет режимов для раскроя кухонной столешницы из акрилового камня Samsung Staron толщиной 12 мм. Мы берем двухзаходную монолитную твердосплавную фрезу диаметром D = 10 мм. Выбираем скорость резания Vc = 450 м/мин и подачу на зуб fz = 0.12 мм/зуб.
Сначала находим требуемую частоту вращения шпинделя:
n = (1000 · 450) / (π · 10) = 14330 об/мин
Мы округляем значение в управляющей программе до 14 500 об/мин. Затем рассчитываем минутную скорость подачи стола станка:
Vf = 0.12 · 2 · 14500 = 3480 мм/мин
Раскрой листового материала толщиной 12 мм мы выполняем за два последовательных прохода с глубиной резания ap = 6 мм. При этом ширина резания равна диаметру инструмента ae = 10 мм. Минутный объем снимаемой стружки составляет:
Q = (6 · 10 · 3480) / 1000 = 208.8 см³/мин
Все внутренние сопряжения в углах выреза под варочную панель мы программируем с радиусом скругления R = 8 мм, что полностью защищает деталь от концентрации напряжений.
Специфика оснастки, охлаждения и траекторий обработки
Фрезеровка моек и столешниц из камня требует надежной фиксации заготовки. Из-за больших габаритов плит мы используем вакуумные столы с контурными резиновыми шнурами либо модульные вакуумные присоски высотой 50–100 мм. При сквозном контурном раскрое под лист укладывается жертвенная подложка из вспененного ПВХ или плотного МДФ. Вакуумный насос производительностью от 100 м³/ч надежно удерживает лист и гасит вибрации.
В CAM-системе мы настраиваем траектории резания с плавным наклонным или спиральным врезанием под углом 2–4 градуса. Прямое вертикальное врезание торцом инструмента запрещено: осевой удар может выкрошить твердый сплав.
Для создания подстольных интегрированных моек мы фрезеруем на тыльной стороне плиты монтажную четверть шириной 15–20 мм и глубиной 6 мм. Стенки четверти калибруются чистовой фрезой с минимальным биением. Точная геометрия паза обеспечивает равномерное распределение клеевого состава при фиксации чаши без видимого шва.
Фрезерование стоков для воды (Drain Grooves) возле моек мы выполняем радиусными сферическими или гравировальными фрезами. Программа формирует продольные желобки с плавным уклоном дна от 1 до 4 мм в сторону раковины. Чистовой проход исключает необходимость ручной подгонки уклона.
Типичные производственные дефекты и регламент устранения
В процессе фрезерования искусственных камней оператор может столкнуться с дефектами. Первый дефект представляет собой краевые сколы на лицевой поверхности листа при выходе фрезы. Причиной служит попутное фрезерование изношенным зубом. Для устранения сколов мы применяем встречное фрезерование на черновых проходах и оставляем чистовой припуск 0.3–0.5 мм под острый чистовой инструмент.
Второй дефект выражается в появлении белесых полос и следов прижога на торце акрила. Это признак перегрева полимера из-за затупления задней грани фрезы или занижения минутной подачи. Оператор обязан увеличить скорость подачи стола Vf на 20–30% либо снизить обороты шпинделя.
Третьим дефектом является волнистость и вибрационная дробь на вертикальных стенках детали. Причина заключается в чрезмерном радиальном вылете фрезы или слабом вакуумном прижиме листа. Мы рекомендуем использовать прецизионные цанговые патроны ER32 с минимальным вылетом хвостовика.
Полировка и шлифовка искусственного камня: регламент и безопасность
Полировка и шлифовка искусственного камня завершают технологический цикл изготовления изделия. По стандарту ГОСТ 9.301-86 для получения идеальной зеркальной фактуры High Gloss мы применяем пошаговый регламент орбитального эксцентрикового шлифования:
- Первичная калибровка: абразивный круг на мягкой подложке зернистостью P120 для полного удаления ступенек от проходов фрезы.
- Основное выравнивание: последовательная смена абразивов зернистостью P240 и P400 при частоте вращения шлифмашинки 6000–8000 об/мин.
- Полуматовая доводка: обработка кругами P800 и P1500 с легким увлажнением поверхности чистой водой.
- Зеркальная полировка: применение плотных войлочных насадок с полировальной пастой на базе оксида алюминия до получения глубокого зеркального глянца.
Во время механической обработки искусственных камней образуется большой объем минеральной пыли. Пыль тригидрата алюминия и диоксида кремния вредна для легких. По стандарту ГОСТ 12.4.028-76 персонал обязан применять защитные респираторы класса FFP3. А фрезерный станок с ЧПУ должен быть оснащен аспирационным кожухом шпинделя и цеховой фильтровентиляционной системой с циклонным пылеуловителем.
