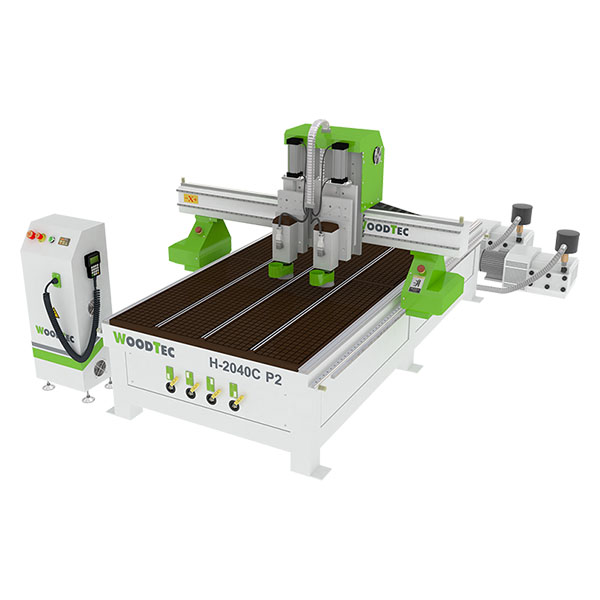

Непрерывное трехмерное формообразование поверхностей свободной формы на станках с ЧПУ требует согласованной интерполяции по трем координатам. В производственной практике мы регулярно проектируем управляющие программы для пресс-форм, штампов и литейной оснастки. В настоящем руководстве подробно разобраны черновая выборка Z-Level и Adaptive Clearing, чистовые стратегии Raster, Spiral, Scallop, расчет высоты остаточного гребешка и параметры опережающего просмотра Look-Ahead.
Сущность 3D фрезерования и типы трехмерных поверхностей
Трехмерное профилирование поверхностей произвольной кривизны (Free-form surfaces) представляет собой процесс непрерывного формирования сложного пространственного рельефа. Современный фрезерный станок с ЧПУ выполняет одновременное согласованное движение рабочих органов по трем линейным осям. В отличие от плоской 2.5D выборки карманов, при 3D обработке глубина резания по оси Z меняется непрерывно. Синхронно изменяются координаты X и Y в каждой точке траектории.
Основу технологического процесса составляет обработка объемных CAD-моделей в форматах STEP, IGES, Parasolid и полигональных сеток STL. Математическое описание криволинейных поверхностей опирается на неоднородные рациональные B-сплайны (NURBS). В нашей инженерной практике для получения точной геометрии формообразующих плит мы используем твердотельные параметрические модели. Они исключают погрешности хорды при триангуляции сетки.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 G3
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4
Фрезерный станок с ЧПУ MILLMASTER VMM-845 G3
Технология трехмерной объемной обработки находит применение в следующих направлениях машиностроения:
- Изготовление пуансонов, матриц и вставок для литьевых пресс-форм и штампов горячей объемной штамповки.
- Фрезерование стержневых ящиков и модельной оснастки из модельного пластика, МДФ и алюминиевых сплавов для литейных цехов.
- Высокоточное изготовление лопаток турбин, моноколес и пространственных импеллеров в авиационном приборостроении.
- Производство эндопротезов суставов, титановых имплантов и ортопедических шаблонов в медицинской индустрии.
- Скоростная гравировка сложных художественных барельефов, панно и ювелирных мастер-моделей.
Сравнительная характеристика форматов 3D моделей для CAM-систем
| Формат модели | Тип геометрии | Точность описания | Особенности обработки в CAM |
|---|---|---|---|
| STEP / STP (AP214/AP242) | Твердотельное B-Rep / NURBS | Абсолютная аналитическая | Плавная генерация траекторий без хордальной погрешности |
| IGES / IGS | Набор аналитических поверхностей | Высокая, зависит от сшивки | Возможны разрывы кромок при некорректном экспорте |
| Parasolid (.x_t) | Твердотельное ядро геометрии | Максимальная аналитическая | Идеальная стыковка нормалей при расчете эквидистантных траекторий |
| STL / OBJ | Полигональная сетка (фасетки) | Ограничена плотностью триангуляции | Требует сглаживания хорды для исключения гранености рельефа |
Черновые стратегии: послойная выборка Z-Level и Adaptive Clearing
Черновые переходы трехмерной обработки служат для быстрого удаления основного объема припуска с заготовки при сохранении стойкости фрез. Технологи формируют ступенчатый эквидистантный профиль детали. Они оставляют равномерный слой материала толщиной 0.3–0.8 мм под последующую чистовую доводку. Это снижает динамические вибрации приводов станка.
Традиционная послойная выборка плоскостями Z = const (Z-Level Roughing / Waterline) производит снятие металла горизонтальными слоями. Резание идет с фиксированным шагом по высоте. Однако при обработке замкнутых полостей фреза испытывает резкие ударные перегрузки при заходе в углы. Угол охвата режущей кромки скачкообразно возрастает до 180°. Это вызывает выкрашивание кромок и заставляет снижать подачу стола.
Адаптивное динамическое фрезерование (Adaptive Clearing / Dynamic Motion) полностью лишено этих недостатков. Алгоритм непрерывно контролирует постоянство угла контакта зуба с материалом. Он заменяет прямолинейные врезания в углах плавными трохоидальными петлями. Мы рекомендуем назначать глубину резания ap на полную длину рабочей части фрезы (1.5–2.5D) при малой радиальной ширине ae = 8–15% D. Фреза работает всей режущей кромкой. А избыточное тепло эффективно рассеивается с уходящей стружкой.
Регламент программирования черновых 3D переходов
- Винтовое врезание в массив. Погружение инструмента по вертикали запрещено из-за нулевой скорости резания в центре торца. Врезание выполняют по винтовой спирали (Helical Ramping) под углом 1.5–3° с диаметром 1.4–1.7D фрезы.
- Назначение чистового припуска. Для черновой обработки твердой стали закладывают равномерный припуск 0.4–0.6 мм на стенки и дно. Для алюминия назначают 0.2–0.4 мм.
- Пошаговая доработка уступов (Rest Machining). После крупной фрезы запускают получистовой переход инструмента меньшего диаметра. Он срезает ступени на крутых склонах, предотвращая поломку чистовой сферической фрезы.
- Оптимизация траектории отводов. Переходы между слоями программируют по пологим дугам с минимальным подъемом по Z на рабочей подаче для сокращения машинного времени.
Подобрать оборудование под вашу задачу
Чистовые 3D стратегии: Raster, Spiral, Scallop и Steep & Shallow
Финишная обработка трехмерных криволинейных поверхностей определяет окончательную геометрическую точность деталей. Она формирует требуемый класс шероховатости и сокращает затраты на ручную полировку. В современных CAM-системах выбор чистовой траектории базируется на углах наклона участков рельефа, топологии матрицы и требованиях чертежа к микроструктуре.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ MILLMASTER VMM-855S
FPV-30G фрезерный станок с ЧПУ
Фрезерный станок с ЧПУ RS 6090TT
Растровая параллельная обработка (Raster / Parallel Finishing) перемещает фрезу параллельными строками в плоскости XY с шагом ae. Стратегия обеспечивает высокую скорость на пологих плоскостях с уклоном до 30°. Но на крутых стенках шаг между проходами по нормали резко возрастает. На склонах возникают глубокие ступени, искажающие форму детали. Поворот угла растра под 45° к базовым граням лишь частично решает проблему.
Спиральная и радиальная стратегии (Spiral / Radial) эффективны при чистовой обработке круглых полостей, конусов и полусферических пуансонов. Движение фрезы идет по разворачивающейся спирали от центра к краям либо по секторам. Это исключает следы врезаний и стыков на лицевых поверхностях отливок.
Стратегия 3D Scallop (Constant Cusp) формирует эквидистантные проходы с постоянным шагом по 3D поверхности. Высота остаточного микрогребешка сохраняется постоянной независимо от локального уклона стенок. А комбинированная стратегия Steep & Shallow автоматически разделяет модель на зоны по критическому углу (35–45°). Крутые участки обрабатываются послойными контурами Z-Level, а пологие вершины дорабатываются методом Scallop.
Сравнительная матрица чистовых 3D стратегий фрезерования
| CAM-стратегия | Оптимальная геометрия | Преимущества метода | Технологические ограничения |
|---|---|---|---|
| Raster (Параллельная) | Пологие рельефы, плоскости до 30° | Высокая скорость подачи, простота траектории | Недопустима на крутых вертикальных стенках |
| Z-Level Finishing (Контурная) | Вертикальные стенки от 45° до 90° | Идеальная чистота цилиндрических и крутых зон | Не обрабатывает плоские пологие вершины |
| 3D Scallop (Constant Cusp) | Сложные сопряжения, переменные уклоны | Одинаковая высота микрогребешка на всей детали | Увеличение времени расчета и длины УП в углах |
| Spiral / Radial (Круговая) | Круглые матрицы, фланцы, полусферы | Отсутствие меток смены направления резания | Применима только для тел вращения и круглых форм |
| Steep & Shallow (Комбинированная) | Пресс-формы со сложной топологией | Автоматический выбор оптимального шага по зонам | Требует настройки порога граничного угла |
Геометрия инструмента: сферические и конические фрезы
Для чистового трехмерного профилирования применяют монолитный твердый сплав с радиусной режущей частью. Сферические концевые фрезы (Ball Nose), тороидальные фрезы (Bull Nose / Corner Radius) и конические граверы с радиусом кончика (Tapered Ball Nose) обеспечивают контакт с поверхностью под любым углом. Правильный выбор геометрии определяет долговечность оснастки.
Физическая специфика сферической фрезы заключается в изменении эффективного диаметра резания по высоте сферы. В самой нижней точке радиус вращения равен нулю. Поэтому фактическая скорость резания падает до нуля. При обработке пологих поверхностей фреза мнет металл центром сферы. В 5-осевых станках проблему устраняют наклоном шпинделя на угол 15–20°. На 3-осевых станках меняют направление строчек для смещения зоны контакта на боковой радиус.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ RABBIT SF-6090
Фрезерный станок с ЧПУ EXT SHG 0404
Фрезерный станок с ЧПУ RABBIT SF-3030
Конические фрезы с радиусом (Tapered Ball Nose) сочетают малый радиус вершины (R 0.25–1.0 мм) с массивным коническим хвостовиком. Угол уклона конуса составляет 3–8°. За счет этого конический инструмент в 4–6 раз жестче тонких цилиндрических микрофрез. Это позволяет фрезеровать глубокие матрицы без отжима и вибраций.
При чистовой 3D обработке закаленных сталей твердостью 48–62 HRC монолитными сферическими фрезами радиальное биение режущей кромки в оправке не должно превышать 0.003 мм. Биение свыше 0.006 мм вызывает ускоренный износ полусферы и полосы на поверхности детали.
Расчет высоты остаточного гребешка h и бокового шага ae
Итоговое качество поверхности при чистовой построчной фрезеровке определяется высотой остаточных микрогребешков (Scallop Height / Cusp Height). Они формируются между соседними проходами радиусного инструмента. Высота гребешка h напрямую задает микронеровности профиля. Параметр определяет необходимость последующей ручной полировки детали.
Теоретическая зависимость высоты микровыступа h от геометрии инструмента радиусом R и величины поперечного смещения ae выражается строгой формулой:
h = R - √(R² - (ae / 2)²)
При малых боковых шагах (ae < 0.3R) на практике используют приближенное уравнение параболы:
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ RS 0609G
Фрезерный станок с ЧПУ RABBIT SF-1212
Фрезерный станок с ЧПУ RS 1313G
h ≈ ae² / (8 · R)
Когда требуется выдержать нормативную шероховатость Ra по чертежу, технологи находят предельный шаг строчек. Формула связывает радиус R со значением h_доп:
ae = √(8 · R · h_доп)
Связь высоты микрогребешка со среднеарифметическим отклонением профиля Ra выражается соотношением Ra ≈ h / 4. Например, под чистоту Ra = 0.8 мкм (h_доп = 0.0032 мм) сферической фрезой диаметром D = 8 мм (R = 4 мм) расчетный шаг равен ae = √(8 · 4 · 0.0032) = 0.32 мм.
Соответствие радиуса фрезы R, шага ae и шероховатости Ra
| Диаметр фрезы D (Радиус R) | Высота гребешка h, мкм | Боковой шаг ae, мм | Достигаемая шероховатость Ra, мкм | Характер получаемой поверхности |
|---|---|---|---|---|
| D = 4 мм (R = 2 мм) | 1.0 | 0.126 | 0.25–0.32 | Зеркальная чистовая под полировку |
| D = 6 мм (R = 3 мм) | 3.2 | 0.277 | 0.8 | Точная посадочная поверхность пресс-форм |
| D = 8 мм (R = 4 мм) | 6.4 | 0.452 | 1.6 | Стандартная чистовая поверхность штампов |
| D = 10 мм (R = 5 мм) | 12.8 | 0.715 | 3.2 | Получистовая формообразующая выборка |
| D = 12 мм (R = 6 мм) | 25.0 | 1.095 | 6.3 | Предчистовая подготовка под чистовой проход |
Кинематика станка, сглаживание сплайнами и функция Look-Ahead
Скоростная 3D обработка рельефов генерирует объемные управляющие программы из сотен тысяч мелких линейных отрезков G01. Перемещение рабочих органов станка по микрокадрам длиной 0.05–0.3 мм при минутных подачах 3000–8000 мм/мин создает высокую динамическую нагрузку. Для сохранения плавности хода требуется высокая точность позиционирования приводов и жесткость направляющих.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ EXT SHG 0609
Фрезерный станок с ЧПУ RABBIT SF-1218
Фрезерный станок с ЧПУ RS 1318G
Без анализа траектории система ЧПУ принудительно тормозит подачу в конце каждого кадра. Это необходимо для предотвращения рывка привода. В результате средняя подача падает в несколько раз. На деталях появляется рябь и микродефекты. Функции опережающего просмотра Look-Ahead устраняют эту проблему. Алгоритм просчитывает профиль скорости на 100–1000 кадров вперед, сглаживая ускорения по S-кривой.
Для включения высокоскоростной контурной обработки применяют штатные функции систем ЧПУ:
- Fanuc High-Speed Processing: команды G05.1 Q1 (AI Contour Control) или режим G08 P1 сглаживают траекторию в реальном времени.
- Siemens Sinumerik: цикл Cycle 832 (High Speed Settings / Advanced Surface) настраивает динамические фильтры под чистовые или черновые задачи.
- Heidenhain TNC: цикл Cycle 32 (Tolerance) задает контурный допуск и предельное ускорение осей.
- NURBS-интерполяция (G06.2): прямая передача математических полиномиальных сплайнов в контроллер ЧПУ вместо разбиения кривых на линейные отрезки G01.
Режимы резания для объемного фрезерования конструкционных материалов
Оптимальные режимы резания при 3D обработке выбирают с учетом твердости материала, вылета инструмента и жесткости технологической системы. Технолог рассчитывает обороты шпинделя n и минутную скорость подачи стола. При этом подача на зуб fz должна предотвращать полирование металла и гарантировать нормальное стружкообразование. Высокооборотный шпиндель должен обеспечивать стабильный крутящий момент.
При чистовом профилировании минутная подача стола Vf вычисляется по формуле Vf = n · z · fz. Эффективный диаметр резания Deff в точке контакта меньше номинального диаметра D фрезы. Для снижения температуры и надежной эвакуации стружки в зону резания подается смазочно-охлаждающая жидкость (СОЖ) или масляный туман MQL.
Сводная таблица режимов чистового 3D фрезерования сферическими фрезами
| Обрабатываемый материал | Твердость материала | Скорость резания Vc, м/мин | Подача fz, мм/зуб (D 6–8 мм) | Осевой шаг ap, мм | Рекомендуемая СОЖ |
|---|---|---|---|---|---|
| Д16Т / АМг6 (Алюминий) | 65–130 HB | 350–600 | 0.04–0.08 | 0.1–0.3 | Масляный туман MQL, эмульсия 7% |
| Сталь 40Х / 40ХН (Улучшенная) | 28–34 HRC | 140–200 | 0.03–0.06 | 0.1–0.25 | Эмульсия под давлением 15 бар |
| Сталь Х12МФ / 4Х5МФС (Закаленная) | 52–58 HRC | 80–130 | 0.015–0.035 | 0.05–0.15 | Сухой обдув холодным воздухом Vortex |
| Титановый сплав ВТ6 (Ti-6Al-4V) | 32–36 HRC | 50–80 | 0.02–0.04 | 0.08–0.2 | Высоконапорная эмульсия 20 бар |
| Модельный пластик / Полиуретан | 70–85 Shore D | 400–800 | 0.08–0.15 | 0.5–2.0 | Сухой обдув сжатым воздухом |
Производственный регламент и устранение дефектов 3D фрезерования
Качественное изготовление объемных деталей требует соблюдения пошагового технологического регламента наладчиком станка с ЧПУ. Предварительный контроль биения шпинделя, жесткости зажима заготовки и правильная фильтрация траекторий в CAM позволяют исключить брак. Это обеспечивает стабильную геометрию поверхностей в серийном производстве.
- Огранка и ступенчатость криволинейной поверхности. Дефект возникает из-за грубого допуска хорды (Chordal Tolerance > 0.02 мм) при триангуляции CAD-модели в CAM. Для устранения необходимо уменьшить допуск линейной аппроксимации до 0.002–0.005 мм и активировать фильтр круговой интерполяции (Arc Filtering).
- Задиры и шероховатость на пологих участках. Причина кроется в резании вершиной сферы фрезы при нулевой скорости резания. Устраняется сменой направления растра под углом к рельефу, переходом на тороидальную фрезу либо наклоном оси шпинделя в 5-осевом режиме.
- Следы дробления и волнообразный микрорельеф. Проблема вызвана избыточным вылетом инструмента или недостаточной жесткостью цангового патрона. Следует сократить вылет фрезы до соотношения L/D ≤ 3, использовать термозажимные оправки и снизить подачу fz на 25%.
- Ступени на границах зон Steep & Shallow. Ошибка появляется при несовпадении плоскостей сопряжения смежных переходов. Устраняется введением взаимного перекрытия траекторий (Overlap) на 0.5–1.0 мм на границе крутых и пологих участков.
