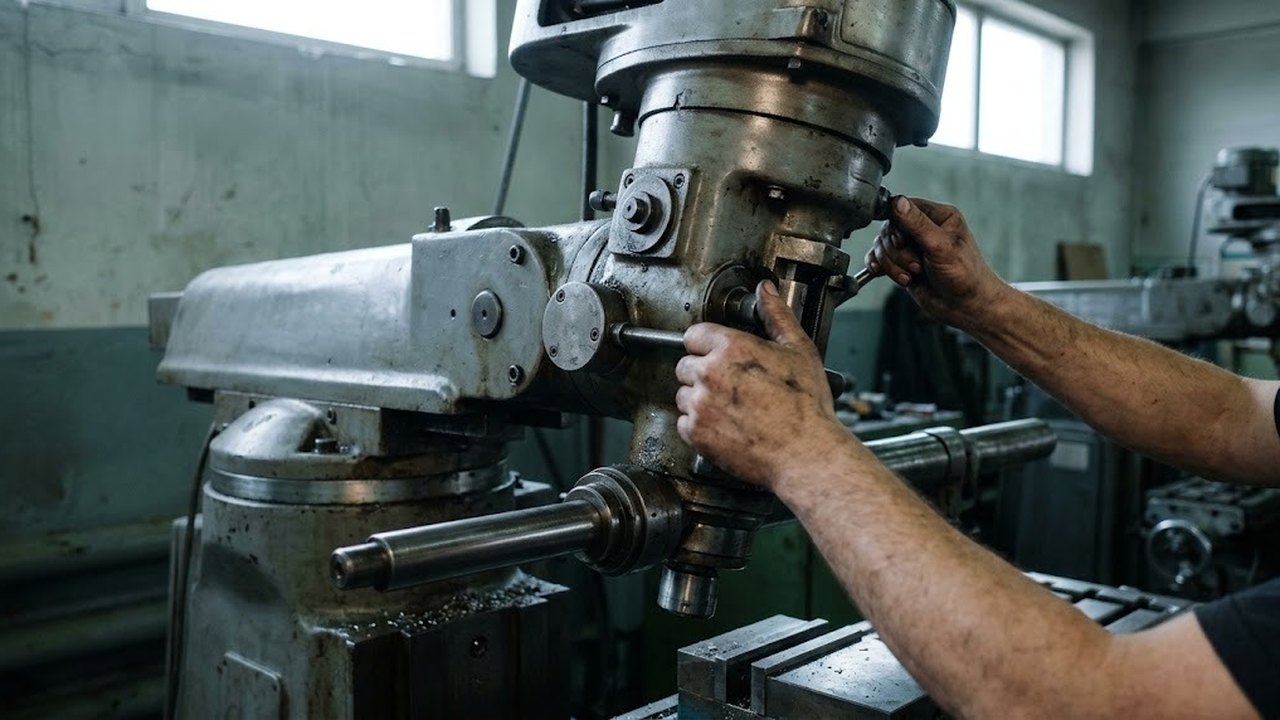

Универсальный фрезерный станок по металлу: за что переплачивают

Универсальный фрезерный станок по металлу — машина с поворотным столом, где шпиндель работает и вертикально, и горизонтально. Гибкость стоит денег. Медиана раздела универсально-фрезерных в каталоге ФрезерТех составляет 11 159 000 ₸, у широкоуниверсальных 18 189 840 ₸. Разрыв в 63% окупается не в каждом цеху, и решает тут характер деталей, а не размер стола.

Что делает станок универсальным

Универсальным станок делает не мощность привода. Решают три узла. Первый, поворот стола вокруг вертикальной оси. Второй, своя головка со шпинделем сверху над горизонтальным. Третий, посадочное место под делительную головку прямо в столе. Уберите любой из трех, и перед вами обычный консольно-фрезерный станок.

Стол разворачивается в горизонтальной плоскости. Технические характеристики типовой машины X6436 дают предел поворота стола ±35°, разворот фрезерной головки на 360°, конус шпинделя ISO50, частоту вращения 58–1800 об/мин. Косой паз режется без перекладывания детали и без специального приспособления. Заготовка встала один раз, дальше с той же установки обрабатывают пазы, уступы, отверстие под расточку. На точность это влияет сильнее лишней тысячи оборотов.

Второй признак — два шпинделя в одной станине. Горизонтальный несет оправку с дисковыми фрезами и снимает металл широкой полосой, вертикальный работает концевым инструментом. Вертикально-фрезерные и универсальные операции идут на одном рабочем месте, без переезда детали в соседний пролет.

В каталоге ФрезерТех 593 позиции, а класс разложен на четыре раздела. Это Универсально-фрезерные станки как общий вход, Универсально-фрезерные по металлу под конструкционную сталь и чугун, Широкоуниверсальные фрезерные станки со второй поворотной головкой, Универсально-фрезерные с УЦИ с цифровой индикацией.

Универсально-фрезерный и широкоуниверсальный фрезерный станок: в чем разница

Разница ровно в одном узле, в поворотной головке на выдвижном хоботе. У первого типа поворачивается стол, а шпиндельная головка стоит жестко. Широкоуниверсальный фрезерный станок получает вторую головку, которая разворачивается в двух плоскостях и подходит к детали под различными углами. Отсюда и разрыв в цене.

Станок фрезерный универсальный и широкоуниверсальные машины: цены каталога ФрезерТех на 02.09.2026, доставка по Казахстану. Это не средние по рынку.

Смотреть надо на нижнюю границу, а не на медиану. Самая дешевая машина со второй головкой в замере стоит 4 496 870 ₸, самая дешевая без нее 3 989 000 ₸. На входе разрыв меньше миллиона тенге. Вся дельта живет в верхнем сегменте, где к головке добавляют увеличенные ходы по X и Y, подачу СОЖ, механическую подачу стола.

Какие работы без универсального фрезерного станка не сделать

Есть операции, где такая машина не удобство, а единственный способ уложиться в допуск. Все они завязаны на угол между инструментом и деталью, и почти все требуют делительной головки. А простая вертикальная машина здесь бессильна. Нет у нее ни поворота стола, ни синхронного вращения детали с продольной подачей.

1. Спиральные канавки. Винтовая стружечная канавка сверла или зенкера получается при одновременном вращении детали в делительной головке и продольной подаче стола. Такое движение задается кинематикой машины, а не оснасткой.
2. Зубья и многогранники. Червячная пара делительной головки имеет передаточное отношение 1:40: оборот шпинделя за сорок оборотов рукоятки. Отсюда впадины зубчатых колес, шестигранники, храповики.
3. Косые пазы и скосы. Поворот стола на 35° заменяет угловую подкладку и синусные тиски. Угол реза задается один раз и держится на всей серии.
4. Корпусные детали с одной установки. Плита проходит цикл без снятия: чистовые поверхности, расточка, паз под шпонку. Каждая переустановка добавляет погрешность базирования.

Практическое правило: если угол между обработанной гранью и базой встречается в вашем цеху реже чем в одной детали из десяти, машину вы берете под будущее, а не под текущую загрузку.

Про компоновки и парк оснастки есть отдельная статья «Как выбрать фрезерный станок по металлу»; здесь речь идет про один класс.

Типовые работы ремонтного цеха на универсальной машине

Ремонтному участку такая машина нужна не ради сложной геометрии, а потому что деталь каждый раз новая. Чертежа нередко нет вовсе. Приносят сломанный вал и просят такой же к утру. Поворотный стол, делительная головка и два шпинделя закрывают номенклатуру ремонтного цеха без специальных наладок.

1. Шпоночный паз на валу. Концевой фрезой в вертикальном шпинделе или дисковой в горизонтальном, заготовка лежит в призмах на столе.
2. Квадрат и лыски под ключ. Вал ставят в делительную головку, четыре или шесть граней получают поворотом на равные углы.
3. Зубчатое колесо взамен разрушенного. Модуль снимают со сломанного, венец нарезают модульной дисковой фрезой через деление.
4. Привалочная плоскость корпуса. Торцовой фрезой снимают поврежденный слой и возвращают прилегание, дальше с той же установки идет расточка гнезда под подшипник.
5. Звездочка цепной передачи и храповик. Шаг и профиль задает деление, а не покупка готовой заготовки.

Ни одна из этих работ не окупает ЧПУ. Программу на единичную деталь пишут дольше, чем саму деталь делают.

Как выставить угол на столе и во что обходится ошибка

Сначала грубая установка по градусному лимбу, потом чистовая по индикатору. А лимба хватает на черновую фаску и не хватает на паз под шпонку. Половина градусного деления, то есть 30 угловых минут, на грани длиной 200 мм превращается в 1,7 мм расхождения по высоте: тангенс угла умножается на длину.

Порядок выверки одинаковый для стола и для головки. На рабочую поверхность ставят поверочный угольник или синусную линейку, магнитную стойку с индикатором ставят на хобот, стрелку ведут продольной подачей от края до края. Разность показаний на концах и есть ошибка установки. Дальше стол доворачивают, зажимают прижимы и повторяют замер: затяжка уводит установку на несколько минут дуги.

Стоит такая ошибка не детали, а партии. Косой паз идет с переменной глубиной от края к краю, а вскрывается это на сборке, когда обработана вся серия.

Делительная головка: как считается деление

Число оборотов рукоятки при простом делении считают по формуле n = 40/z, где 40 задано передаточным отношением червячной пары головки, а z равно числу частей. На семнадцать зубьев выходит 2 оборота и 6/17: две полных ручки плюс шесть отверстий по окружности с семнадцатью отверстиями на делительном диске.

Головка типоразмера 250 принимает заготовку наибольшим диаметром 250 мм, шпиндель головки идет с конусом Морзе №4, делительные диски несут окружности на 16, 17, 19, 21, 23, 29, 30, 31 отверстие с одной стороны и на 33, 37, 39, 41, 43, 47, 49, 54 с другой. Числа вне набора берут дифференциальным делением через сменные шестерни.

Корпус головки поворачивается, и ось заготовки встает под углом к столу. Отсюда конические зубчатые колеса и наклонные канавки.

Оправки и набор дисковых фрез: чем кормится горизонтальный шпиндель

Горизонтальный шпиндель работает не концевым инструментом, а фрезами на оправке. Хвостовик садится в конус, дальний конец ловится подшипником подвески в серьге хобота, между фрезами набираются проставочные кольца. И опора на два конца жестче консольного закрепления, поэтому подача на зуб здесь крупнее.

Комплект дисковых фрез на одной оправке снимает несколько поверхностей за проход. Два уступа на заданном расстоянии, боковые грани и дно паза, ступенчатый профиль целиком. Расстояние между фрезами держат кольца, так что ширина уступа зависит от набора колец, а не от станка. В каталоге ФрезерТех Фрезерные принадлежности и оснастка вынесены отдельным разделом, Фрезы для фрезерных станков собраны по типам: фрезы по металлу идут от 99 000 ₸ за позицию по замеру на 02.09.2026.

Когда две простые машины выгоднее одной универсальной

Считаем по цифрам каталога. Вертикально-фрезерный станок: медиана 10 366 000 ₸ по 14 позициям с ценой. Сверлильно-фрезерный: 1 255 485 ₸ по десяти позициям. Вместе выходит 11 621 485 ₸ против 18 189 840 ₸ за одну широкоуниверсальную машину. Экономия около 6,5 миллиона тенге, и работают эти два станка параллельно, а не в очередь.

Пара простых машин обыгрывает один поворотный станок в четырех ситуациях:

• Серия одинаковых деталей. Когда номенклатура не меняется месяцами, гибкость простаивает, а выигрывает высокая производительность на закрепленной наладке: ее дает Вертикально-фрезерные станки.
• Двое рабочих в смене. Одна машина означает одно рабочее место. Две загружают обоих, и очередь на переналадку исчезает.
• Наладка длиннее обработки. Поворот стола, выставление головки, проверка индикатором съедают время. На партии из трех деталей это дороже самой обработки.
• Нет фрезеровщика нужного разряда. Работа с делительной головкой требует расчета и опыта. Сверлильно-фрезерные станки осваиваются за смену.

Обратный случай так же понятен. Ремонтный цех, единичное производство, новые чертежи каждую неделю: переналадка тут сама по себе работа, и одна поворотная машина бьет любую пару.

УЦИ, DRO и фрезерный станок с ЧПУ: за что доплата

Первый миф — доплата за цифровую индикацию. По замеру каталога медиана раздела с УЦИ равна 11 137 500 ₸ при четырех позициях с ценой, медиана раздела по металлу без индикации 11 159 000 ₸. Разница внутри статистического шума. DRO на нашей выборке в цену почти не заходит, и экономить на нем незачем. Индикация снимает половину брака по разметке.

Деньги живут в других узлах:

• Конус шпинделя. ISO50 против ISO40 означает другой парк оправок, патронов, инструментальных держателей. Смена стандарта после покупки обходится дороже разницы в цене машины.
• Скорость вращения шпинделя. Нижние ступени нужны под чугун и крупные дисковые фрезы, верхние под цветные металлы. Узкий диапазон скоростей шпинделя вынуждает работать не с оптимальными параметрами резания.
• Система охлаждения. Насос и поддон входят в базовую комплектацию не всегда, дооснащение задним числом стоит времени участка.
• Автоматическая подача стола. На длинных проходах ручная подача оставляет волну на детали.
• Жесткость станины и вес. Тяжелая машина держит подачу без вибрации, и этот параметр потом не докупается.

Оснастку считают отдельной строкой бюджета: поворотные столы в каталоге идут по медиане 376 299 ₸, тиски 466 545 ₸. Автоматическая смена инструмента в этом классе не предусмотрена, оправку меняют руками. На партии из сотни одинаковых корпусов это и становится доводом в пользу Фрезерные станки с ЧПУ.

Что дает УЦИ в ежедневной работе

Устройство цифровой индикации показывает фактическую координату стола и головки по линейкам на осях. Само оно станком не управляет. Уходит счет оборотов лимба, поправка на люфт ходового винта и арифметика в уме при переходе к следующему размеру.

Что закрывает индикация на универсальной машине:

• привязку нуля к кромке заготовки и возврат к нему после смены инструмента;
• относительную координату отдельно от абсолютной, то есть цепочку размеров без пересчета;
• режим радиуса и диаметра при симметричной обработке от оси детали;
• расчет отверстий по окружности заданного диаметра, когда деление идет по координатам, а не через головку;
• сохранение нуля после выключения питания.

Окупается индикация раньше ЧПУ по понятной причине. Ей не нужны технолог, программа, CAM и оснастка под операцию, ставится она и на действующую машину, а выигрыш идет с первой детали. Позиции раздела Универсально-фрезерные с УЦИ несут ее с завода.

Признаки плохого выбора: что проверить до оплаты

Плохой выбор виден по трем симптомам еще до отгрузки. В описании нет угла поворота стола в градусах, а слово «универсальный» стоит в названии. Заявлена поворотная головка, но не сказано, в скольких плоскостях она разворачивается. Цена ниже границы класса, то есть 3 989 000 ₸ по нашему замеру, при обещанной обработке стали.

Что запросить у поставщика до оплаты:

• паспортный угол поворота стола и головки в градусах, а не формулировку «наклонная обработка»;
• конус шпинделя по стандарту вместо «стандартного конуса»;
• число ступеней подач и оборотов;
• посадочное место и Т-образные пазы под делительную головку;
• вес машины и требования к фундаменту;
• комплектность: тиски, оправки, система подачи СОЖ входят в поставку или докупаются.

Если первых трех пунктов в спецификации нет, оборудование продают по картинке. Такая покупка доезжает до цеха и встает. Деталь под углом на ней не обработать, а денег она стоила как машина с поворотным столом.

Приемка: как проверяют точность станка и чем меряют

Точность консольно-фрезерных машин нормирована ГОСТ 17734-88 «Станки фрезерные консольные. Нормы точности и жесткости». Стандарт охватывает станки классов точности Н и П, широкоуниверсальные отнесены к классу П. Ссылка на него в договоре поставки переводит спор о качестве в протокол замеров.

Что проверяют при приемке и чем:

• плоскостность рабочей поверхности стола проверяют поверочной линейкой и набором щупов;
• радиальное и торцовое биение конуса шпинделя снимают контрольной оправкой и индикатором часового типа;
• параллельность поверхности стола продольному ходу ловят индикатором на неподвижной стойке, стол идет под стрелкой на всю длину;
• перпендикулярность оси вертикального шпинделя рабочей поверхности стола дает индикатор на державке за полный оборот;
• совпадение оси горизонтального шпинделя с гнездом серьги хобота показывает контрольная оправка, посаженная без натяга;
• горизонтальность станины меряют брусковым уровнем в двух направлениях.

Меряют после выравнивания на фундаменте и до подписания акта. Холодная машина и машина после часа работы дают разные числа, поэтому геометрию перепроверяют на прогретом станке. Ориентир по плоскостности стола из самого стандарта: при ширине стола до 250 мм на длине замера 150 мм допуск 12 мкм для класса Н и 8 мкм для класса П, при ширине свыше 250 мм на длине 300 мм — 25 и 16 мкм соответственно.

Клинья, направляющие и что изнашивается первым

Точность универсальной машины живет в зазорах направляющих, а не в паспорте. Консоль, салазки и стол прижимаются клиньями, клин подтягивается регулировочными винтами по всей длине. Норма настройки простая. Качка исчезла, подача идет ровно, без рывка на старте. Перетянутый клин греет направляющие и съедает винт, ослабленный оставляет волну на детали.

Изнашивается станок неравномерно, и при покупке подержанной машины это первое, что стоит понимать. Середина продольного хода вырабатывается сильнее краев, ведь стол стоит там большую часть смены. Симптомы:

• завал к одному краю при проходе на всю длину стола;
• жесткость в середине хода ниже, чем по концам;
• ступенька на поверхности в месте смены направления подачи;
• люфт ходового винта растет, а компенсирующая гайка выбрана до предела.

Привычек в обслуживании три. Смазка направляющих по графику завода, съем стружки со стола до того, как ее раскатают салазки, контроль натяга винтовой пары. Стружка на направляющих скольжения работает как абразивная паста. Восстановление выработанных направляющих идет шабрением или наклейкой полимерных накладок, и это уже статья ремонта.

Частые вопросы

Какие фрезерные станки есть кроме универсальных? Основных классов пять: вертикально-фрезерные с одним шпинделем, горизонтально-фрезерные под дисковые фрезы, сверлильно-фрезерные для мелких работ, универсально-фрезерные с поворотным столом, машины с ЧПУ для серий. Класс выбирают по характеру детали: плоскость, паз, отверстие или угол между ними.

Что можно делать на такой машине? Фрезерование плоских поверхностей, прямых и косых пазов, уступов и канавок, обработку торцов, сверление и растачивание, нарезание зубьев и многогранников через делительную головку, спиральные канавки режущего инструмента. Смена шпинделя расширяет список без покупки второго станка.

Какой универсальный фрезерный станок считается лучшим? Единого ответа нет: «лучший» задают габарит детали, материал и серийность. Для ремонтного участка это машина среднего размера с УЦИ и полным набором оснастки. Для партии в сто одинаковых деталей дешевле выйдет специализированное оборудование, даже если по паспорту оно умеет меньше.

Какие марки выпускают универсальные фрезерные станки по металлу? Спрашивают чаще всего станок JET и универсально-фрезерный станок STALEX. В каталоге ФрезерТех представлены марки STALEX, Metal Master, Woodtec, Wattsan, Filato. Фрезерный станок STALEX и машины других марок сравнивают по паспортам: внутри одной марки жесткость и оснащение отличаются в разы.

Чем универсальный фрезерный станок лучше вертикального? Он берет деталь под углом без приспособлений и работает двумя шпинделями с одной установки. Вертикальный станок быстрее на плоскостях, дешевле в наладке и не требует высокого разряда. Универсальный выигрывает там, где номенклатура меняется каждую неделю, а угол между гранями встречается в каждой второй детали.

Нужна ли делительная головка сразу при покупке? Если в работе есть зубчатые венцы, шлицы, многогранники или спиральные канавки, головка берется вместе со станком, а посадочное место и Т-образные пазы под нее проверяются до оплаты. Когда таких работ нет, покупку откладывают, но конус шпинделя головки и высоту центров сверяют со станком заранее.

Где купить фрезерные станки в Казахстане? Отгрузка идет по всей стране. Универсальные фрезерные станки в Алматы, Астане и Караганде везут транспортные компании СДЭК, DPD, ПЭК, «Деловые линии». Цену и наличие по конкретной позиции уточняйте у менеджера, каталог обновляется по фидам поставщиков.

Пришлите чертеж детали или габариты заготовки с указанием материала. И мы подберем машину под вашу номенклатуру и посчитаем поставку в ваш город.
