Продольный станок с ЧПУ объединяет промышленную группу металлорежущего оборудования с перемещением вдоль базовой оси станины. В нашей практике к этой группе относятся фрезерные порталы, тяжелые строгальные комплексы и прецизионные токарные автоматы швейцарского типа. При обработке длинных деталей жесткость базы определяет точность размеров. Мы учитываем динамику кареток и температурные деформации. Это гарантирует стабильность размеров деталей.

Введение и фундаментальные принципы

Станки продольной группы классификация которых строится на кинематике базирования заготовки, проектируются под обработку длинномерных корпусных деталей. Продольная подача суппорта стола ЧПУ перемещает массивные узлы по направляющим станины. В токарных автоматах швейцарского типа подвижная шпиндельная бабка подает пруток сквозь люнетную втулку. А портальные фрезерные комплексы перемещают тяжелую балку над неподвижным столом. Мы разделяем эти схемы.

В отечественном машиностроении тяжелое станкостроение продольная группа традиционно опирается на стандарты ГОСТ 1810-84 и ГОСТ 1222-80. Главное конструктивное требование состоит в стабильности динамической жесткости системы СПИД. Когда стол длиной 6000 мм с деталью массой 15 тонн перемещается вдоль оси X, реакция опор фундамента не должна вызывать перекоса. И наши инженеры контролируют этот параметр.

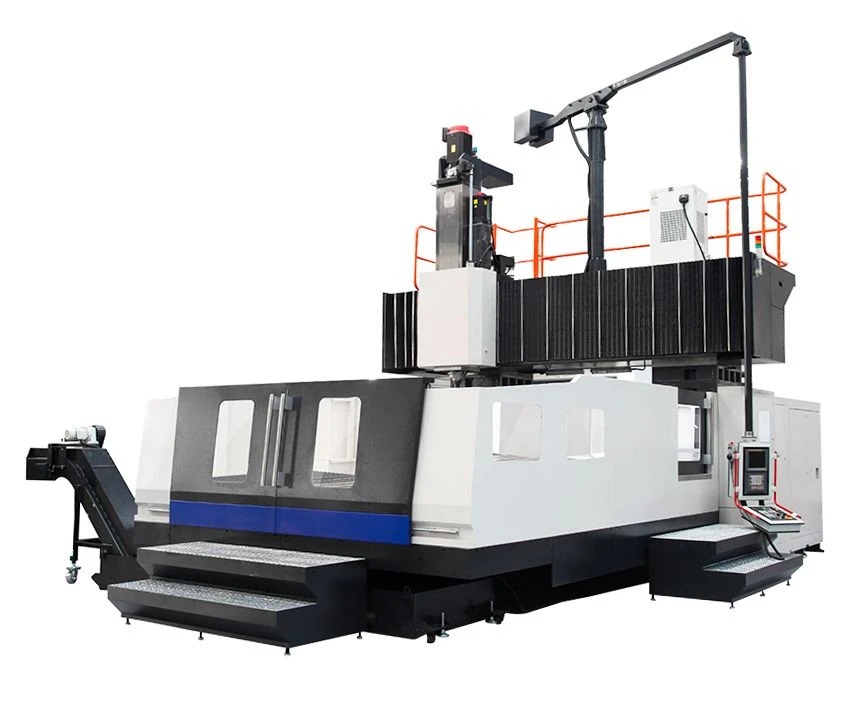

Портальные фрезерные станки с ЧПУ

Весь раздел →
┌────────────────────────────────────────────────────────────────────────┐
│         КИНЕМАТИЧЕСКИЕ КОМПОНОВКИ ПРОДОЛЬНОЙ ГРУППЫ СТАНКОВ С ЧПУ      │
│                                                                        │
│ 1. ПРОДОЛЬНО-ТОКАРНЫЙ (SWISS-TYPE):                                    │
│    [Подвижная бабка (Z1)] ──> [Пруток] ──> [Люнетная втулка] ──> [Резец]
│                                                                        │
│ 2. ПРОДОЛЬНО-ФРЕЗЕРНЫЙ С ПОДВИЖНЫМ СТОЛОМ:                             │
│    [Неподвижный портал] ──┬── [Шпиндельная бабка (Y, Z)]               │
│                           └── [Стол с заготовкой (X: 2000...12000 мм)] │
│                                                                        │
│ 3. ПРОДОЛЬНО-ФРЕЗЕРНЫЙ С ПОДВИЖНЫМ ПОРТАЛОМ (GANTRY):                  │
│    [Подвижный портал (X1/X2 Master-Slave)] ──> [Неподвижный стол]      │
│    [Ход по оси X: до 30 000 мм]                                        │
└────────────────────────────────────────────────────────────────────────┘
Класс станкаКинематика продольной осиДлина хода по оси X/ZТип привода подачиТиповая область применения
Продольно-токарный автомат (Swiss-type)Подвижная бабка Z1, подача через люнет100–350 мм (вылет прутка)Прецизионный ШВП C3/C1Валики, штуцеры, медицинские винты d=1...38 мм
Продольно-фрезерный с подвижным столомСтол X перемещается по станине, портал стоит2000–8000 ммШВП с вращающейся гайкой или рейкаКорпуса редукторов, станины, плиты штампов до 25 т
Продольно-фрезерный портальный (Gantry)Портал X перемещается над столом4000–30000 ммДвойная рейка-шестерня Master-SlaveАвиационные лонжероны, крылья, балки вагонов
Продольно строгальный фрезерный станокВозвратно-поступательный стол X, суппорты Y-Z3000–12000 ммГидропривод или рейка с сервоприводомЧерновая обдирка поковок, направляющие станин
Продольно-шлифовальный комплексДлинноходовый стол X, шлифовальная бабка Y-Z1500–10000 ммЛинейный двигатель или гидроцилиндрФинишная калибровка рельсов и направляющих

Инструментальные материалы и физика процесса

Физика резания на длинноходовых станках характеризуется большой протяженностью контакта инструмента с металлом заготовки. При обработке длинных станин тепловой баланс пластины смещается в сторону циклического перегрева. На нашем производстве мы выбираем твердые сплавы с мелкозернистой карбидной фазой и жаропрочными PVD-покрытиями AlCrN или TiAlSiN. Они сохраняют твердость режущей кромки при температуре до 1100 градусов Цельсия. И пластина не выкрашивается.

Силовое фрезерование поковок и отливок сопровождается вибрациями. Когда фреза диаметром 250 мм врезается в металл на длине 8 метров, тангенциальная сила резания F_z и осевая сила подачи F_x создают изгибающий момент. На токарных автоматах процесс иной: резание выполняется на удалении 1–2 мм от твердосплавной втулки люнета. Это исключает прогиб прутка под действием радиальной силы F_y.

Для оснащения тяжелых и прецизионных станков мы применяем сменные пластины из специализированных материалов:

  • Твердые сплавы групп ISO P20–P40 с износостойким многослойным CVD-покрытием TiCN-Al2O3-TiN для силовой черновой обдирки конструкционных сталей и поковок.
  • Мелкозернистые сплавы ISO M15–M30 с микроструктурой зерен 0.5–0.8 мкм и PVD-покрытием для фрезерования нержавеющих аустенитных сплавов и титана.
  • Керамика на основе оксида алюминия с добавлением карбида кремния (Al2O3 + SiCw) для высокоскоростного строгания и фрезерования закаленного чугуна твердостью до 62 HRC.
  • Поликристаллический кубический нитрид бора (PCBN) для чистового фрезерования и шлифования направляющих из отбеленного чугуна со скоростями до 800 м/мин.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Расчет режимов резания и технологических параметров

Расчет параметров длинноходовой обработки базируется на мощности шпинделя, тяговом усилии привода подачи и жесткости направляющих. Мы вычисляем минутную подачу и объемный съем стружки по формулам металлообработки. Линейные приводы длинных продольных осей требуют точного согласования крутящего момента серводвигателей с массой каретки. При разгоне портала массой 8 тонн инерционная нагрузка превышает силу резания. Мы учитываем это в расчетах.

Скорость резания \(V_c\) (м/мин) и частота вращения шпинделя \(n\) (об/мин) определяются соотношением:

Портальные фрезерные станки с ЧПУ

Весь раздел →

\[V_c = \frac{\pi \cdot D \cdot n}{1000} \implies n = \frac{1000 \cdot V_c}{\pi \cdot D}\]

Минутная подача стола или суппорта \(v_f\) (мм/мин) при фрезеровании зависит от подачи на зуб \(f_z\), числа зубьев \(z\) и частоты вращения шпинделя:

\[v_f = f_z \cdot z \cdot n\]

Объемная производительность съема стружки \(Q\) (см³/мин) при ширине фрезерования \(a_e\) и глубине резания \(a_p\):

\[Q = \frac{a_p \cdot a_e \cdot v_f}{1000}\]

Эффективная мощность резания на шпинделе \(P_c\) (кВт) с учетом удельной силы резания \(k_c\) (Н/мм²) и КПД привода \(\eta = 0.82\dots 0.88\):

\[P_c = \frac{Q \cdot k_c}{60 \cdot 10^3 \cdot \eta}\]

Крутящий момент на шпинделе \(M\) (Н·м) для режимов силовой черновой обработки:

\[M = \frac{9550 \cdot P_c}{n}\]

Для длинных осей критично температурное удлинение направляющих \(\Delta L\) (мкм) по стандарту ISO 230-3:

\[\Delta L = \alpha \cdot L \cdot \Delta T\]

В этой формуле параметр \(\alpha = 11.5 \cdot 10^{-6}\) 1/°C обозначает коэффициент расширения чугуна, \(L\) задает длину хода в метрах, а \(\Delta T\) выражает колебания температуры цеха.

Практический пример расчета для обработки балки из стали 40Х ($k_c = 2100$ Н/мм²): торцевая фреза $D = 200$ мм, число зубьев $z = 8$, глубина $a_p = 5.0$ мм, ширина резания $a_e = 150$ мм, скорость резания $V_c = 160$ м/мин. Частота вращения шпинделя составляет $n = (1000 \cdot 160) / (3.1416 \cdot 200) \approx 255$ об/мин. При подаче на зуб $f_z = 0.22$ мм/зуб скорость подачи стола равна $v_f = 0.22 \cdot 8 \cdot 255 = 448.8$ мм/мин. Объемный съем стружки достигает $Q = (5.0 \cdot 150 \cdot 448.8) / 1000 = 336.6$ см³/мин. Мощность на фрезе $P_c = (336.6 \cdot 2100) / (60000 \cdot 0.85) = 13.86$ кВт. Крутящий момент на валу равен $M = (9550 \cdot 13.86) / 255 = 519$ Н·м. Эти силовые параметры обеспечивает двухступенчатый редуктор привода.

Специфика оснастки, охлаждения и траекторий обработки

Технологическая оснастка и подача смазочно-охлаждающей жидкости на тяжелых станках зависят от длины обрабатываемой детали и жесткости станины. Мы применяем модульные гидравлические прижимы и вакуумные плиты для надежного закрепления длинных листов и балок без остаточных деформаций. Точность позиционирования длинных осей ISO 230 требует применения оптических линеек с лазерной шкалой. И подача СОЖ под давлением 70 бар вымывает стружку из глубоких пазов.

Рейка шестерня двойная с выборкой люфта с электронной преднатяжкой двумя сервомоторами Master-Slave служит базовым стандартом для тяжелых осей с ходом более 4 метров. Применение ШВП на длинах свыше 3.5 метров ограничено провисанием винта и биением. Синхронные линейные двигатели дают ускорения до 1.5g. Но они требуют производительных чиллеров охлаждения для защиты от нагрева.

Тип привода продольной осиПредельная длина хода, ммМаксимальная скорость подачи, м/минТяговое усилие на оси, кНТочность позиционирования на 1 мПреимущества и эксплуатационные ограничения
Классический ШВП (неподвижная гайка)до 3 50020–3510–25±0.008 мм (ISO 230-2)Высокая жесткость на коротких ходах; при длине >3.5 м провисает винт
ШВП с вращающейся гайкойдо 6 00030–5015–35±0.012 ммНеподвижный растянутый винт исключает биение; сложный узел гайки
Двойная рейка-шестерня Master-Slaveдо 30 000+40–8020–80±0.015 мм (с линейкой)Неограниченная длина хода; электронный преднатяг полностью выбирает люфт
Синхронный линейный двигатель (LSM)до 20 00080–15010–30±0.003 ммПрямой привод без механического износа; высокий нагрев, защита от стружки
Инженерное правило нашего цеха: на портальных станках с двойным приводом осей X1-X2 раз в квартал необходима процедура электронной калибровки перекоса балки. Рассинхронизация приводов на 0.05 мм на ширине портала 3000 мм приводит к заклиниванию кареток и износу направляющих.

Типичные производственные дефекты и регламент устранения

Производственные дефекты при тяжелой обработке чаще всего вызваны накопленной погрешностью шага привода и температурными градиентами цеха. В нашей практике волнистость профиля детали возникает из-за вибраций каретки или неравномерного износа направляющих качения. Мы находим источник погрешности с помощью вибродиагностики и лазерного интерферометра. Регулярная юстировка таблицы компенсаций ЧПУ устраняет геометрический увод траектории. И брак деталей сводится к нулю.

Для поддержания паспортной точности оборудования по стандартам ISO 230-1 и ISO 230-2 наладчики выполняют регламент из пяти операций:

  1. Лазерная интерферометрическая проверка позиционирования и повторяемости линейной оси с шагом измерения 100 мм на всей длине хода станка.
  2. Запись и загрузка компенсационной таблицы шаговой погрешности Pitch Error Compensation в память системы ЧПУ Fanuc, Siemens Sinumerik или Heidenhain.
  3. Проверка и юстировка оптических энкодеров с продувкой защитных уплотнений сжатым воздухом под давлением 0.2–0.3 бар для защиты от масляного тумана.
  4. Инструментальный контроль зазора и преднатяга зубчатого зацепления шестерня-рейка щупом и индикатором часового типа с ценой деления 0.001 мм.
  5. Тепловизионный аудит подшипниковых опор и сервомоторов линейной подачи для выявления зон локального перегрева выше 45 градусов Цельсия.
