Настольный фрезерный станок по металлу и с ЧПУ: где потолок

Настольный фрезерный станок ставят на верстак и питают от обычной розетки. Он закрывает мелкие детали, ремонт, единичные заказы и обучение, а упирается заметно раньше, чем ждет покупатель. Главная ошибка при выборе даже не в киловаттах. Под одним словом продают две разные машины, и берут часто не ту. Ниже разобрано, где проходит потолок класса и как разглядеть его в паспорте до оплаты.

Потолок задает масса станка, а не киловатты

Способность машины снимать металл держится на жесткости всей связки от станины до шпинделя, и мерить ее удобнее всего массой. У верстачной машины по металлу масса измеряется сотней килограммов. В паспорте JET JMD-2S стоит 110 кг при выходной мощности двигателя 0,75 кВт. Консольная машина сопоставимой мощности весит в разы больше, и вся разница уходит в глубину резания.

Механизм тут простой. Фреза при резании отжимается от материала, а конструкция отвечает упругой деформацией. Легкая станина деформируется сильнее, и начинается дребезг — волнистый след на поверхности, выкрашивание режущих кромок, увод размера за пределы допуска. Оператор снижает подачу и глубину, обработка растягивается вдвое. Станок при этом исправен. Он просто работает на своем пределе.

Мощность в киловаттах говорит, что двигатель провернет фрезу. Масса говорит, что рез при этом не уведет в сторону.

Отсюда первое рабочее правило. Сравнивая две модели с одинаковыми киловаттами, смотрите на разницу в массе. Но жесткость производитель не публикует, а масса в паспорте есть всегда. В разделе Сверлильно-фрезерные настольные собрано 14 позиций, и масса указана в характеристиках каждой.

Настольный фрезерный станок с ЧПУ или машина по металлу

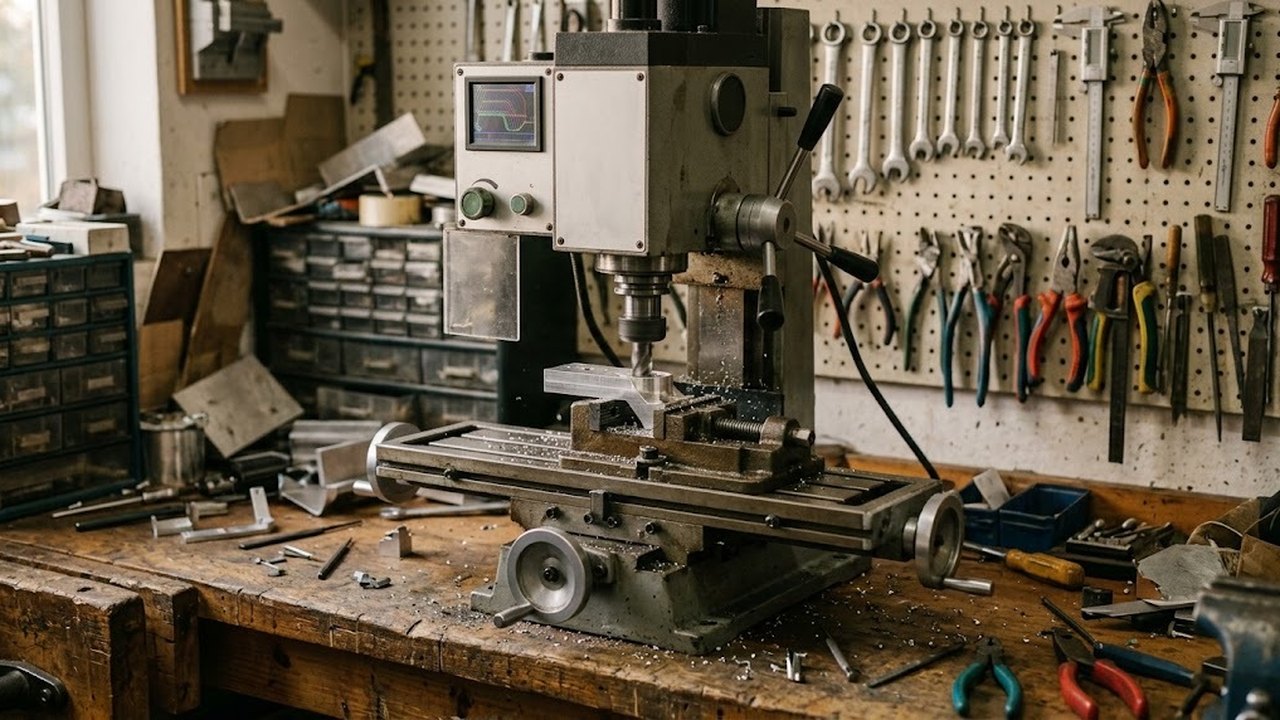

Первая машина — сверлильно-фрезерный станок по металлу. Чугунная станина, коническое гнездо шпинделя, маховики или устройство цифровой индикации, низкие обороты. Вторая устроена иначе. Гравировальный портал с ЧПУ несет цанговый зажим, шпиндель раскручивается до двенадцати тысяч оборотов, а работает такая машина по дереву и пластику. Внешне обе невелики и обе стоят на верстаке. Задачи у них не пересекаются почти нигде.

В первый же месяц эксплуатации видна цена ошибки. Человек ищет металлообработку, видит аккуратный портал за меньшие деньги и покупает его под ремонт стальных узлов. Дальше цанговый шпиндель на высоких оборотах пробует снимать металл, для которого не рассчитан. Инструмент горит, портал играет, поверхность идет волной. Обратной дороги нет, потому что машина исправна и работает по своему назначению. Гравировальный класс со всей деревообработкой живет в разделе Гравировально-фрезерные с ЧПУ, и путать этот вход с металлическим нельзя.

Чего ждать от настольного станка с ЧПУ по точности

Паспортная точность позиционирования у настольного портала держится около 0,05 мм. Столько заявлено у Advercut K6090T с рабочим полем 600 × 900 × 150 мм и массой 200 кг, где по всем трем осям стоят шарико-винтовые пары и рельсовые направляющие. Это заявка производителя на холостом ходу, а не обещание размера на готовой детали.

Дальше цифра только падает. Легкие порталы на ремнях и трапецеидальных винтах точность позиционирования вообще не публикуют, и молчание в характеристиках само по себе ответ. Шаговый двигатель без обратной связи о пропущенном шаге не сообщает: контроллер считает, что инструмент пришел в точку, а он отстал. Погрешность копится по контуру и вылезает там, где траектория замыкается на начало.

Где применяют фрезерные станки по металлу и портальные с ЧПУ

Берут компактное оборудование туда, где деталь мелкая, партия короткая, а места под фундамент нет. Портальные машины с ЧПУ при этом уходят в рекламу и декоративные панели, а машины по металлу остаются на ремонте и оснастке. Четыре сценария, в которых такая покупка окупается:

1. Ремонтный участок. Изготовить втулку, подогнать посадочное место, профрезеровать паз под шпонку, восстановить резьбу. Деталь приносят по одной, срочность важнее производительности.
2. Единичное и мелкосерийное производство. Оснастка, кондукторы, приспособления, опытные образцы. Партия в пять-двадцать штук на верстачной машине идет нормально.
3. Частная мастерская и гараж. Реставрация техники, тюнинг, модельные работы. Питание от бытовой сети снимает вопрос с подводкой 380 В.
4. Учебный класс. Студент видит все узлы, трогает маховики, понимает связь подачи и качества поверхности. Профессиональный производственный станок для этого избыточен и опасен.

Общее у всех четырех сценариев одно. Заготовка помещается в ладонь или чуть больше, а требования к чистоте поверхности остаются умеренными. Как только партия становится регулярной, а деталь крупнее рабочего стола, класс оборудования надо менять.

Где обработка металла на настольном станке упирается

Ограничений четыре, и все они видны в характеристиках еще до покупки. Возьмите цифры того же JMD-2S. Стол 595 × 140 мм, ход стола 394 × 185 мм, ход пиноли по Z всего 70 мм. Дальше эти числа превращаются в очень конкретные запреты, о которых продавец не рассказывает.

• Вертикальный ход. Семьдесят миллиметров хода пиноли задают максимальную высоту заготовки вместе с оправкой и тисками. Высокая деталь просто не влезет под шпиндель.
• Предельный диаметр инструмента. Производитель прямо пишет потолок — концевая фреза до Ø16 мм, торцевая до Ø50 мм, сверление до Ø20 мм. Это и есть паспортная граница съема, дальше начинается работа на износ.
• Глубина за проход. Верстачная машина берет металл тонкими слоями. Там, где консольный станок пройдет один раз, верстачный сделает четыре, и время на деталь вырастает кратно.
• Подача СОЖ. Насосной системы охлаждения в этом классе обычно нет, смазку наносят кистью или масленкой. По чугуну и алюминию терпимо, по нержавейке инструмент садится быстро.

Вот честная граница класса. Разовая деталь и ремонт машине по силам, серия и глубокий съем стали уже нет. Когда объем перерастает верстак, смотрят в сторону Консольно-фрезерные станки и Вертикально-фрезерные станки, где ходы и жесткость на порядок выше.

Круглая колонна или призматическая: где станок теряет установку

Настольные станки по металлу делятся по типу колонны, и после массы это вторая по значимости строка. Голова на круглой колонне при подъеме проворачивается вокруг оси, и совмещение шпинделя с уже обработанным местом детали теряется. Призматическая колонна с направляющими типа «ласточкин хвост» ведет голову строго по прямой, и нули на детали остаются на месте.

Разница вылезает не при покупке, а на третьей операции над деталью. Просверлили отверстие, подняли голову ради фрезы подлиннее, вернулись обратно — центр ушел. На круглой колонне его ловят заново индикатором или по нанесенной риске. И так при каждом подъеме. Владельцы таких машин ставят метку на колонне и стараются вообще не двигать голову внутри установки, добирая высоту ходом пиноли. Прием рабочий, только он и съедает те самые семьдесят миллиметров по Z.

Отсюда правило выбора. Деталь идет за одну установку одним инструментом — круглая колонна терпима и обходится дешевле. Появились в маршруте отверстия, зенковка и фрезерование от одной базы, нужна призматика. Иначе точность держится на аккуратности оператора, а не на конструкции.

Клинья, люфты и что регулируется руками

Геометрия настольной машины настраивается клиновыми планками направляющих. Стол по обеим горизонтальным осям ходит по клину, зазор выбирается регулировочным винтом, и на новой машине планку подтягивают уже через первые недели эксплуатации. Люфт винтовой пары подачи убирают разрезной гайкой, но до нуля он не уходит. Обычный трапецеидальный винт имеет мертвый ход, поэтому к размеру подходят всегда с одной стороны, без возврата назад.

Что проверяют на приемке и дальше раз в сезон: качание стола при нажиме рукой на дальний край, увод стрелки индикатора при смене направления подачи, затяжку клина на полном вылете. Стружку убирают до смазки, а не после. Иначе абразив уходит под планку и режет направляющую изнутри.

Что смотреть в паспорте: масса, шпиндель и размеры рабочего стола

О киловаттах и оборотах продавец говорит охотно, потому что эти цифры выглядят внушительно. Реальную способность машины описывают совсем другие строки паспорта, и почти все они лежат ниже по таблице характеристик. Проверяйте их по порядку, до разговора о скидке:

1. Масса станка. Первая цифра, которую надо найти. Ниже сотни килограммов по металлу — это уже настольный минимум, а не рабочий инструмент.
2. Конус шпинделя. МК3, R8, ISO30 означают, что под машину есть парк оправок и патронов. Цанга ER11 указывает на гравировальный класс.
3. Размер стола и ходы по осям X и Y. Стол ограничивает габарит заготовки, ходы задают длину обрабатываемой поверхности за одну установку. Эти числа разные, и путать их дорого.
4. Ход по Z и вылет шпинделя. Определяет высоту детали и вылет инструмента, на котором машина еще держит точность.
5. Предельные диаметры фрезы и сверления. Прямое указание производителя на потолок съема.
6. Диапазон оборотов и тип привода. Металлу нужны низкие обороты и момент, дереву с пластиком высокие. Привод с редуктором и ременными ступенями дает момент внизу диапазона, прямой привод не дает.
7. Питание и потребление. 220 В против 380 В решает, поедет ли машина в гараж без переделки проводки.

Признаки, что перед вами игрушка

• Массу не указали вообще либо спрятали в раздел «габариты упаковки».
• Шпиндель описан только оборотами, без конуса или типоразмера цанги.
• В характеристиках есть «мощный двигатель», но нет предельных диаметров инструмента.
• Станина из алюминиевого профиля или стального листа, а машина продается как оборудование по металлу.
• Ходы указаны одним числом «рабочее поле», без разделения по трем осям.
• Обещания по стали ровно те же, что по дереву, без разделения материалов в описании.

Недорогие ЧПУ станки часто честно собраны под пластик и фанеру, а слово «металл» в карточке относится к тонкому алюминию на малой глубине. Разница между «фрезерует алюминий» и «фрезерует сталь» проходит по классу машины, а не по настройкам управляющей программы.

Что нужно кроме станка: оснастка, расходные материалы и место

Готовая к работе позиция состоит из трех частей: сама машина, чем зажать деталь и чем ее резать. Оснастка и инструмент по ценам каталога добавляют к чеку от трети до половины стоимости оборудования, и эта часть бюджета всплывает уже после оплаты станка. А без зажима машина не сделает ни одной детали.

Минимальный комплект под металлообработку:

• Станочные тиски с пазами под стол. В разделе Тиски для фрезерных станков цены каталога на 02.09.2026 идут от 144 450 до 996 090 ₸ при медиане 466 545 ₸.
• Прижимной комплект из прихватов, шпилек и ступенчатых опор. Он держит корпусные детали, которые в тиски не встают, и стоит по каталогу от 21 000 до 47 000 ₸.
• Оправки и патроны под конус шпинделя: цанговый патрон, сверлильный патрон, оправка под торцевую фрезу. Собраны в разделе Патроны и зажимы.
• Режущий инструмент. Концевые фрезы в пределах паспортного диаметра, сверла, метчики. Обновляются постоянно и в разовую смету не укладываются.
• Мерительное и мелочь. Индикатор со стойкой, набор щупов, угольник, кисть и масленка под смазочно-охлаждающую жидкость.

Поворотный стол в минимум не входит. Он нужен под деления и круговые пазы, стоит по каталогу от 180 004 до 472 000 ₸ и берется под конкретную деталь. Все цифры выше — наш каталог на сегодня, а не средние по рынку.

Верстак, питание 220 В и шум

Машина по металлу этого класса весит около центнера, и сборный стеллаж под нее не годится. Нужен верстак с толстой столешницей или сварная тумба, притянутая к полу анкерами. Незакрепленное основание при прерывистом резе раскачивается вместе со станком, и весь выигрыш от массы станины уходит в качку. Проверяется рукой за минуту.

Питание бытовое, 220 В, и в этом половина смысла класса: подводить 380 В в гараж или учебный кабинет не надо. Двигатель на 0,75 кВт розетку не перегружает. Проблема приходит с другой стороны: старая проводка дает просадку напряжения при пуске, и привод на это реагирует. Отдельная линия с автоматом снимает вопрос заранее.

Шум у машины по металлу умеренный, слышно в основном сам рез и стружку в поддоне. Гравировальный портал громче: шпиндель на двенадцати тысячах оборотов работает вместе с вытяжкой, а сеанс резки длится часами. Для квартиры и жилого дома это решающий довод при выборе места.

Порядок апгрейдов: тиски, УЦИ, механическая подача

Улучшения на верстачной машине окупаются в строгой последовательности. И она обратна тому, что покупают первым делом.

1. Нормальные тиски. Дешевые поднимают деталь при затяжке, и параллельность теряется до первого касания фрезы. Меняются раньше всего остального.
2. Устройство цифровой индикации. УЦИ снимает счет оборотов маховика по лимбу и убирает ошибку мертвого хода винта. На профессиональных станках оно идет в заводском исполнении.
3. Механическая подача по X. Ровная подача дает чистую поверхность там, где рука дает волну от смены усилия. Ставится после того, как геометрия настроена.
4. Обдув и подача СОЖ. Бачок с краником продлевает жизнь инструменту заметнее, чем любая переделка привода.

Чего делать не стоит, так это навешивать комплект автоматики на верстачную машину в расчете получить обрабатывающий центр. Механика от контроллера жестче не становится, а переделка подходит по деньгам к заводской машине следующего класса.

Сколько стоит настольное оборудование по каталогу

По нашему каталогу на 02.09.2026 сверлильно-фрезерные машины идут в диапазоне от 660 975 до 2 033 768 ₸, медиана 1 255 485 ₸ по десяти позициям с указанной ценой. Гравировально-фрезерные с ЧПУ начинаются ниже, от 318 932 ₸, медиана 1 513 770 ₸. Это цифры нашего каталога на сегодня, а не средние по рынку.

Разброс внутри класса объясняется не брендом, а теми же строками паспорта: масса, тип колонны, ходы, наличие УЦИ. Дешевая позиция в диапазоне легче и проще по геометрии, а не «такая же, но со скидкой». Разбор того, из чего складывается цена по классам, есть в статье блога «Сколько стоит фрезерный станок и от чего зависит цена», а сравнение компоновок — в статье «Как выбрать фрезерный станок по металлу».

Частые вопросы

Какие металлы можно фрезеровать на станке с ЧПУ?

Алюминий, латунь, медь, мягкие сплавы идут уверенно, на небольшой глубине за проход. Конструкционная сталь и чугун доступны машинам с коническим шпинделем и массой от сотни килограммов. Гравировальный портал с цангой ER11 по стали не работает. Оборотов много, момента и жесткости мало.

Подойдет ли такая машина для производства мебели?

Для образцов, шаблонов, мелкой фурнитуры подойдет. Мебель в потоке требует рабочего поля под лист и жесткого портала, потому что деталь корпуса длиннее любого верстака. В мебельной мастерской такая машина обычно живет как второй станок под мелочь и доработку кромок, а раскрой листа уходит на большой портальный станок.

Что изнашивается в станке и от чего зависит срок службы?

Раньше всего уходят подшипники шпинделя и винтовые пары подач. Ресурс определяется режимами. Работа на предельной глубине без охлаждения убивает узлы за сезон, щадящая подача растягивает их на годы. Это влияет на срок службы сильнее, чем любая паспортная цифра.

Кто обслуживает станок после гарантийного срока?

Настольная машина ремонтопригодна на месте. Подшипники шпинделя, ремни, клиновые планки и гайки подач — узлы общедоступных типоразмеров, они меняются в мастерской владельца без вызова специалиста. Электронику гравировального портала меняют платой целиком. Что поддерживает поставщик по конкретной модели после гарантии, уточняют при подборе: у брендов каталога сервис устроен по-разному.

Можно ли собрать настольный фрезерный станок своими руками?

Портальную машину для фанеры и пластика собрать реально. Механика открыта, контроллер покупается готовым, 3D-модель детали превращается в управляющую программу бесплатным софтом. Сделать самодельную машину по металлу почти невозможно. Нужна литая станина и точные направляющие, а именно они и стоят основных денег в заводской конструкции.

Какие модели фрезерных станков относят к настольным?

Границу проводят по установке: машина ставится на верстак и не требует фундамента. В нашем каталоге к этому классу относятся сверлильно-фрезерные настольные и Настольные токарно-фрезерные станки, а также часть гравировальных с ЧПУ под марками STALEX, Metal Master, Woodtec, Wattsan и Filato. Всего в каталоге 593 позиции, разложенные по 529 разделам.

Какова конечная цена станка с доставкой в Алматы?

Итог складывается из позиции каталога, оснастки под вашу деталь, упаковки и перевозки. Отправка идет транспортными компаниями СДЭК, DPD, ПЭК, «Деловые линии» и собственным транспортом, поэтому сумму считают под конкретный адрес и габарит машины. Точную цифру по Алматы и другим городам менеджер называет после подбора модели.

Пришлите чертеж или габариты детали, которую собираетесь обрабатывать, и укажите материал. Мы подберем машину под эту задачу из каталога ФрезерТех, сверим ходы и предельные диаметры по паспорту и посчитаем поставку в ваш город Казахстана.
