Конус Морзе центрирует и жестко удерживает режущий инструмент в шпинделях станков. Мы на производстве ежедневно используем конические оправки для сверления, растачивания и фрезерования. Точная геометрия обеспечивает непрерывный контакт сопрягаемых поверхностей. При этом конусность создает эффект надежного самоторможения. В нашей практике правильный выбор типа хвостовика защищает шпиндельный узел от радиального биения и разрушительных вибраций.
Введение и фундаментальные принципы
Инструментальный конус Морзе появился в 1864 году благодаря изобретателю Стивену Морзе. Инженер предложил унифицированное коническое соединение с малым углом уклона. Конструкция быстро стала мировым стандартом в металлообработке. В шпинделе фрезерного станка или пиноли токарного станка конус гарантирует соосность инструмента и шпиндельного вала. Мы в цеху ценим эту систему за простоту замены оправок и повторяемость базирования.
Геометрические параметры посадочных гнезд регламентирует межгосударственный норматив ГОСТ 25557-2006 (Конусы инструментальные. Основные размеры), а также международные стандарты ISO 296 и DIN 228. Типоразмерный ряд охватывает семь базовых номеров. Самый миниатюрный КМ0 (MT0) ставят на прецизионные настольные станки. Массивный КМ6 (MT6) монтируют в тяжелые горизонтально-расточные и продольно-фрезерные станки.
Номинальное соотношение уклона составляет около 1:20 (угол при вершине \(2lpha pprox 2^\circ 51' - 3^\circ 00'\), угол уклона \(lpha/2 pprox 1^\circ 25' - 1^\circ 30'\)). Изначально эталоны изготавливали вручную, поэтому углы у каждого номера имеют индивидуальные значения. В таблице ниже приведены размеры конуса Морзе КМ1 КМ2 КМ3 КМ4 КМ5 КМ6 и КМ0 по ГОСТ 25557-2006 и ISO 296.
| Обозначение (ГОСТ / ISO) | Конусность \(K\) | Угол при вершине \(2lpha\) | Угол уклона \(lpha/2\) | Большой диаметр \(D\) (мм) | Малый диаметр \(d\) (мм) | Рабочая длина \(L\) (мм) | Резьба затяга (Form B) |
|---|---|---|---|---|---|---|---|
| КМ0 (MT0) | 1:19.212 | 2°58′54″ | 1°29′27″ | 9.045 | 6.400 | 50.0 | — |
| КМ1 (MT1) | 1:20.047 | 2°51′26″ | 1°25′43″ | 12.065 | 9.400 | 53.5 | M6 |
| КМ2 (MT2) | 1:20.020 | 2°51′41″ | 1°25′50″ | 17.780 | 14.600 | 64.0 | M10 |
| КМ3 (MT3) | 1:19.922 | 2°52′32″ | 1°26′16″ | 23.825 | 19.800 | 81.0 | M12 |
| КМ4 (MT4) | 1:19.254 | 2°58′31″ | 1°29′15″ | 31.267 | 26.000 | 102.5 | M16 |
| КМ5 (MT5) | 1:19.002 | 3°00′53″ | 1°30′26″ | 44.399 | 37.600 | 129.5 | M20 |
| КМ6 (MT6) | 1:19.180 | 2°59′12″ | 1°29′36″ | 63.348 | 53.800 | 182.0 | M24 |
В промышленной практике также встречаются альтернативные инструментальные стандарты со схожей геометрией:
- Метрические конусы (№80, 100, 120, 160, 200 по ГОСТ 25557-2006): отличаются строго постоянной конусностью 1:20 с углом уклона \(lpha/2 = 1^\circ 25' 56''\) для мощных силовых приводов.
- Укороченные типоразмеры (В7, В10, В12, В16, В18, В22, В24 по ГОСТ 9953-82 / ISO 239): укороченная рабочая база служит для точной посадки трехкулачковых сверлильных патронов на адаптеры.
- Крутые конусы 7:24 (ISO 30, ISO 40, ISO 50 по ГОСТ 25827-2014 / ISO 7388): лишены свойства самоторможения (\(lpha/2 = 8^\circ 17' 50''\)) и спроектированы для автоматической смены оправок на станках с ЧПУ.
Инструментальные материалы и физика процесса
Механическая фиксация оснастки опирается на физику сухого и полусухого трения скольжения. При осевой запрессовке хвостовика в гнездо нормальное контактное давление многократно возрастает. Малый угол уклона создает эффект самоторможения. В нашей практике соединение удерживает крутящий момент даже без дополнительных шпонок. Но для тяжелых фрезерных работ требуется жесткая осевая затяжка шомполом во избежание расклинивания оправки.
Физическое условие самозаклинивания базируется на взаимном соотношении углов. Самозаклинивание эффект конуса Морзе угол трения описывает строгое неравенство:
Горизонтально-фрезерные станки по моделям
Весь раздел →

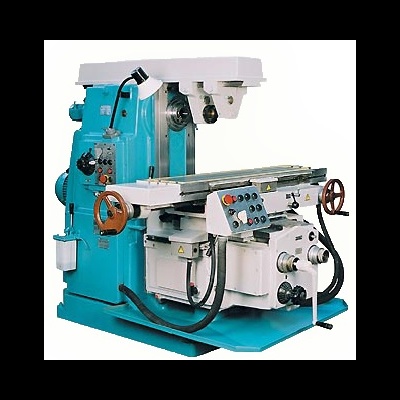

Горизонтально-фрезерный станок 6Т82Г
Настольный горизонтальный консольно-фрезерный станок НГФ – 110 – Ш4
Шпиндельные валы и качественные оправки производят из легированных сталей 20ХГТ, 18ХГТ, 40Х и 38Х2МЮА. Посадочные базы подвергают глубокой цементации или азотированию с закалкой до твердости 58–62 HRC. Твердый поверхностный слой исключает пластическую деформацию микрогребешков и предотвращает образование кольцевых рисок при критических нагрузках.
По конструктивному устройству различают две базовые формы хвостовиков:
- Форма А (хвостовик с лапкой по ГОСТ 25557 / DIN 228-A): плоская лапка входит в поперечный паз шпинделя или втулки. Она служит для выбивания инструмента клином при смене оснастки на сверлильных и токарных станках.
- Форма В (хвостовик с резьбовым отверстием под шомпол по ГОСТ 25557 / DIN 228-B): во внутреннюю резьбу вкручивается стальная затяжная шпилька, проходящая сквозь полый шпиндельный вал фрезерного станка.
Правило цеховой безопасности: хвостовик конус Морзе с лапкой и резьбой должен использоваться строго по назначению. Категорически запрещено фрезеровать оправками с лапкой без резьбового затяга. Спиральные стружечные канавки фрезы создают направленную осевую силу, вытягивающую инструмент из шпинделя. Это приводит к поломке фрезы, браку детали и тяжелому повреждению шпиндельного гнезда.
Подобрать оборудование под вашу задачу
Расчет режимов резания и технологических параметров
Силовой расчет конического сопряжения позволяет определить предельную нагрузку без риска проворачивания инструмента. Мы на производстве рассчитываем удерживающий момент трения с учетом осевой силы затяжки. Радиальная составляющая силы резания стремится перекосить хвостовик в гнезде. А осевая составляющая от спирали фрезы может выдернуть оправку наружу. Поэтому расчет усилия шомпола гарантирует стабильность и безаварийность фрезерования.
Нормальное радиальное усилие \(N\), распределенное по контактной площади при осевой затяжке \(F_a\), вычисляется по аналитической формуле клина:
\[N = rac{F_a}{\sin(lpha/2) + \mu \cdot \cos(lpha/2)}\]Удерживающий момент сил трения \(M_{ ext{тр}}\), противодействующий скручиванию оправки, прямо пропорционален нормальной силе и среднему радиусу посадки \(R_{ ext{ср}} = rac{D + d}{4}\):
\[M_{ ext{тр}} = \mu \cdot N \cdot R_{ ext{ср}} = \mu \cdot rac{F_a}{\sin(lpha/2) + \mu \cdot \cos(lpha/2)} \cdot rac{D + d}{4}\]При обработке концевыми фрезами с углом наклона спирали \(\omega\) возникает осевая выталкивающая сила \(F_{ ext{ax}}\), зависящая от момента резания \(M_{ ext{рез}}\) и диаметра фрезы \(D_{ ext{фр}}\):
\[F_{ ext{ax}} = rac{2 \cdot M_{ ext{рез}}}{D_{ ext{фр}}} \cdot \operatorname{tg}(\omega)\]Практический пример расчета фрезерной операции:Выполняется фрезерование паза в плите из конструкционной стали 40Х (твердость 200 HB).
Параметры операции: 4-зубая твердосплавная фреза \(D_{ ext{фр}} = 25\) мм, угол спирали канавки \(\omega = 30^\circ\). Скорость резания \(V_c = 120\) м/мин, подача на зуб \(f_z = 0.06\) мм/зуб, глубина резания \(a_p = 5.0\) мм, ширина \(a_e = 12.0\) мм. Расчетный крутящий момент резания составляет \(M_{ ext{рез}} = 38 ext{ Н}\cdot ext{м}\).
1. Осевая вытягивающая сила резания:
\(F_{ ext{ax}} = rac{2 \cdot 38}{0.025} \cdot \operatorname{tg}(30^\circ) = 3040 \cdot 0.5774 pprox 1755 ext{ Н}\).
2. Используется оправка КМ4 с резьбой М16 (ГОСТ 25557 Form B). Параметры базы: \(D = 31.267\) мм, \(d = 26.0\) мм, \(R_{ ext{ср}} = 14.32\) мм, \(lpha/2 = 1^\circ 29' 15''\), \(\sin(lpha/2) = 0.02596\), \(\cos(lpha/2) = 0.99966\).
3. Затяжка шомпола моментом \(M_{ ext{зат}} = 85 ext{ Н}\cdot ext{м}\) создает осевое усилие \(F_a = 26.5 ext{ кН} = 26500 ext{ Н}\).
4. Нормальная сила контакта (при коэффициенте трения \(\mu = 0.12\)):
\(N = rac{26500}{0.02596 + 0.12 \cdot 0.99966} = rac{26500}{0.14592} pprox 181600 ext{ Н}\).
5. Удерживающий момент трения в сопряжении:
\(M_{ ext{тр}} = 0.12 \cdot 181600 \cdot 0.01432 pprox 312 ext{ Н}\cdot ext{м}\).
Запас по сцеплению: \(k_{ ext{зап}} = rac{M_{ ext{тр}}}{M_{ ext{рез}}} = rac{312}{38} pprox 8.2\). Полученный запас полностью исключает микросдвиг и проскальзывание инструмента.
Специфика оснастки, охлаждения и траекторий обработки
Грамотная компоновка инструментального узла определяет точность обработки пазов и плоскостей. В шпинделе фрезерного станка конус Морзе адаптируется под разные типы оснастки. Мы на производстве применяем цанговые патроны, сверлильные оправки и переходные втулки. Каждый промежуточный стык неизбежно увеличивает суммарный радиальный вылет. Поэтому жесткость закрепления напрямую зависит от минимального количества переходных элементов в цепочке.
Выпускаемая инструментальная оснастка закрывает базовые технологические задачи фрезерного участка:
- Цанговые патроны ER (ER16, ER20, ER25, ER32, ER40): хвостовик с резьбой М10–М16 зажимает концевые фрезы и сверла диаметром от 1 до 26 мм с радиальным биением менее 0.005 мм.
- Оправки для насадных торцевых фрез (ГОСТ 13785-68 / DIN 6358): оснащены торцевыми шпонками для надежной фиксации корпусных фрезерных головок диаметром 40–100 мм.
- Оправки для дисковых и отрезных фрез: длинные валы с кольцами и зажимной гайкой для горизонтально-фрезерных станков с опорой на серьгу.
- Резьбонарезные патроны с компенсацией: предохраняют метчик от излома при несогласованной подаче шпинделя.
Для монтажа инструмента меньшего калибра служат оправки переходные втулки конус Морзе (ГОСТ 13785-68, ГОСТ 13786-68, DIN 2185). Распространены переходы: КМ5 на КМ4, КМ4 на КМ3, КМ4 на КМ2 и КМ3 на КМ1. Втулки с резьбой позволяют надежно стягивать внутренний инструмент длинным шомполом через шпиндель.
Организация подачи СОЖ и построение траекторий движения фрезы имеют свою специфику:
- Внешняя подача эмульсии: напорные сопла направляют жидкость под давлением 2–4 бар прямо в зону резания для вымывания стружки и охлаждения режущих кромок.
- Внутреннее охлаждение: через полый затяжной шомпол СОЖ подается под давлением до 20–50 бар прямо сквозь осевые каналы в твердосплавной фрезе.
- Траектории врезания: длинный вылет оправки снижает радиальную жесткость узла. Поэтому рекомендуется избегать прямого врезания по оси Z. Применяйте пологую наклонную траекторию под углом 1.5°–3.0° или спиральное врезание.
Типичные производственные дефекты и регламент устранения
Интенсивная эксплуатация шпинделей неизбежно приводит к износу прецизионных посадочных конусов. Попадание стружки, масляного нагара или микрочастиц абразива вызывает задиры на шлифованных поверхностях. Мы на производстве регулярно контролируем геометрию сопряжений с помощью калибров и индикаторных стоек. Своевременное выявление дефектов предотвращает дорогостоящий ремонт шпиндельного узла. А правильный регламент обслуживания продлевает ресурс инструментальных оправок на годы.
| Дефект и внешнее проявление | Физическая причина | Метод цеховой диагностики | Регламент устранения / Инструмент |
|---|---|---|---|
| Проворот оправки с наволакиванием металла | Слабая затяжка шомпола, масло на сопрягаемых базах, перегрузка по моменту резания | Визуальный осмотр, обнаружение круговых рисок и наплывов металла | Зачистка наплывов шабером; притирка шпиндельного гнезда чугунным притиром с пастой ГОИ или алмазной пастой 7/5 мкм |
| Повышенное радиальное биение (> 0.015 мм) | Забоины на фаске, неравномерный износ у зева шпинделя, погнутый хвостовик | Контрольная цилиндрическая оправка 300 мм и микронный индикатор ИРБ/ИЧ | Шлифовка шпиндельного отверстия переносным внутришлифовальным приспособлением по ГОСТ 8-82; замена дефектной оправки |
| Заклинивание оправки в гнезде | Термическое расширение при нагреве шпинделя, коррозия от СОЖ, чрезмерная затяжка | Оснастку невозможно извлечь штатным отжимом шомпола | Локальный прогрев шпинделя строительным феном до 60–70 °C с последующим мягким ударом через медную проставку |
| Ослабление затяжки шомпола при работе | Вибрации при резании, износ упорной резьбы, отсутствие упругих шайб | Падение крутящего момента на гайке при контроле динамометрическим ключом | Замена изношенного шомпола; установка пакета тарельчатых пружин DIN 2093 или контргайки |
| Смятие или излом хвостовой лапки | Попытка силового фрезерования оснасткой с лапкой, разбитый паз в шпинделе | Скручивание лапки, трещины и пластическая деформация металла | Отбраковка инструмента; переход на оправки с резьбой под шомпол (ГОСТ 25557 Form B) |
Контроль геометрии посадочного отверстия проводят калибр-пробкой на краску согласно ГОСТ 20305-94 (Калибры для конусов инструментов). На очищенную калибр-пробку наносят тончайший слой берлинской лазури толщиной 2–3 мкм. Калибр вводят в отверстие шпинделя с осевым усилием и плавно поворачивают на 45°–60°.
Для станков классов точности Н и П (ГОСТ 8-82) площадь контакта должна составлять не менее 80% общей площади сопряжения. Пятно контакта обязано плотно прилегать по всей окружности широкой части конуса у переднего торца шпинделя. Прилегание исключительно в узкой хвостовой части бракуется, поскольку влечет консольную вибрацию фрезы под радиальной нагрузкой.
Ежедневный регламент ухода за шпиндельным узлом включает следующие обязательные процедуры:
- Протирка посадочного отверстия шпинделя войлочными конусными очистителями перед каждой сменой инструмента.
- Очистка хвостовиков оправок от стружки и налипшей масляной эмульсии чистыми безворсовыми салфетками.
- Проверка чистоты упорных торцов и резьбового отверстия под затяжную тягу.
- Хранение сменной оснастки в вертикальных ложементах инструментальной тумбы с нанесением консервационной смазки.
