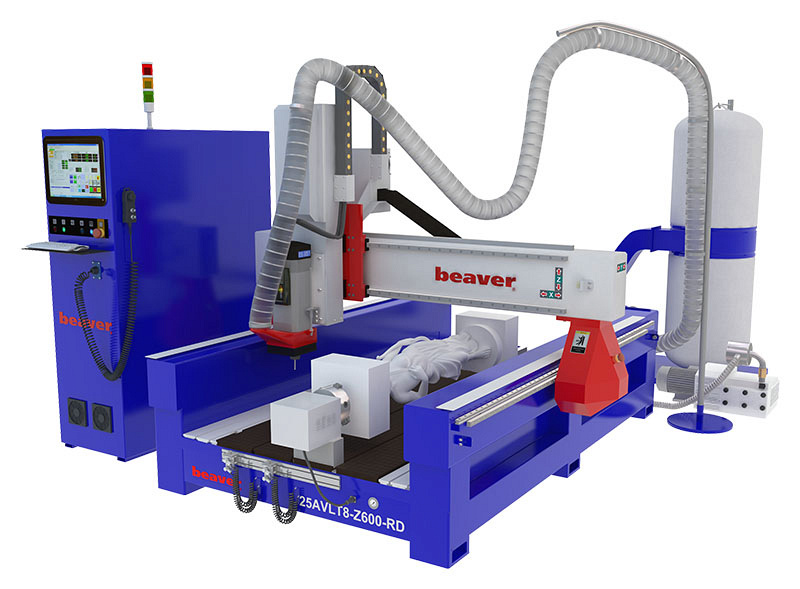

Периодический метрологический контроль и прецизионная юстировка геометрической точности фрезерных станков с ЧПУ выступают обязательным условием стабильного соблюдения микронных допусков изготавливаемых деталей. В процессе эксплуатации износ направляющих вместе с динамическими нагрузками вызывают перекосы координатных осей. В нашей практике лазерная интерферометрия восстанавливает паспортную точность станка за одну рабочую смену.
Базовые параметры геометрии: прямолинейность и перпендикулярность
Комплекс норм геометрической точности металлорежущего станка регламентируется международным стандартом ISO 10791. Ключевыми параметрами выступают прямолинейность перемещения суппортов, плоскостность рабочего стола и взаимная перпендикулярность осей X, Y и Z. В высокоточных фрезерных центрах отклонение от перпендикулярности не должно превышать пяти микрон на длине полметра. А контроль биения шпинделя исключает появление волнистости.
Основные виды пространственных геометрических погрешностей многоосевого станка:
- Линейные погрешности позиционирования и люфты винтовых пар ШВП по каждой координате.
- Угловые отклонения движения каретки: рыскание (Yaw), тангаж (Pitch) и крен (Roll).
- Неперпендикулярность плоскостей интерполяции XY, XZ и YZ друг относительно друга.
Систематические погрешности подлежат обязательной программной компенсации в стойке ЧПУ.
Выставление станины по электронным уровням с точностью микрон на метр
Монтаж и периодическая юстировка металлорежущего оборудования начинаются с горизонтирования несущей станины с помощью прецизионных дифференциальных электронных уровней Wyler с разрешением 0.001 мм/м. Регулировочные клиновые башмаки равномерно нагружаются по всему периметру фундамента. В нашем цехе выравнивание станины исключает возникновение внутренних винтовых скручиваний чугунной базы.
Двухосевые электронные датчики передают данные на планшет по Bluetooth в режиме реального времени.
Допустимый перекос станины прецизионного фрезерного обрабатывающего центра не превышает двух микрон на один метр длины.
Подобрать оборудование под вашу задачу
Контроль перпендикулярности гранитным уголком и микронным индикатором
Проверка взаимной перпендикулярности направляющих выполняется с применением эталонного гранитного уголка класса точности 000 и электронного индуктивного индикатора с дискретностью 0.1 микрона. Угольник базируется на прецизионно выверенном столе станка вдоль оси X, а индикатор перемещается шпинделем по оси Y или Z. При этом механическая юстировка положения колонны клиньями устраняет остаточный угловой перекос.
Расчет результирующего углового отклонения перпендикулярности осей станка:
\[\Delta \theta = \frac{\delta_{ind}}{L_{meas}} \cdot 206265\text{ угловых секунд}\]
где отклонение стрелки индикатора \(\delta_{ind} \le 0.003\) мм на базовой длине гранитного эталона \(L_{meas} = 500\) мм.
| Проверяемый параметр геометрии | Используемый измерительный прибор | Допуск для станков класса П | Допуск для станков класса В |
|---|---|---|---|
| Плоскостность рабочего стола | Электронный уровень / Линейка ШД | 0.010 мм на 1000 мм | 0.005 мм на 1000 мм |
| Перпендикулярность осей XY / XZ | Гранитный уголок класса 000 | 0.008 мм на 500 мм | 0.004 мм на 500 мм |
| Радиальное биение конуса шпинделя | Контрольная цилиндрическая оправка | 0.005 мм у торца | 0.002 мм у торца |
Лазерная интерферометрия для компенсации шага винтов ШВП
Измерение линейной точности позиционирования и повторяемости перемещений суппортов осуществляется лазерными интерферометрическими системами Renishaw XL-80. Лазерный луч с длиной волны стабилизированного гелий-неонового источника регистрирует малейшие отклонения с точностью до десятых долей микрона. А автоматически сгенерированная таблица коррекции шага ШВП загружается в память ЧПУ для программной компенсации погрешностей.
Метеостанция лазерного интерферометра непрерывно отслеживает температуру и влажность воздуха в производственном цехе.
| Диагностический тест | Измеряемый параметр | Назначение калибровки |
|---|---|---|
| Лазерная интерферометрия | Линейная ошибка позиционирования | Пошаговая компенсация погрешности шага ШВП (Pitch Error) |
| Ballbar тест QC20-W | Круговая интерполяция и люфты | Динамическая настройка сервоприводов и устранение ступеньки |
| Оптический автоколлиматор | Угловые отклонения прямолинейности | Компенсация скручивания и провисания каретки |
Технические критерии метрологического протоколирования по ISO 10791
Завершающим этапом комплексных пусконаладочных или регламентных работ является оформление официального метрологического паспорта геометрической точности станка. Все зафиксированные отклонения сопоставляются с предельными допусками завода-изготовителя и международным нормативом ISO 10791-2. А регулярная ежегодная лазерная калибровка гарантирует безаварийную работу станка и безупречное качество сложных деталей.
Практический регламент плановой геометрической калибровки фрезерного станка ЧПУ:
- Прогрев шпинделя и приводов станка на холостом ходу в течение одного часа до термостабилизации.
- Проверка горизонта станины электронными уровнями и подтяжка анкерных болтов основания.
- Замер перпендикулярности и прямолинейности осей с фиксацией индикаторных отклонений.
- Лазерная интерферометрическая калибровка осей с записью таблицы шаговой компенсации в ЧПУ.
Соблюдение данного регламента продлевает ресурс станков с ЧПУ на долгие годы.
