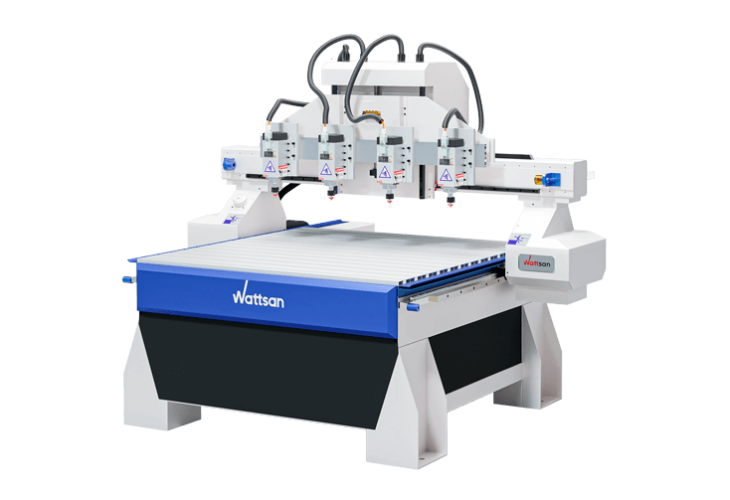

Скоростная механическая обработка полимерных материалов на станках с ЧПУ принципиально отличается от резания металлов или древесины. Низкая температура термической деструкции термопластов и минимальная теплопроводность создают риск мгновенного оплавления кромки, затягивания стружки и поломки инструмента. В нашей производственной практике мы регулярно изготавливаем прецизионные детали из инженерных и рекламных пластиков. В настоящем руководстве подробно разобраны физика резания полимеров, расчет толщины стружки, выбор однозаходных фрез, способы охлаждения и технологии финишной обработки кромок.
Теплофизика полимеров и механика стружкообразования
Низкая температура плавления и деструкции термопластов (110–180 °C) в сочетании с коэффициентом теплопроводности λ = 0.15–0.40 Вт/(м·К), который в 100–300 раз ниже теплопроводности конструкционных металлов, приводит к концентрации тепловой энергии непосредственно в зоне контакта режущего лезвия. Без принудительного выноса тепла с телом срезаемого материала полимер мгновенно размягчается, налипает на твердосплавный инструмент и заклинивает шпиндель. Мы настраиваем кинематику станка так, чтобы до 90% выделяемого тепла эвакуировалось вместе с толстой стружкой.
Коэффициент линейного теплового расширения полимеров составляет (60–150)·10⁻⁶ К⁻¹, что в 5–10 раз превышает показатели конструкционных сталей и сплавов алюминия. При нагреве в пазу материал расширяется в замкнутом объеме, вызывая сужение стенок пропила и сдавливание цилиндрического тела фрезы. Это порождает паразитное боковое трение, лавинообразный рост температуры и пластическое приваривание стружки к полированным канавкам.
По характеру деформации и стружкообразования полимеры разделяют на термопласты и реактопласты:
- Термопласты (ПММА, поликарбонат, ПА-6, POM-C, PTFE, ПВХ, ПНД): при нагреве переходят в высокоэластическое и вязкотекучее состояние, формируя непрерывную сливную ленту с выраженной склонностью к пластическому оплавлению.
- Реактопласты и композиты (текстолит, стеклотекстолит СТЭФ, углепластик): обладают трехмерной сетчатой структурой, не плавятся при нагреве, а разрушаются путем хрупкого скалывания с образованием высокоабразивной токсичной пыли.
Теплофизические параметры и обрабатываемость полимеров
| Материал и марка | Температура плавления/деструкции, °C | Теплопроводность λ, Вт/(м·К) | КЛТР, 10⁻⁶ К⁻¹ | Характер стружки | Склонность к налипанию |
|---|---|---|---|---|---|
| Акрил (ПММА, Plexiglas GS) | 140–160 (размягчение) | 0.19 | 70–80 | Хрупкая сегментная | Высокая при нагреве |
| Монолитный поликарбонат (Lexan) | 145–155 (стеклование) | 0.20 | 65–70 | Сливная вязкая | Экстремально высокая |
| Капролон (Полиамид ПА-6) | 215–225 (плавление) | 0.28 | 80–100 | Длинная сливная лента | Средняя (склонен к ворсу) |
| Полиацеталь (POM-C, Delrin) | 165–175 (плавление) | 0.31 | 100–110 | Сыпучая короткая | Низкая (эталонная чистота) |
| Фторопласт-4 (PTFE) | 327 (плавление) | 0.25 | 120–150 | Пластичная мягкая лента | Низкая (склонен к замятию) |
| Стеклотекстолит (СТЭФ, FR-4) | 300+ (деструкция смолы) | 0.35 | 15–30 | Мелкодисперсная пыль | Отсутствует (абразивный износ) |
Специфика обработки конструкционных и рекламных полимеров
Каждая группа полимерных материалов обладает специфическим комплексом механических свойств, определяющих допустимые режимы резания, угол заточки инструмента и стратегию врезания. Хрупкий акрил требует безударного касания острой кромкой, вязкий поликарбонат провоцирует эффект затягивания инструмента вглубь заготовки, а слоистые композиты мгновенно затупляют режущие грани твердосплавных фрез.
Акрил (органическое стекло, полиметилметакрилат ПММА) выпускается в двух модификациях с принципиально разным поведением при фрезеровании:
- Литой акрил (GS): обладает высокой молекулярной массой, повышенной термостойкостью и минимальными внутренними напряжениями. Дает чистый хрупкий скол стружки и глянцевый торец без микротрещин.
- Экструзионный акрил (XT): имеет короткие полимерные цепочки и сниженную температуру размягчения. При малейшем падении минутной подачи мгновенно налипает на фрезу, образуя оплавленный неровный торец.
Монолитный поликарбонат (торговые марки Lexan, Makrolon) сочетает колоссальную ударную вязкость с высоким модулем упругости. В процессе фрезерования поликарбонат стремится упруго отжаться от режущей кромки, а затем резко зажать инструмент с тыльной стороны. Для предотвращения вибраций мы фиксируем тонкие листы поликарбоната на вакуумных столах с минимальным вылетом фрезы из цангового патрона.
Капролон (полиамид блочный ПА-6) отличается высокой гигроскопичностью, поглощая до 3–7% атмосферной влаги с изменением линейных размеров детали. Для снятия остаточных литьевых напряжений перед чистовой координатной расточкой заготовки капролона подвергают термообработке (отжигу в минеральном масле при температуре 140–150 °C). А чистовую обработку ведут исключительно сверхострыми фрезами, иначе на кромках образуется эластичный волокнистый грат.
Полиацеталь (полиоксиметилен POM-C, Delrin) является наиболее технологичным инженерным пластиком для точной механической обработки на станках с ЧПУ. Материал обладает высокой жесткостью, низким коэффициентом трения и формирует аккуратную сыпучую стружку без наволакивания. И в нашей практике мы успешно фрезеруем из полиацеталя шестерни и прецизионные корпуса приборов с квалитетом точности IT8–IT9.
Фторопласт-4 (PTFE) проявляет выраженную хладотекучесть под действием постоянной механической нагрузки. При зажиме в механических тисках деталь легко деформируется и теряет плоскостность. Но фрезерование фторопласта выполняют с минимальным усилием прижима на высоких скоростях резания, используя инструмент с бритвенной заточкой передней грани.
Подобрать оборудование под вашу задачу
Геометрия и выбор фрез для фрезерования пластиков
Для скоростного фрезерования подавляющего большинства термопластов стандартом являются монолитные твердосплавные однозаходные спиральные фрезы (Single Flute End Mills). Конструкция с одной режущей гранью обеспечивает максимальный объем стружечной канавки, предотвращая утрамбовку срезанного полимера. Зеркальная полировка стружечного кармана по классу Mirror Polish (Ra < 0.05 мкм) снижает адгезионное трение стружки о твердый сплав.
Геометрия режущего клина специализированного инструмента по пластикам рассчитывается по следующим критериям:
- Передний угол гамма (γ): 18–25°. Большой положительный угол обеспечивает чистое срезание полимерного слоя без пластического смятия и упругого отжатия заготовки.
- Задний угол альфа (α): 14–18°. Увеличенный задний просвет предотвращает контакт спинки зуба с упруго восстанавливающейся поверхностью обработанного пластика.
- Угол наклона винтовой канавки омега (ω): 40–45°. Крутой угол подъема стружки обеспечивает динамичный осевой выброс фрагментов полимера из глубоких пазов.
- Радиус скругления режущей кромки (r): менее 2 мкм. Затупленный инструмент с радиусом кромки r > 5 мкм сминает термопласт и вызывает оплавление.
Направление спирали определяет вектор осевой составляющей силы резания и выбирается в строгом соответствии с толщиной и жесткостью заготовки:
- Фрезы с подъемом стружки вверх (Up-cut): спираль направляет стружку к шпинделю, освобождая паз. Применяются для сквозного раскроя плит толщиной от 4 мм и выборки глубоких полостей.
- Фрезы с прижимом стружки вниз (Down-cut): левая спираль при правом вращении создает прижимающее усилие к столу. Исключают вибрацию и подрыв тонких листовых материалов толщиной 1–3 мм.
- Прямые двухзаходные фрезы (Straight Flute): нулевой осевой угол исключает сколы на верхней и нижней гранях при чистовом торцевании хрупкого акрила.
- Алмазные фрезы сетчатой геометрии (Burr / «Кукуруза»): предназначены исключительно для раскроя абразивного стеклотекстолита и углепластика.
Сравнительная таблица инструментальной оснастки для полимеров
| Тип фрезы | Число зубьев z | Направление спирали | Обрабатываемые материалы | Преимущества геометрии |
|---|---|---|---|---|
| Однозаходная Up-cut | 1 | Правая (выброс вверх) | Акрил, капролон, POM-C, ПНД | Огромный карман, чистый выброс стружки |
| Однозаходная Down-cut | 1 | Левая (прижим вниз) | Тонкий поликарбонат, ПВХ 1–3 мм | Надежный прижим листа к вакуумному столу |
| Двухзаходная прямая | 2 | Прямой зуб (ω = 0°) | Литой акрил, слоистый полистирол | Идеальные грани без сколов кромок |
| Рашпильная «кукуруза» | Многозубая | Сетчатая алмазная насечка | Стеклотекстолит, текстолит, карбон | Дробление волокон без расслоения слоев |
Расчет режимов резания и формула подачи на зуб
Фундаментальный принцип скоростного фрезерования термопластов заключается в поддержании высокой минутной подачи стола при умеренных оборотах шпинделя. Толщина срезаемой стружки fz должна составлять 0.10–0.35 мм/зуб, что гарантирует физический вынос тепла из зоны контакта. Попытка работать с малой подачей (менее 0.05 мм/зуб) превращает резание в чистое трение, приводя к моментальному спеканию полимера вокруг фрезы.
Расчет параметров кинематики станка с ЧПУ выполняется по классическим формулам теории резания.
Частоту вращения рабочего органа n (об/мин) определяют по зависимости через линейную скорость Vc (м/мин) и диаметр инструмента D (мм):
n = (1000 · Vc) / (π · D)
Минутная скорость перемещения стола Vf (мм/мин) находится умножением числа зубьев z и расчетной нагрузки на кромку fz (мм/зуб):
Vf = n · z · fz
Для однозаходной фрезы диаметром 4 мм по литому акрилу задаем Vc = 200 м/мин и подачу fz = 0.22 мм/зуб. Требуемые обороты составят около 15 900 об/мин, а расчетная минутная подача достигнет 3 500 мм/мин.
Осевую глубину резания за один проход ap назначают в пределах (0.75–1.5)·D для жестких термопластов и (0.3–0.5)·D при прорезке узких пазов в вязком поликарбонате.
Рекомендуемые режимы фрезерования однозаходными полированными фрезами
| Материал заготовки | Диаметр фрезы D, мм | Обороты n, об/мин | Подача fz, мм/зуб | Подача Vf, мм/мин | Глубина ap, мм | Схема резания |
|---|---|---|---|---|---|---|
| Литой акрил (ПММА) | 3.175 | 18 000 | 0.12–0.16 | 2160–2880 | 2.0–3.0 | Попутная (Climb) |
| Литой акрил (ПММА) | 6.0 | 15 000 | 0.20–0.28 | 3000–4200 | 4.5–6.0 | Попутная (Climb) |
| Монолитный поликарбонат | 4.0 | 14 000 | 0.15–0.22 | 2100–3080 | 2.0–3.0 | Попутная (Climb) |
| Капролон (ПА-6) | 6.0 | 14 000 | 0.22–0.30 | 3080–4200 | 6.0–8.0 | Попутная (Climb) |
| Полиацеталь (POM-C) | 6.0 | 16 000 | 0.20–0.26 | 3200–4160 | 6.0–9.0 | Попутная (Climb) |
| Фторопласт (PTFE) | 4.0 | 12 000 | 0.14–0.18 | 1680–2160 | 2.0–3.5 | Попутная (Climb) |
Охлаждение, фиксация заготовок и финишная полировка
Эффективное регулирование температуры при механической обработке полимеров реализуется бесконтактными пневматическими системами. Использование традиционных масляных смазочно-охлаждающих жидкостей при раскрое прозрачных пластиков недопустимо: минеральные компоненты вызывают поверхностное помутнение, а внутренние остаточные напряжения провоцируют образование сети микротрещин.
Для стабилизации теплового режима применяют следующие технологические решения:
- Вихревая трубка Ранка-Хилша (Vortex Tube): разделяет сжатый пневмопоток на горячую и холодную фракции, подавая в зону резания струю сухого воздуха с температурой от -5 до -15 °C под давлением 5–6 бар. Исключает налипание стружки без загрязнения заготовки.
- Микродозированный спиртовой туман (MQL): распыление мелкодисперсного аэрозоля изопропилового спирта с расходом 15–30 мл/ч обеспечивает мгновенное испарительное охлаждение и оставляет зеркальный торец на акриле.
- Вакуумные координатные столы: равномерно прижимают тонкий листовой пластик по всей плоскости с удельным усилием до 800–900 г/см², исключая вибрационный дребезг.
- Тонкая полиэфирная лента: при фрезеровании мелких деталей применяется двухсторонний скотч на безусадочной лавсановой основе толщиной 0.05–0.08 мм.
При обработке монолитного поликарбоната категорически запрещено применять охлаждающие эмульсии на основе эфиров, спиртов и ароматических углеводородов. Химический контакт с растворителями под нагрузкой вызывает мгновенное растрескивание поликарбоната вдоль линии реза.
Для достижения оптической прозрачности торцевых поверхностей акриловых деталей после ЧПУ фрезеровки используют три промышленных метода:
- Алмазное полирование на станке: обработка чистовым монокристаллическим алмазным резцом (PCD) на скорости Vc = 400–600 м/мин с подачей fz = 0.03–0.05 мм/зуб обеспечивает глянец без следов инструмента.
- Газопламенная полировка водородной горелкой: направленный водородно-кислородный факел с температурой 2200–2600 °C кратковременно оплавляет поверхностный слой микронеровностей без прогрева массива детали.
- Химическое заглаживание в парах дихлорэтана: выдержка изделий в герметичной камере с парами растворителя устраняет матовость за счет поверхностного растворения и коалесценции полимера.
Типичные дефекты при фрезеровке пластиков и их устранение
Возникновение брака при обработке полимеров на фрезерных станках с ЧПУ связано с нарушением баланса между скоростью резания и минутной подачей, вибрациями заготовки или неправильным подбором геометрии спирали. Анализ характера дефекта позволяет оперативно устранить первопричину без длительной переналадки оборудования.
Фрезерные станки с ЧПУ по размерам рабочей зоны
Весь раздел →
3D Фрезерный станок c ЧПУ Wattsan A1 1616
3D Фрезерный станок c ЧПУ Wattsan A1 1616 NcStudio
3D Фрезерный станок c ЧПУ Wattsan A1 1616 RichAuto
- Оплавление кромок и налипание полимера на фрезу. Причина заключается в заниженной подаче на зуб (fz < 0.08 мм/зуб), затуплении инструмента или превышении частоты вращения шпинделя. Необходимо увеличить скорость подачи Vf, снизить обороты шпинделя и подключить вихревой пневмообдув.
- Сколы и растрескивание акрила на выходе инструмента. Дефект возникает из-за встречной схемы резания или вибраций листовой заготовки. Следует переключить траекторию на попутное фрезерование (Climb Milling) и усилить вакуумный прижим заготовки.
- Образование ворсистого заусенца на капролоне и полиэтилене. Проблема вызвана радиусным износом кромки (r > 3 мкм) и недостаточным передним углом. Требуется установить новую однозаходную фрезу с зеркальной полировкой передней грани.
- Коробление и подрыв тонкого листа пластика в процессе раскроя. Вызывается вертикальной составляющей силы резания фрезы типа Up-cut. Устраняется заменой инструмента на однозаходную фрезу с нисходящей спиралью Down-cut.
Производственный регламент и технологический чек-лист
Стабильное качество серийной обработки полимерных материалов требует неукоснительного выполнения регламентных процедур перед каждым циклом фрезерования. Контроль геометрии инструмента, параметров вакуумной фиксации и температурного режима предотвращает аварийные поломки шпинделя и порчу дорогостоящих заготовок.
- Проверка состояния режущей кромки. Осмотреть под микроскопом или лупой острие однозаходной фрезы: налипший полимер, микросколы и износ передней грани недопустимы.
- Контроль радиального биения патрона. Измерить индикатором часового типа радиальное биение оправки и фрезы. Допустимая величина биения на вылете 15 мм не должна превышать 0.005 мм.
- Проверка герметичности вакуумного стола. Убедиться по стрелке вакуумметра, что остаточное давление в системе составляет не менее -0.85 бар перед пуском управляющей программы.
- Инспекция стружкообразования на тестовом проходе. Проконтролировать толщину и температуру стружки: стружка должна отлетать отдельными крупными фрагментами без слипания и нагрева.
