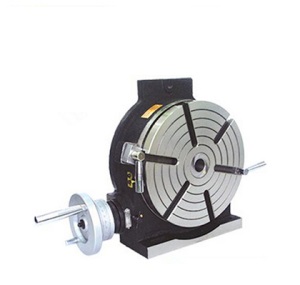

Стол поворотный Ø 200 мм

Описание

Поворотный стол ( ? 200 мм, конус МТ-3) предназначен для установки и закрепления деталей при обработке их на металлорежущих станках.

Поворотный стол фирмы является необходимым приспособлением при выполнении операций кругового фрезерования, при выполнении и обработке различных элементов деталей расположенных через угловые расстояния. Стол состоит из корпуса, планшайбы, червячного колеса и червяка.

Вращение осуществляется при помощи червячной пары вручную ручкой маховика. Конструкция корпуса стола позволяет его использование, как в горизонтальном, так и в вертикальном положении, в том числе с применением задней бабки ТS-1,2 для надежного закрепления, при фрезеровании деталей типа «вал».

Поворотные горизонтально/вертикальные столы HV применяется в мелко- и среднесерийном производстве, на горизонтальных и вертикальных фрезерных станках для установки одной или более заготовок.

Габаритные размеры ДхШхВ мм : 220х265х105 мм, масса 27 кг
