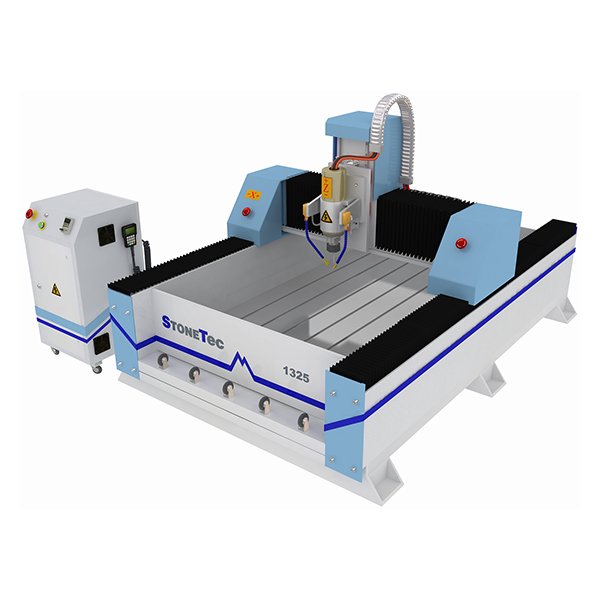

Фрезерно-гравировальный станок с ЧПУ StoneTec 1325

Описание

НАЗНАЧЕНИЕ: Станок предназначен для выполнения 2D и 3D фрезерных работ, гравирования и художественной резьбе по камню.

Применяется в различных отраслях промышленности, бизнесе, ритуальных услугах.   ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ: Мрамор, гранит, ракушечник, солевые камни, искусственный камень, мягкие металлы.   СХЕМЫ ОБРАБОТКИ:   КОМПЛЕКТАЦИЯ: № Наименование Кол-во, шт.

Примечание 1 Электрошпиндель HQD, Китай (водяное охлаждение) 1 5,5 кВт 24 000 об/мин 2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1   3 Шкаф с электрокомпонентами станка 1   4 Ручной пульт управления станком Rich Auto 1 A11 version 5 Датчик измерения и калибровки инструмента 1 Ручное позиционирование 6 Алюминиевый стол c накладками из ПВХ для предотвращения повреждения материалов и «T-пазами» для механической фиксации деталей 1   7 Драйверы шаговых двигателей 4 LeadShine 8 Шаговые электродвигатели осевого перемещения 4 CW-Motors 9 Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) 3 PMI 10 Передача при помощи косозубых реек по осям Y, X (комплект) 2   11 Шарико-винтовая передача по оси Z 1   12 Ролики в передней части станины для подачи материала в зону обработки 1   13 Набор цанг, фиксация гайкой (комплект) 1 ER25 14 Набор гаечных ключей для обслуживания станка 1   15 Струбцина для механического крепления деталей (комплект) 1   16 Ящик с ЗИП 1   17 СОЖ (Система Охлаждения Жидкостью) 1   18 Программное обеспечение 1 на русском языке 19 Руководство пользователя 1 на русском языке   ОБЛАСТЬ ПРИМЕНЕНИЯ: Гравировка: Гравировка поверхностей из самых различных материалов Отделка интерьеров: Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров: Фигурные наличники на окна и двери с резьбой. Декоративные элементы для украшения домов. Эксклюзивные изделия: Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Ритуальные услуги: Надгробные плиты, памятники, гравировка надписей.   ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:                                       КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ: УСИЛЕНАЯ ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок. Р АБОЧИЙ СТОЛ С «Т» - ПАЗАМИ Рабочий стол станка изготовлен из алюминия.

Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений.

ЭЛЕКТРОШПИНДЕЛЬ 5,5 кВт - 24 000 ОБ/МИН «HQD» (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обра
