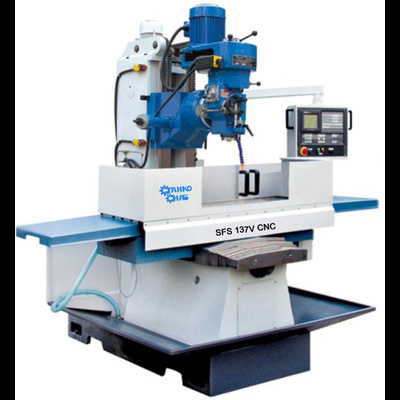

Трохоидальное фрезерование на станках с ЧПУ представляет собой метод высокопроизводительной механической обработки металлов, при котором режущий инструмент перемещается по непрерывным круговым траекториям с постоянным поступательным сдвигом шага. В нашей цеховой практике мы применяем эту стратегию для скоростного фрезерования глубоких пазов, замкнутых карманов и труднообрабатываемых сплавов. В представленном руководстве подробно разобраны кинематика трохоиды, термодинамика малого угла охвата, математические формулы компенсации истончения стружки, алгоритмы современных CAM-пакетов и практические таблицы технологических режимов.
Кинематика и физика трохоидального фрезерования на станках с ЧПУ
Трохоидальное фрезерование базируется на совмещении двух одновременных движений инструмента: непрерывного вращения центра концевой фрезы по окружности заданного радиуса и поступательного прямолинейного перемещения этого центра вдоль контура обработки на шаг подачи. Такая траектория описывает плоскую трохоиду или эпициклоиду. Она полностью исключает ударные врезания в сплошной массив заготовки, стабилизирует радиальную составляющую силы резания и предотвращает поломку инструмента при обработке труднообрабатываемых материалов.
При традиционной схеме пазования фреза врезается в металл по прямолинейному вектору с полным перекрытием диаметра. Режущая пластина в этот момент испытывает резкие динамические удары на входе. Стружечные канавки быстро забиваются отходами резания. Подобная перегрузка вызывает катастрофический рост крутящего момента на валу шпинделя и провоцирует поломку твердосплавных зубьев.
Фрезерные станки с ЧПУ
Весь раздел →
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 G3
Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4
Фрезерный станок с ЧПУ MILLMASTER VMM-845 G3
Благодаря трохоидальной траектории кардинально трансформируется механика стружкообразования. Центр инструмента смещается вперед на малую величину шага только в момент свободного выхода зуба из зоны контакта. Само резание происходит по плавной дуговой траектории. Толщина снимаемого слоя монотонно нарастает от нуля до расчетного максимума и плавно спадает, что обеспечивает безударный вход и мягкий выход лезвия из металла.
В инженерных расчетах мы используем параметрические уравнения для описания траектории центра фрезы X(t) и Y(t) при выборке прямого паза шириной W:
X(t) = s · t + R_tr · cos(ω · t)
Y(t) = R_tr · sin(ω · t)
В приведенных формулах параметр s обозначает величину поступательного шага за один оборот траектории, радиус трохоидальной петли R_tr вычисляется по формуле R_tr = (W - D) / 2, а угловая скорость кругового движения задается переменной ω. Постоянство радиуса кривизны гарантирует плавную динамическую нагрузку на сервоприводы подач станка.
Преимущества динамических траекторий перед классическим пазованием
Ключевое преимущество трохоидального фрезерования заключается в радикальном перераспределении параметров съема металла: радиальное перекрытие составляет всего 5–15% диаметра фрезы при максимальной осевой глубине резания до двух-трех диаметров. В классическом пазовании перекрытие достигает ста процентов диаметра при глубине не более половины диаметра. Это перераспределение распределяет нагрузку по всей длине режущей кромки и сокращает машинное время обработки пазов в 2–4 раза.
