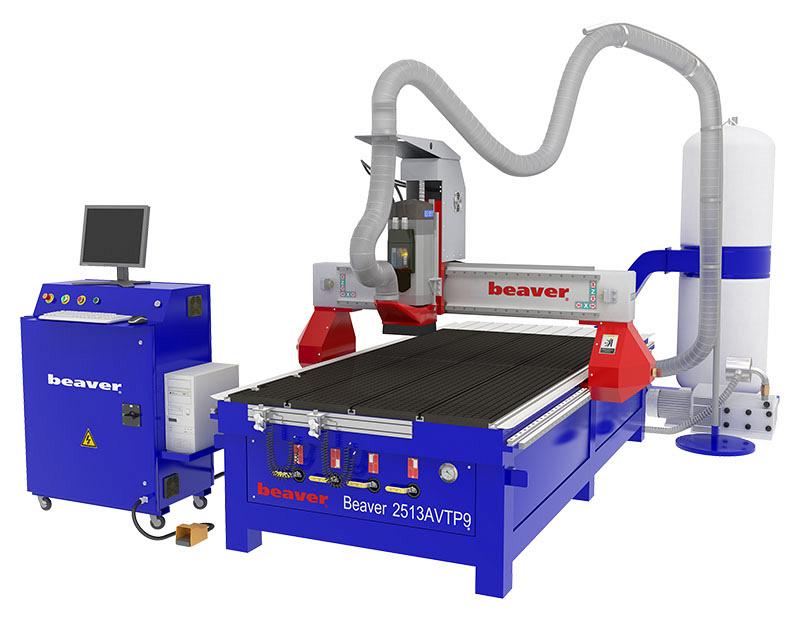

Фрезерование тонкостенных элементов, ребер жесткости и мембран в авиационной и приборостроительной промышленности сопряжено с риском упругого отжима и регенеративного дребезга. Недостаточная жесткость тонкой перегородки приводит к конусности, волнистости поверхности и короблению детали после снятия со станка. Для устранения брака применяются динамические стратегии обработки и демпфирующая оснастка.

Механика возникновения остаточных напряжений и упругих отжимов

В процессе резания тонкое ребро детали подвергается воздействию радиальной составляющей силы фрезерования, вызывающей упругий прогиб полотна. При выходе зуба фрезы из контакта полотно упруго возвращается назад, возбуждая автоколебания высокой амплитуды. Наш цеховой опыт показывает, что отжим тонкого ребра толщиной 1.2 мм при традиционном фрезеровании алюминия может достигать 0.15 мм на высоте 40 мм.

Кроме упругих деформаций, критическую роль играют остаточные напряжения в прокатанном или кованом материале заготовки. При снятии поверхностного слоя металла баланс напряжений нарушается, и деталь скручивает в пространстве.

Фрезерные станки с ЧПУ

Весь раздел →
  • Радиальный отжим ребра под действием тангенциальной силы резания.
  • Релаксация внутренних напряжений проката после снятия поверхностной корки.
  • Тепловое расширение тонкого ребра из-за ухудшенного теплоотвода в массив заготовки.

Величина упругого прогиба консольно закрепленной перегородки рассчитывается по законам сопротивления материалов:

\[\delta = \frac{F_r \cdot h^3}{3 \cdot E \cdot J}\]

где параметр \(F_r\) выражает радиальную силу резания, величина \(h\) указывает высоту тонкостенного ребра, параметр \(E\) обозначает модуль упругости Юнга материала, а \(J\) определяет момент инерции поперечного сечения.

Фрезерные станки с ЧПУ

Весь раздел →

Специализированная технологическая оснастка и методы демпфирования

Традиционный механический зажим тисками недопустим при фиксации тонкостенных корпусов из-за возникновения неконтролируемых местных деформаций. Для равномерного распределения прижимного усилия используются вакуумные плиты со специальными уплотнительными шнурами и магнитные столы. При обработке глубоких коробчатых полостей полость временно заполняют легкоплавкими сплавами, термопластичными полимерами или демпфирующим воском.

Демпфирующие полимеры на основе поликапролактона плавятся при температуре 60 °C в горячей воде и заливаются внутрь кармана. Застывая за 10 минут, полимер превращает тонкую грань в монолитный массив. После фрезерования деталь нагревается, и полимер удаляется без остатка.

Метод демпфирования полотнаТолщина ребра / ВысотаПреимущества методаОграничения в производстве
Вакуумная адаптивная плитаСтенки доньев от 0.8 ммБыстрое базирование, нет следов зажимаТребуется плоская базовая плоскость
Заливка водорастворимым воскомРебра от 0.5 мм / H до 80 ммПолное гашение резонансных вибрацийЗатраты времени на заливку и промывку
Магнитные резиновые накладкиСтальные перегородки от 1.5 ммМгновенная установка на внешнюю сторонуПрименимо только для ферромагнетиков
Ступенчатая механическая поддержкаЛюбые материалы / полотна от 1.0 ммНадежный жесткий упор регулируемыми винтамиРиск пережатия детали оператором вручную

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Стратегии траекторий инструмента: послойное фрезерование и ватерлинии

Траектория движения инструмента должна компенсировать неравномерность жесткости детали по высоте. Ошибочно выбирать карман целиком с одной стороны, а затем обрабатывать грань с противоположной. В нашей практике единственно надежным методом является синхронное послойное фрезерование с обеих сторон ребра равными шагами по глубине (Waterline Milling) с постоянным сохранением жесткой опоры снизу.

Фрезерные станки с ЧПУ

Весь раздел →

При послойной обработке фреза снимает припуск на глубину 1–2 мм с внешней стороны, после чего немедленно переходит на внутреннюю сторону и снимает слой на том же уровне. Благодаря этому нижняя необработанная часть заготовки служит массивной опорой для верхнего тонкого ребра.

При фрезеровании тонких ребер из титанового сплава Ti-6Al-4V попутное фрезерование снижает отжим перегородки в 2.5 раза по сравнению со встречным движением за счет правильного вектора сил, прижимающего металл к заготовке в момент врезания.

Оптимизация режимов резания и геометрии концевых фрез

Геометрия концевой фрезы оказывает решающее влияние на величину радиального отжима тонкого ребра. Фрезы с большим углом наклона спирали (45–55 градусов) перенаправляют силу резания в осевом направлении вдоль жесткого шпинделя, резко снижая поперечное давление на металл. А неравномерный шаг зубьев и переменный угол спирали разрушают автоколебания, предотвращая возникновение резонансного дребезга.

Фрезерные станки с ЧПУ

Весь раздел →

Для чистового прохода применяются фрезы с полированными канавками и минимальным радиусом скругления режущей кромки (острая микрофаска до 5 мкм). Это уменьшает силу трения и пластического деформирования металла.

Параметр обработкиЧерновой проход (карман)Получистовой проход ребраЧистовой финишный проход
Ширина контакта \(a_e\)40 – 70% диаметра фрезы0.2 – 0.5 мм0.05 – 0.1 мм (пружинный проход)
Глубина резания \(a_p\)Послойно 1.0 – 2.5 ммНа всю высоту ребра (L/D до 4)На всю высоту за один проход
Угол подъема спирали фрезы38° – 40°45°50° – 55° (высокий осевой вектор)
Подача на зуб \(f_z\)0.06 – 0.12 мм/зуб0.03 – 0.05 мм/зуб0.015 – 0.025 мм/зуб

Технические критерии контроля геометрической точности и плоскостности

Финальная точность тонкостенного изделия оценивается непосредственно на станке до раскрепления детали и после снятия остаточных напряжений. Применение контактных измерительных щупов Renishaw позволяет измерить фактический отжим ребер и внести программную компенсацию в ЧПУ на чистовой проход. А правильная последовательность ослабления прижимов предотвращает внезапное коробление корпусной детали.

Технологический регламент контроля включает следующие обязательные шаги:

  1. Промежуточное измерение профиля датчиком касания после чернового съема для определения величины упругой деформации.
  2. Внесение коррекции на радиус инструмента в таблице ЧПУ для компенсации отжима.
  3. Выполнение чистового прохода с пониженной подачей и реверсивным направлением движения.
  4. Ослабление прижимов оснастки перед финишной калибровкой для релаксации внутренних напряжений.

Соблюдение регламента обеспечивает точность тонкостенных ребер по 7–8 квалитету и гарантирует отсутствие трещин и вибрационных волн.
